M-TEC - stopgezet
Deze integratiegids is compatibel met de volgende M-TEC-producten:
M-TEC Energie Butler
1. Bedrading
Maak verbinding met de omvormer met behulp van de Black Dongle [LMGS] in combinatie met de Solax-adapter [LMA2].
je kan nu een SFTP-kabel aansluiten tussen de LMA2-adapter en de M-TEC-omvormer.

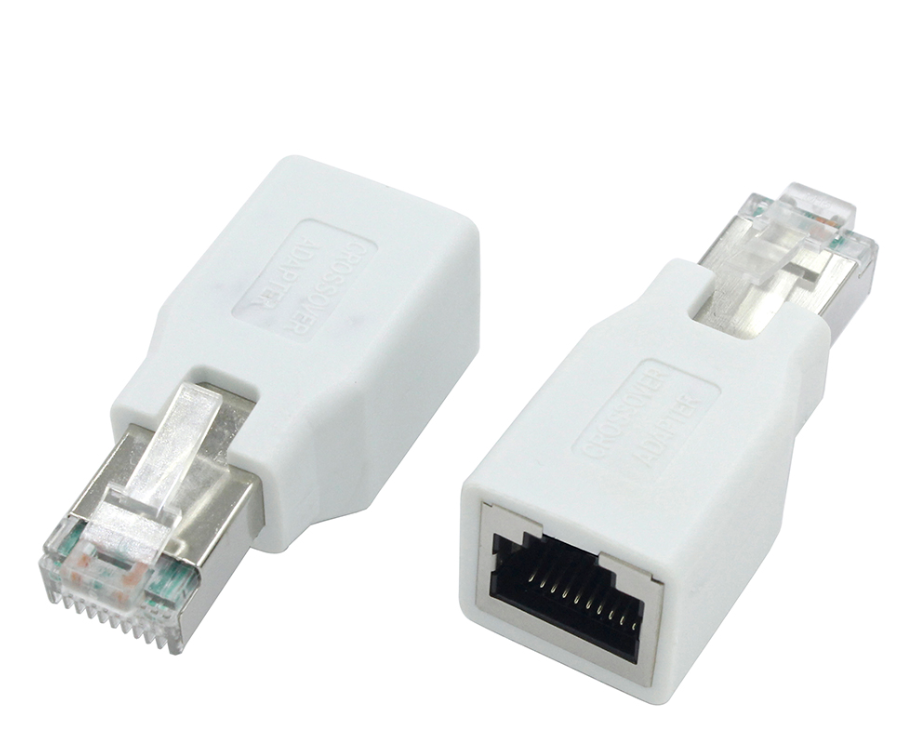

Solax adapter [LMA2]

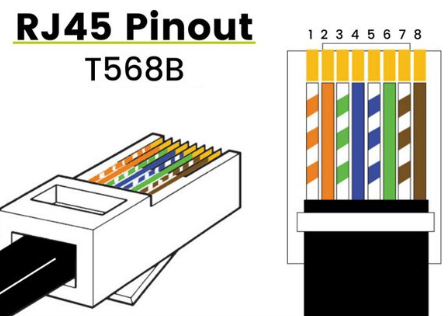

Krimp aan het ene uiteinde van een ethernetkabel een RJ45-plug met behulp van de T568B-afsluitstandaard.

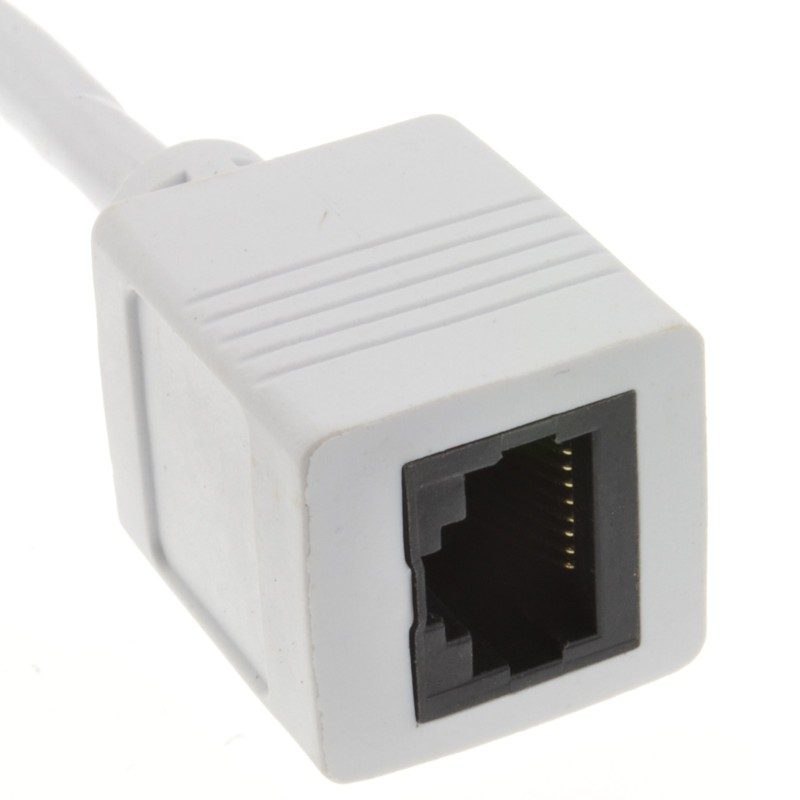

Sluit de gekrompen RJ45-stekker aan op de LIFEPOWR USB-RS485-TYPE2 (witte dongle).
Sluit aan het andere uiteinde van de ethernetkabel de blauwe en witte draad aan op pin 13 van de M-TEC-connector en de blauwe draad op pin 14.

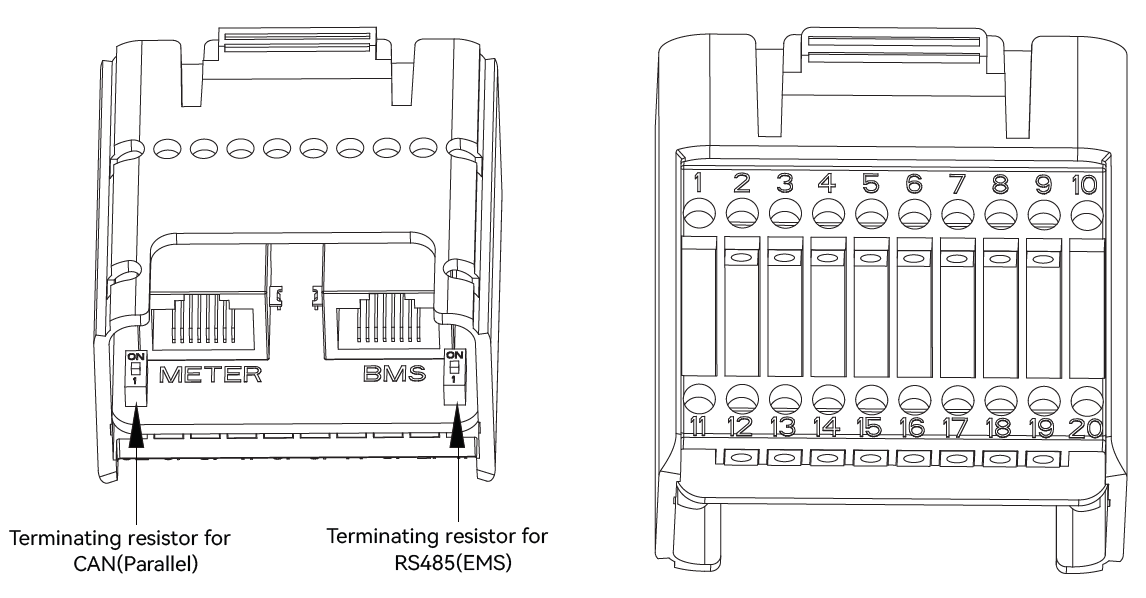

M-TEC Connector Pinout:
M-TEC speld | Beschrijving | UTP-draad |
|---|---|---|
13 | 485 B1 | Blauw & Wit |
14 | 485 A1 | Blauw |
Sluit de USB-stekker van de dongle aan op een USB-poort van de FlexiObox.
2. Modbus inschakelen
Modbus is standaard ingeschakeld op de Energy Butler-modellen. Er is geen configuratie vereist.
