Beschrijving
Generieke Modbus RTU-afgeschermde kabel met een robuuste printplaat.
Met deze kabelverbinding FlexiO de omvormer FlexiO via Modbus RTU.
Deze kabel kan bij sommige omvormers op zichzelf worden gebruikt.
Voor omvormers van andere merken zijn in combinatie met deze kabel extra adapters nodig.
Meer informatie hieronder.
LIFEPOWR raadt aan Modbus RTU te gebruiken in plaats van Modbus TCP.
-
Modbus RTU maakt gebruik van een directe seriële verbinding tussen FlexiObox en regelaar
-
Modbus TCP gebruikt het lokale netwerk en is mogelijk iets minder stabiel of minder storingsbestendig.
Modbus RTU-kabel/adaptercombinaties
Omvormers die rechtstreeks compatibel zijn met LMGS (zonder extra adapter)
Omvormers die compatibel zijn met LMGS + LMA2 adapter
Omvormers die compatibel zijn met LMGS + LMA3 adapter
Andere omvormermodellen: gebruik LMGS + LMA1 adapter (schroeven)
Voor alle andere omvormers FlexiO Modbus RTU FlexiO kan een handmatig aangesloten kabel worden gebruikt.
Gebruik deze combinaties in combinatie met LSF2 of een Cat6a of hogere S/FTP-netwerkkabel.
Dankzij alle bovengenoemde combinaties FlexiO de omvormer via Modbus RTU aansturen.

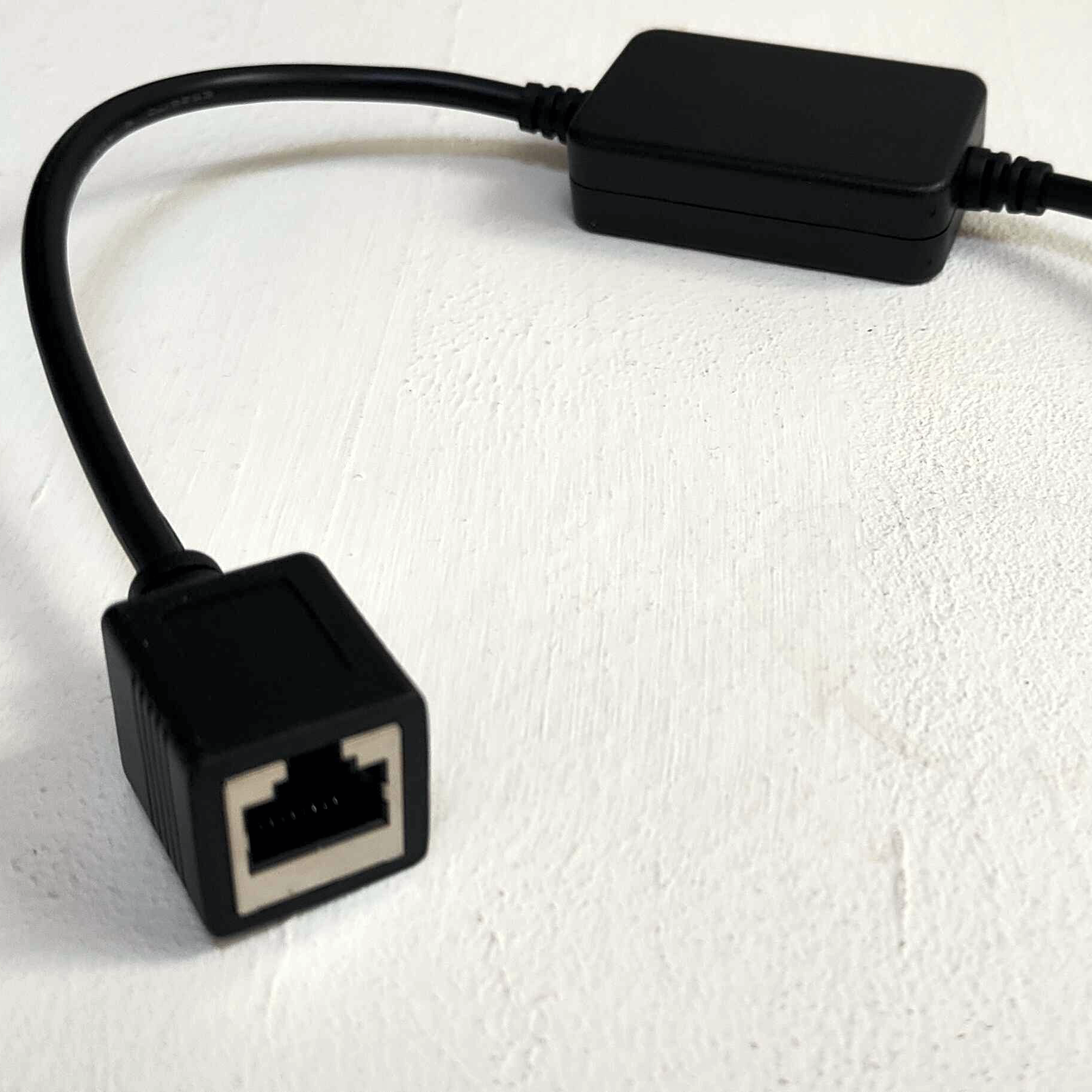

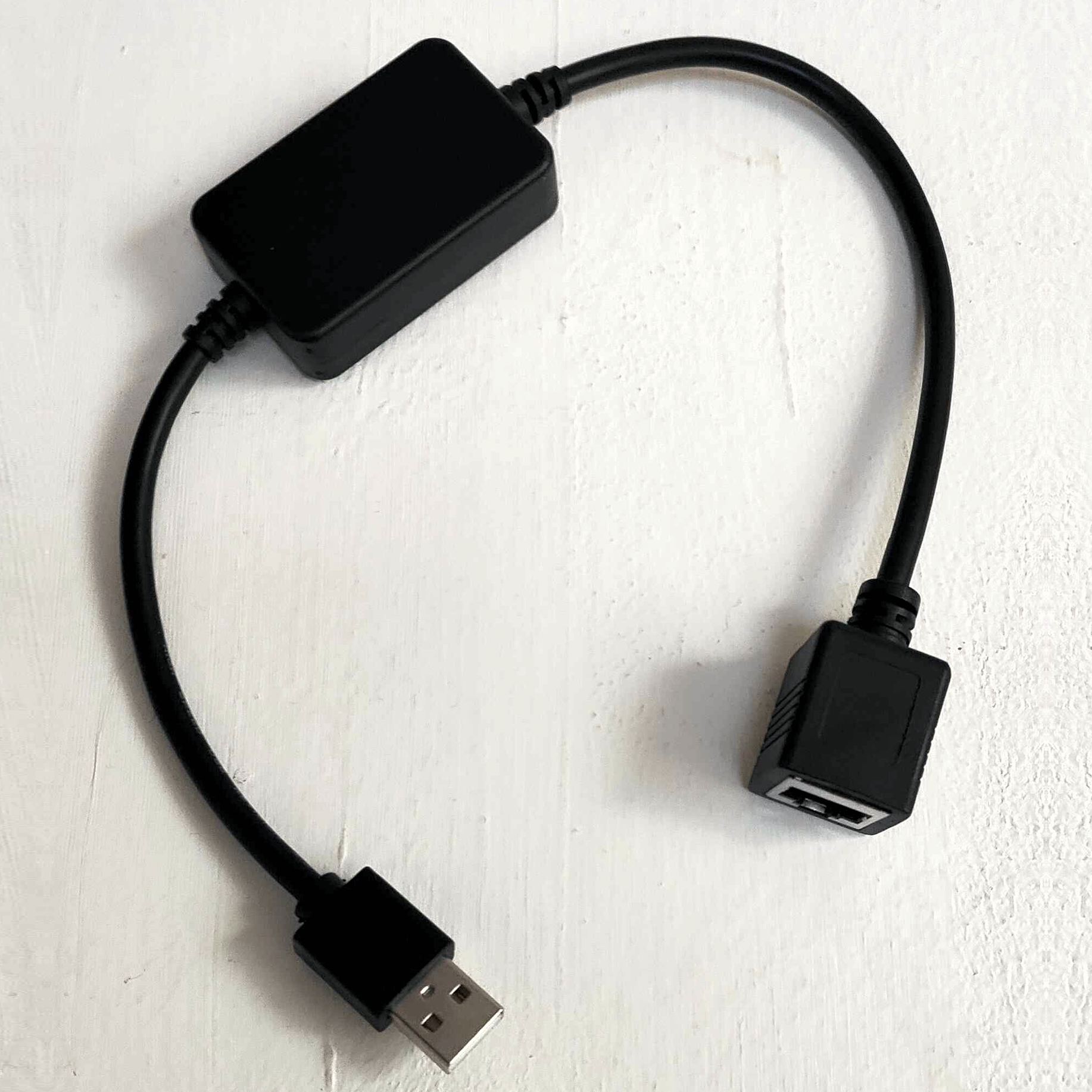

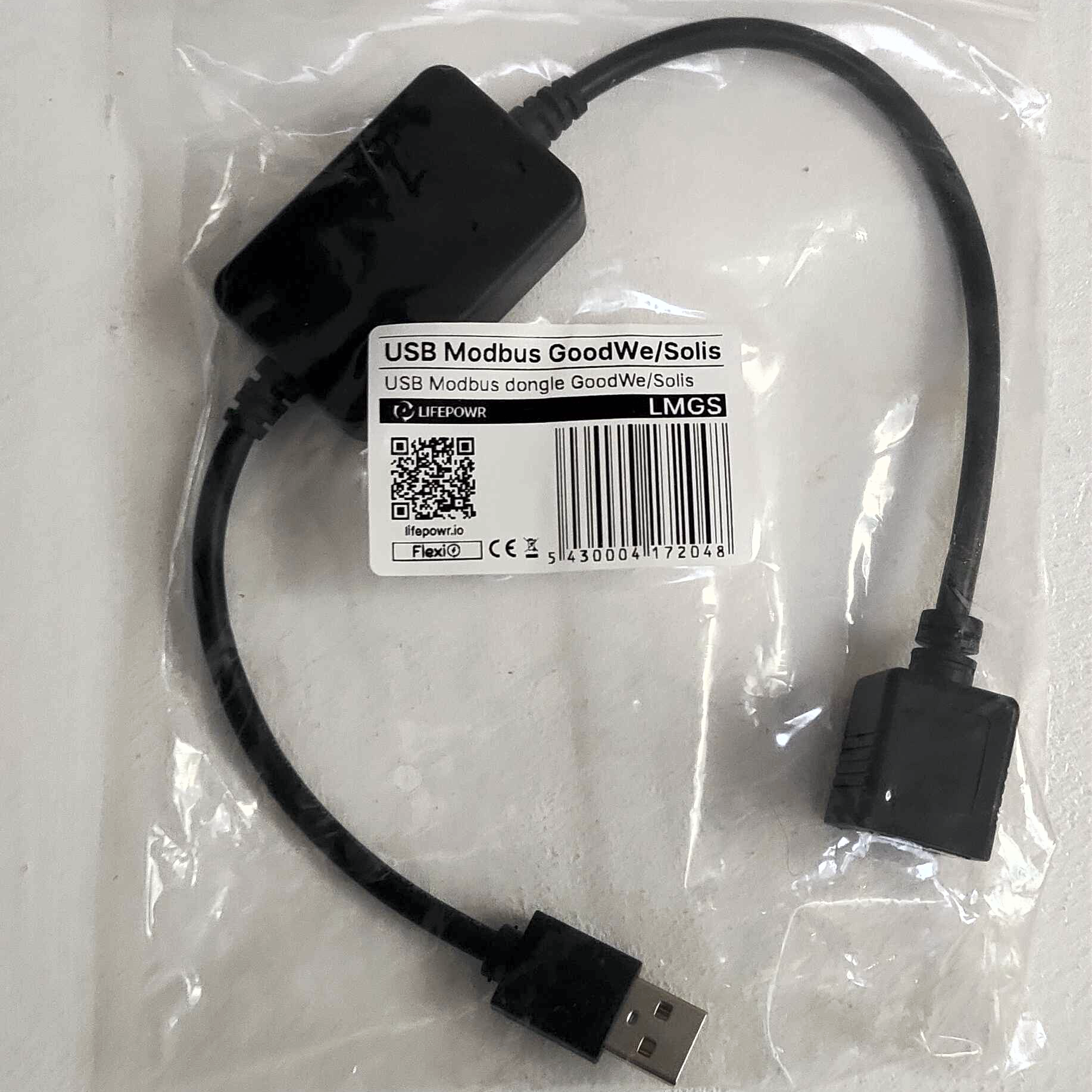

Product afbeeldingen
Verwante producten
-
LSF2: S/FTP -afgeschermde netwerkkabel 2 m
-
LMA1: extra schroefadapter (generieke Modbus RTU)
-
LMA2: extra SolaX/Solinteg/Fronius-adapter
-
LMA3: extra Alpha ESS-adapter
Installatie-instructies
Sluit de RJ45-bus met een extra adapter (LMA1-2-3) of via een afgeschermde netwerkkabel rechtstreeks aan op de omvormer, afhankelijk van het merk en model.
Sluit het andere uiteinde van de LMGS-kabel (USB) aan op de FlexiObox.
je kan welke 4 USB-poorten je kan wilt gebruiken (2x USB 2.0 zwart en 2x USB 3.0 blauw).
Meer technische details over omvormers en laadstationconfiguraties vindt u hier.
Technische details
Gegevens
|
|
|---|---|
|
Productnummer: |
LMGS |
|
Kleur: |
Zwart |
|
Gewicht: |
120 gram |
|
Kabellengte: |
35 cm |
|
Aansluiting 1: |
RJ45 (vrouwelijk) |
|
Connector 2: |
USB-A |
|
GTIN-13 ref: |
5430004172048 |
Documentatie
|
|
|---|---|
|
Productgegevensblad: |
|
|
EU-veiligheidsbijsluiter: |
|
|
CE-verklaring: |
|
|
Certificering EMC/ROHS/CEBEC: |
|
Tips
-
Gebruik voor de kabelverlenging naar de omvormer productnummer LSF2 of minimaal een Cat6 S/FTP-kabel (afgeschermd) om interferentie en slechte QoS te voorkomen.
