1b. Snelle configuratie van de FlexiObox

De FlexiObox configureren met behulp van de Config Wizard

Gebruik deze stapsgewijze handleiding om snel je FlexiObox.

Om een FlexiObox te configureren heb je een LIFEPOWR installateur login nodig.
Via de FlexiO installateur website kun je ook al je FlexiO installaties monitoren en beheren .
Nog geen installateur login? Lees in dit hoofdstuk hoe u deze kunt verkrijgen.

Stappenplan

Voordat je begint...

Na activering (claim) wordt de FlexiObox automatisch opnieuw opgestart tijdens het upgradeproces.
De update en het opnieuw opstarten kunnen 10 tot 15 minuten duren, afhankelijk van de netwerksnelheid.
Tijdens het opnieuw opstarten is de FlexiObox tijdelijk niet configureerbaar.

Als de FlexiObox opnieuw wordt opgestart tijdens de Configuratiewizard, worden alleen de gegevens die vóór de herstart waren opgeslagen, overgezet.
Start de Configuratiewizard gewoon opnieuw nadat de FlexiObox opnieuw is opgestart.

Momenteel is de Configuratie-wizard alleen beschikbaar in het Engels

De wizard Configureren starten

Controleer of de FlexiObox online is

Je kunt de Configuratiewizard op 2 manieren starten:

Klik op de knop CONFIG WIZARD in de rechterbovenhoek na het activeren (opeisen) van de FlexiObox.
of
Ga naar de pagina Apparaatdetails van de FlexiObox
en voeg het volgende toe na de URL wizard=waar

Voorbeeld van toevoeging na URL:
https://partner.lifepowr.io/IO_fleet/devices/abcdefghijklmnopqrstu/device-detailstovenaar=waar

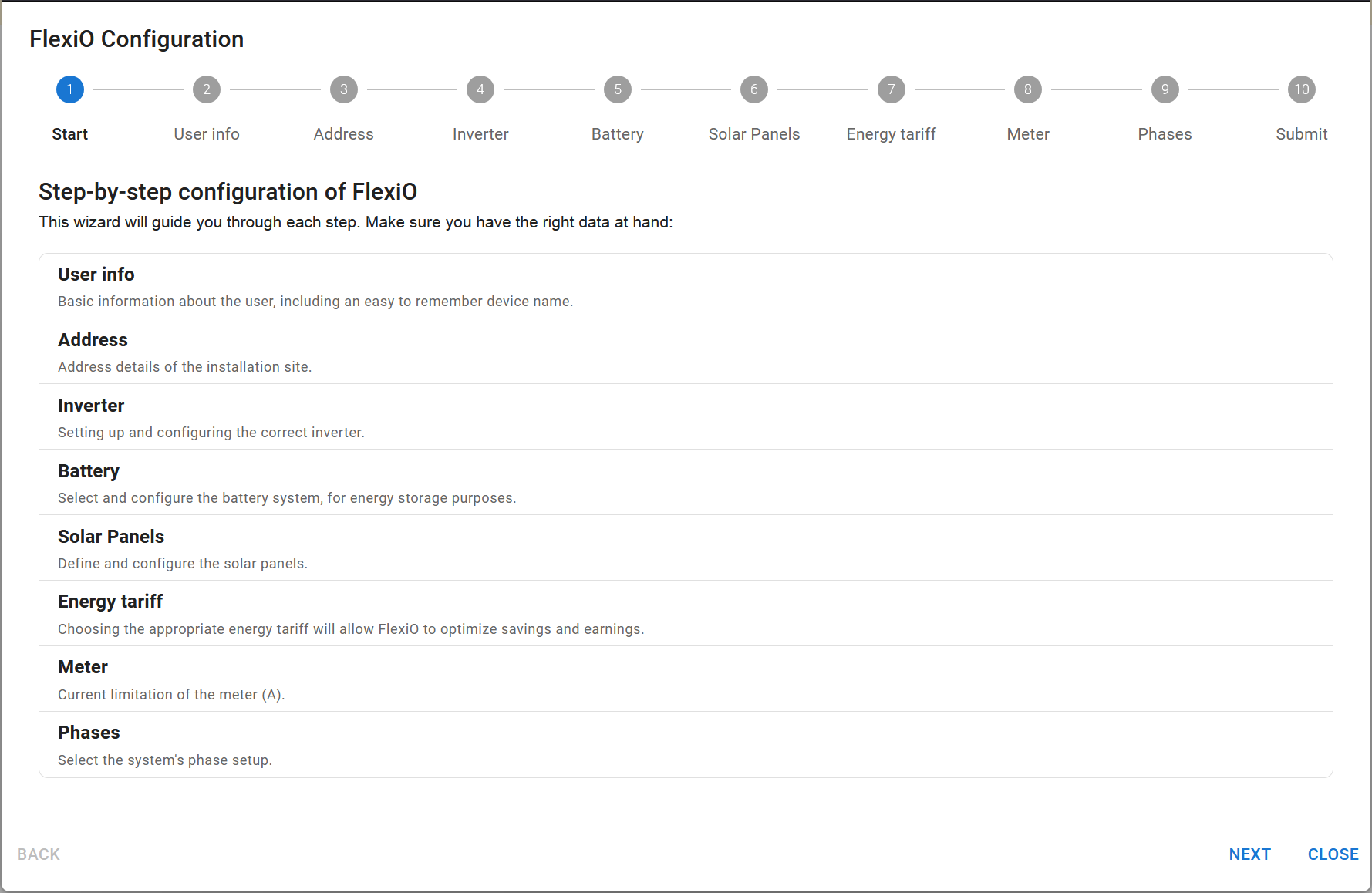

Stap 1: Stapsgewijze configuratie van de FlexiObox

Dit is de overzichtspagina. Zorg ervoor dat je zoveel mogelijk informatie hebt over je installatie. Wat er precies gevraagd wordt, staat hier in een notendop.

Algemene uitleg:

Klik op VOLGENDE om door te gaan naar de volgende stap.

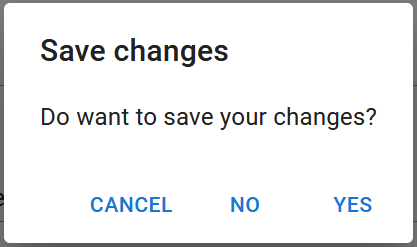

Klik op SLUITEN om de Configuratiewizard af te sluiten. U wordt gevraagd of u de gegevens die u al hebt ingevoerd, wilt opslaan:

ANNULEREN = terugkeren naar de configuratiewizard
NO = tot nu toe ingevoerde gegevens worden niet opgeslagen
JA = De ingevoerde gegevens worden opgeslagen zodat ze later kunnen worden ingevuld met de Configuratie-wizard.
De gegevens worden naar de FlexiObox gestuurd.

U kunt stappen overslaan en opslaan om de opname later te hervatten met de Configuratiewizard.

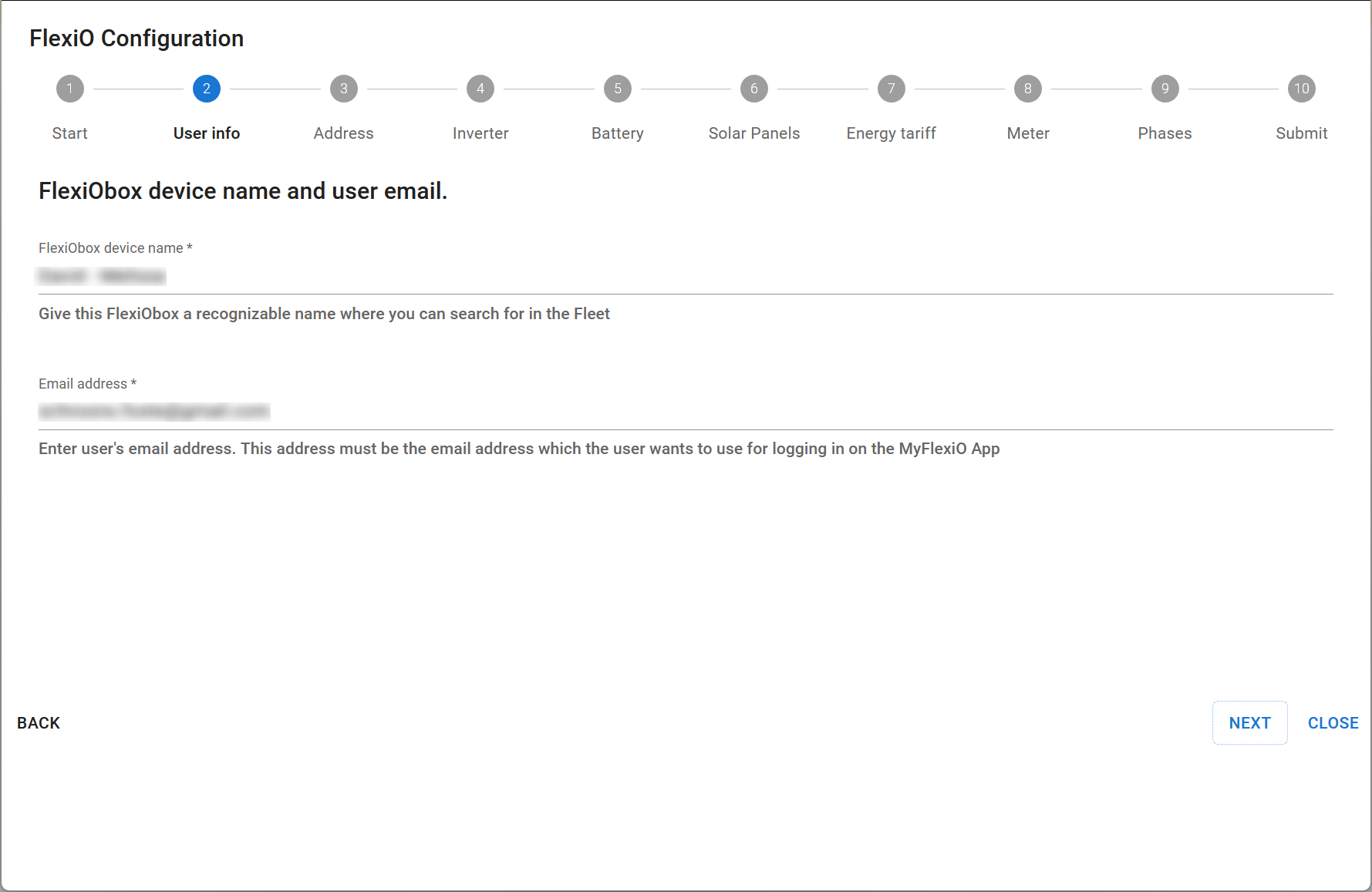

Stap 2: Informatie eindgebruiker

FlexiObox apparaatnaam: Deze naam is zichtbaar voor de eindgebruiker in de toepassing.

E-mailadres:

Het e-mailadres dat de gebruiker al heeft geregistreerd bij FlexiO
of
Het e-mailadres dat de gebruiker nog niet heeft geregistreerd bij FlexiO.

De gebruiker ontvangt een welkomstmail met instructies om de P1-poort te activeren.

Als u het e-mailadres niet weet, voer dan een tijdelijk e-mailadres in dat u later kunt bijwerken, zoals mail@mail.com.

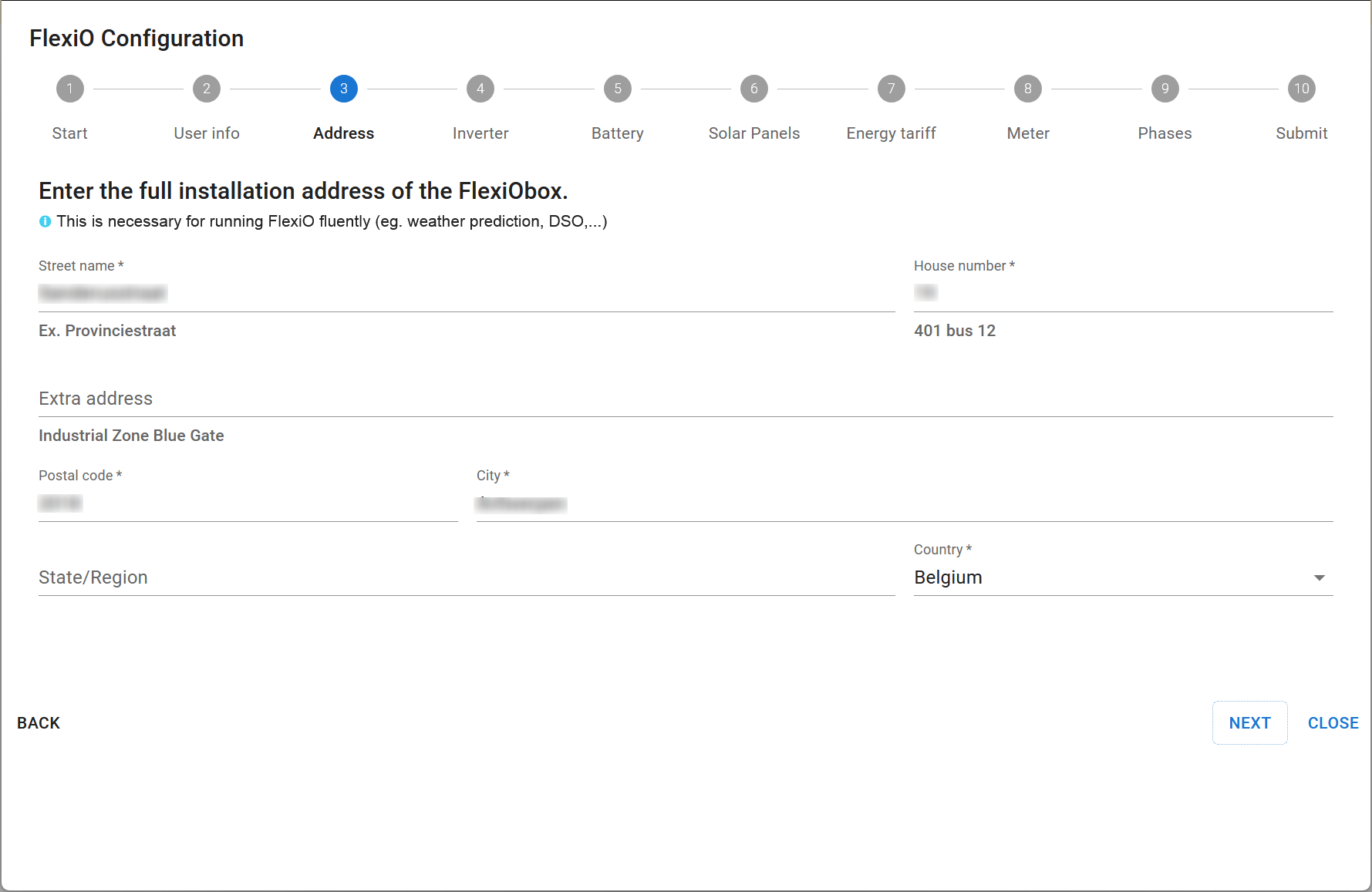

Stap 3: Adres

Installatieadres.

FlexiO gebruikt deze gegevens om de lokale weersvoorspelling te bepalen en zo de verwachte lokale zonneproductie te berekenen.

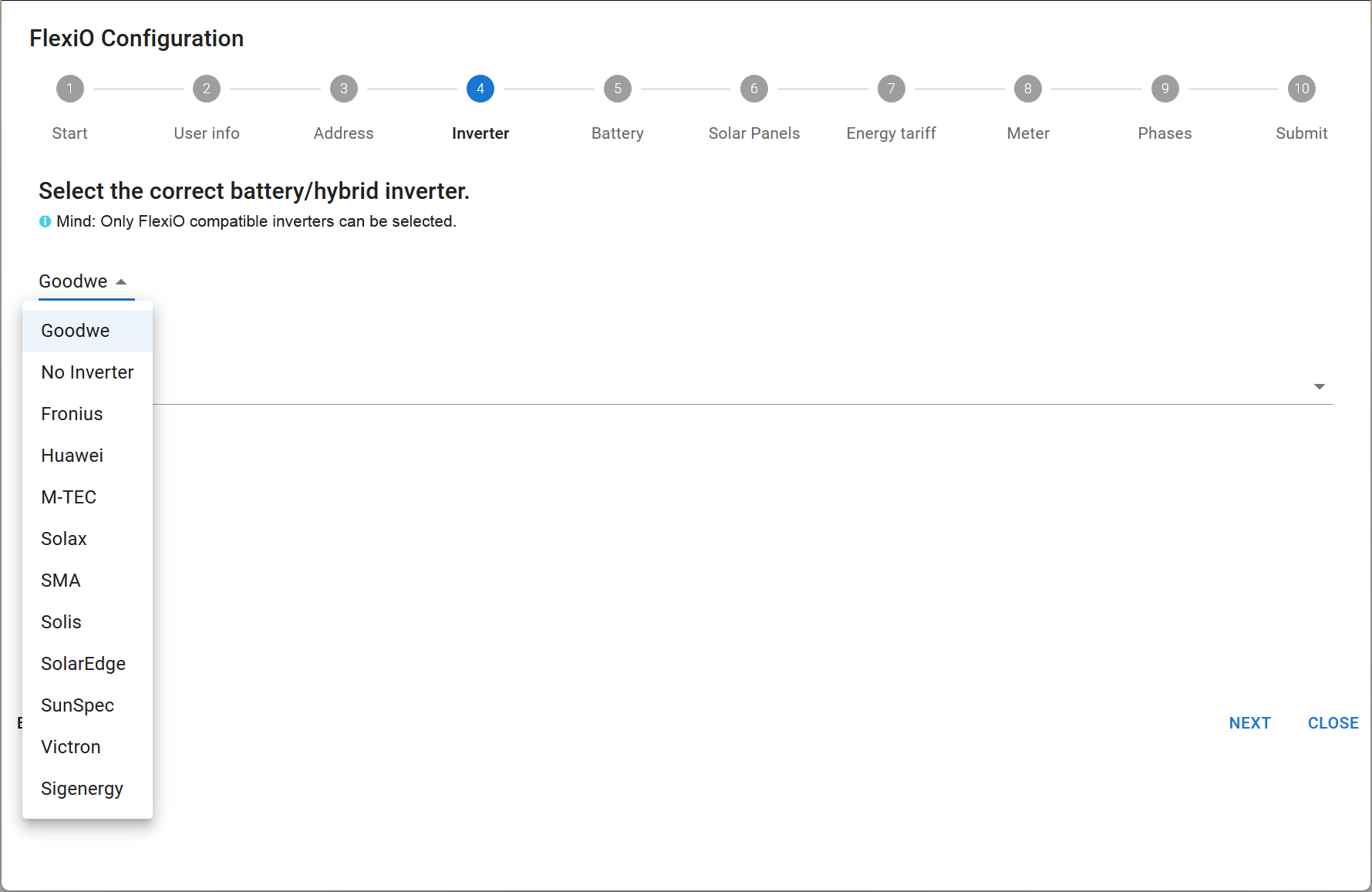

Stap 4: Omvormer

Selecteer het merk van de hybride omvormer.
Selecteer het model van de hybride omvormer.

Alleen FlexiO omvormers worden weergegeven.

De omvormer wordt automatisch herkend door FlexiO zodra de configuratie is overgedragen en de FlexiObox is aangesloten op en actief is met de omvormer.

Modbus TCP: De omvormer is aangesloten op het lokale netwerk (ethernetkabel of Wi-Fi) en wordt herkend via het netwerk. Beide apparaten moeten zich op hetzelfde lokale netwerk bevinden.
Modbus RTU: Aandrijving rechtstreeks aangesloten op de FlexiObox met de speciaal door LIFEPOWER geleverde kabels.

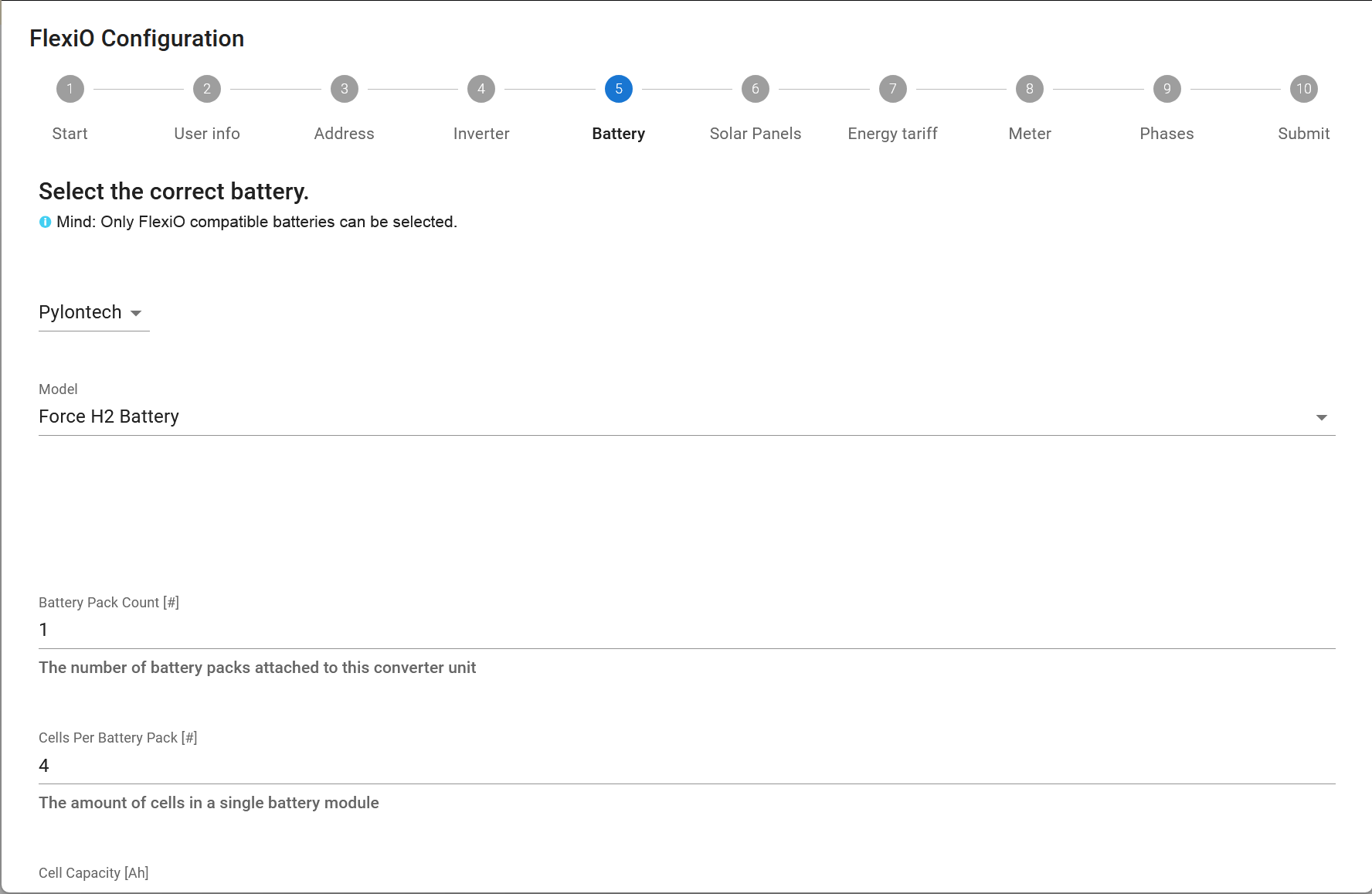

Stap 5: Batterij

Selecteer het merk van de Batterij.
Selecteer het model van de Batterij.

Uitleg:

Voor HOOG batterijen:
Batterij Aantal [#]	Het aantal Batterij .
Cellen per Batterij [#]	Het aantal Batterij per toren.

Voor LAGE batterijen:	(het tegenovergestelde van HOOG voltage)
Batterij Aantal [#]	Het aantal Batterij per toren.
Cellen per Batterij [#]	Het aantal Batterij .

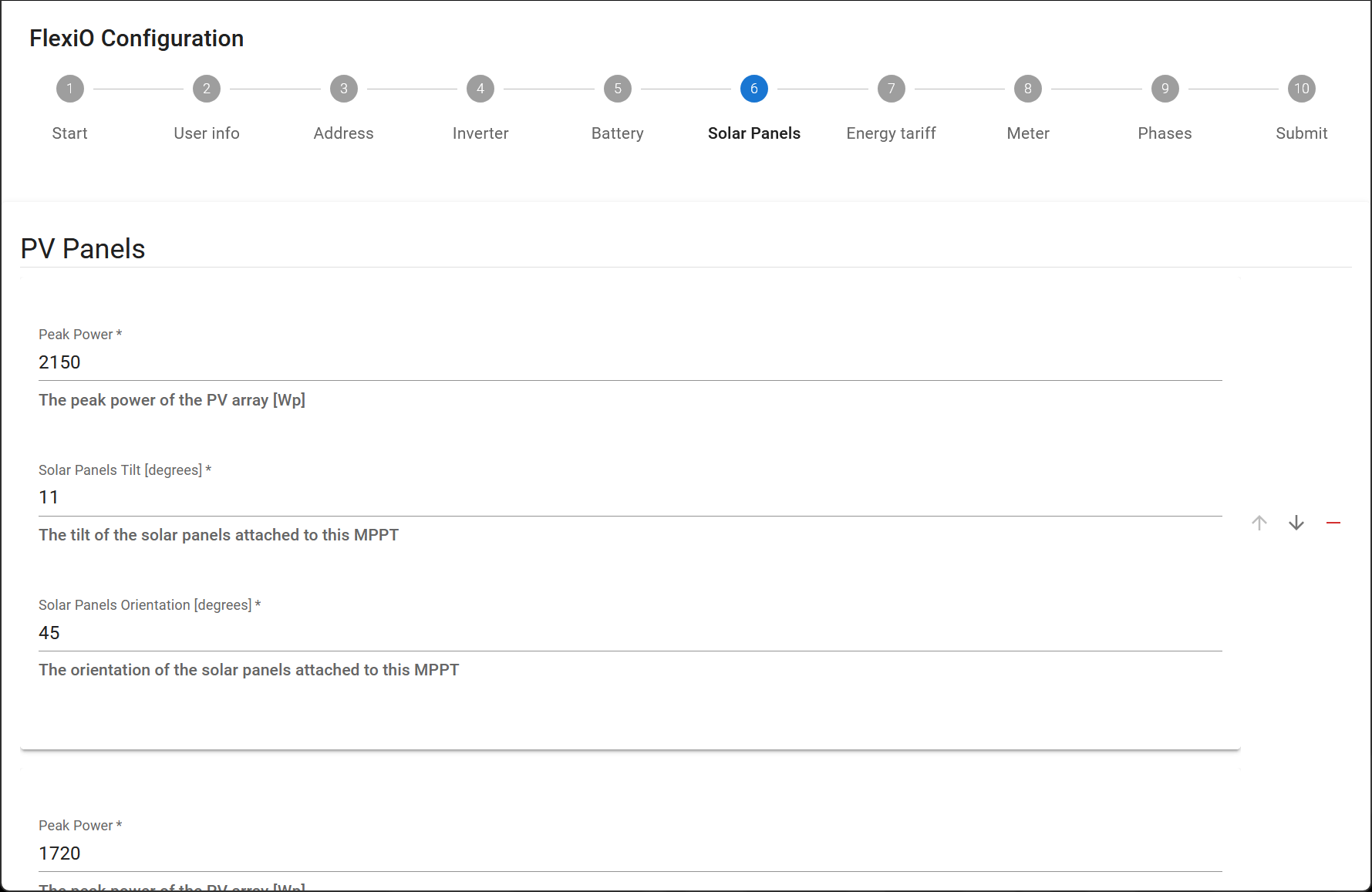

Stap 6: Zonnepanelen

Zowel hybride als retrofit panelen kunnen hier worden toegevoegd.
Klik hier voor meer informatie over zonnepanelen: Zonnepanelen details

De configuratie vermeldt pvArray, wat neerkomt op een dakvlak.
Een dakvlak is een groep zonnepanelen met dezelfde oriëntatie en helling.

Uitleg:

Piekvermogen

Het totale vermogen in Wattpiek per dakoppervlak.

U hoeft geen rekening te houden met de fysieke strings of optimalisatieconfiguratie

Voorbeeld:

20 panelen van 400 Wp per paneel = 8000 Wp

Kanteling zonnepanelen [graden]

Helling in graden van het dak / de zonnepanelen.

Voorbeeld:

0 = horizontaal
90 = verticaal

Oriëntatie zonnepanelen [graden]

Oriëntatie van de zonnepanelen (N-O-Z-W).

Voorbeeld:

Oost = -90
Zuidoosten = -45
Zuid = 0
Zuidwesten = 45
West = 90

of een andere tussenliggende waarde als een geheel getal tussen -180 en 180.

De gradatieschaal is niet hetzelfde als die van een kompas!

Als je meerdere configuraties hebt met verschillende opstellingen (bv. oost-westinstallaties), voer dan elk vlak afzonderlijk in. U kunt een extra dakniveau maken door op de"+" te klikken en de oefening te herhalen.

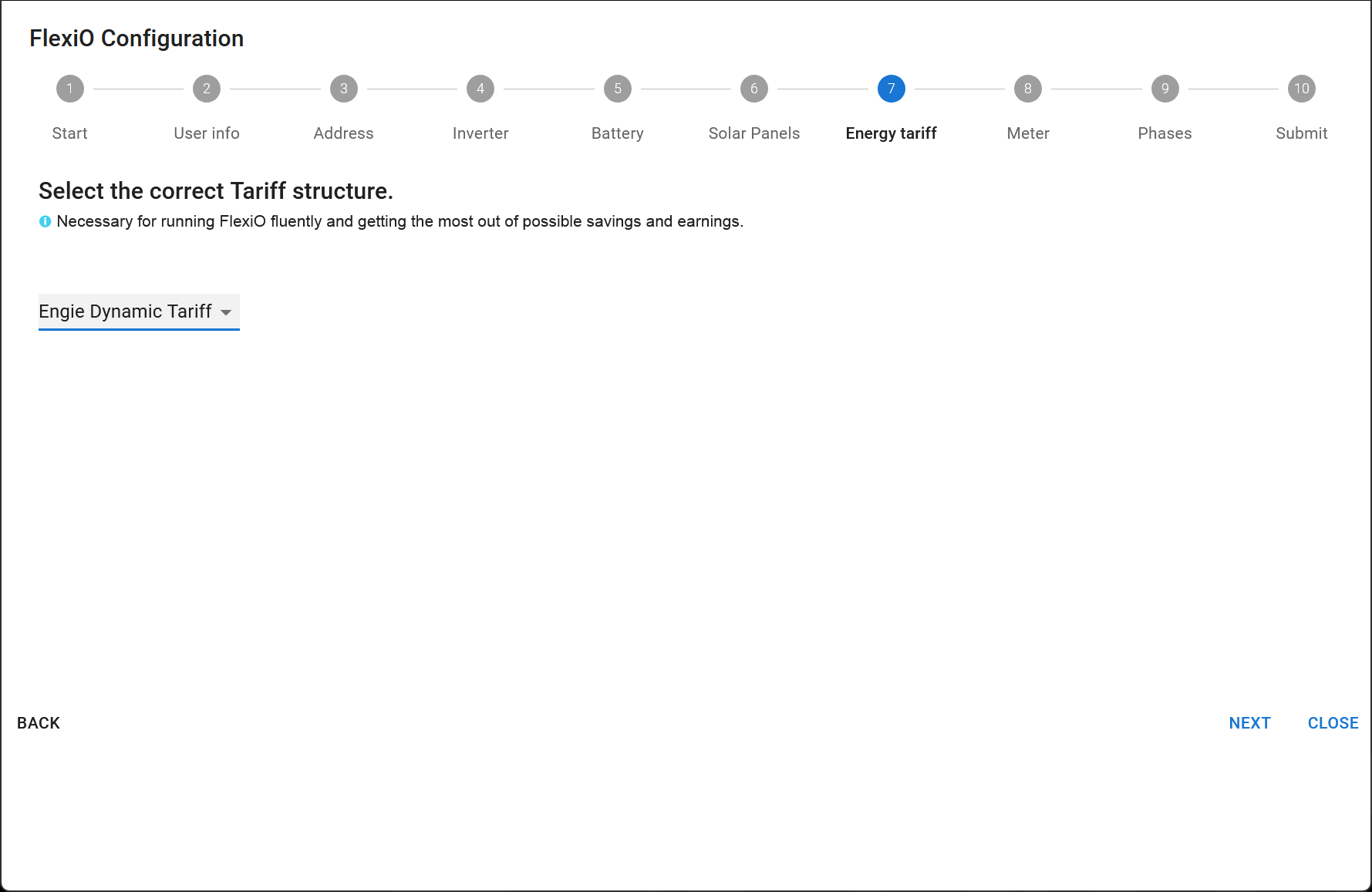

Stap 7: Tariefstructuur

Selecteer de tariefstructuur die u wilt gebruiken in de vervolgkeuzelijst:

Uitleg:

Vast	In het geval van Enkel Tarief Vast of Dubbel Tarief Vast MOET de energieprijs (prijs exclusief belastingen, netwerkkosten, vergoedingen) handmatig worden ingevoerd in €/kWh. Deze is te vinden op het energiecontract/tariefkaart van de energieleverancier. Als de exacte tariefkaart van je klant niet bekend is, selecteer dan Variabel.
Variabele	FlexiO past een gemiddelde marktprijs toe.
Dynamisch [leverancier]	De formulevoorwaarden van de energieleverancier voor import en export zijn opgenomen in de FlexiO algoritmen.

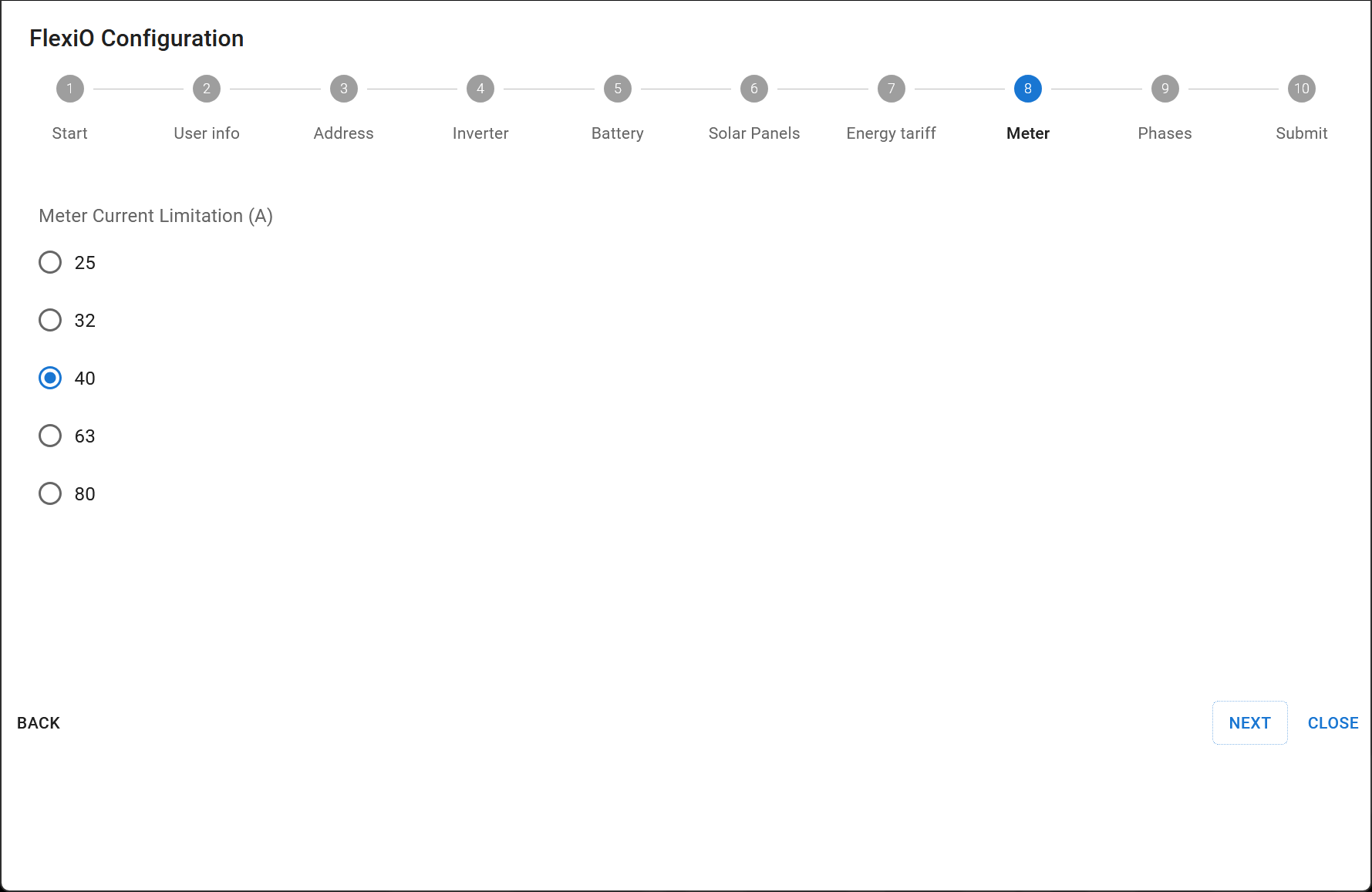

Stap 8: Meterbeperking

Geeft het totale aangesloten vermogen van de elektrische installatie weer in Ampère:

25
32
40
63
80

Is de waarde van de hoofdzekering

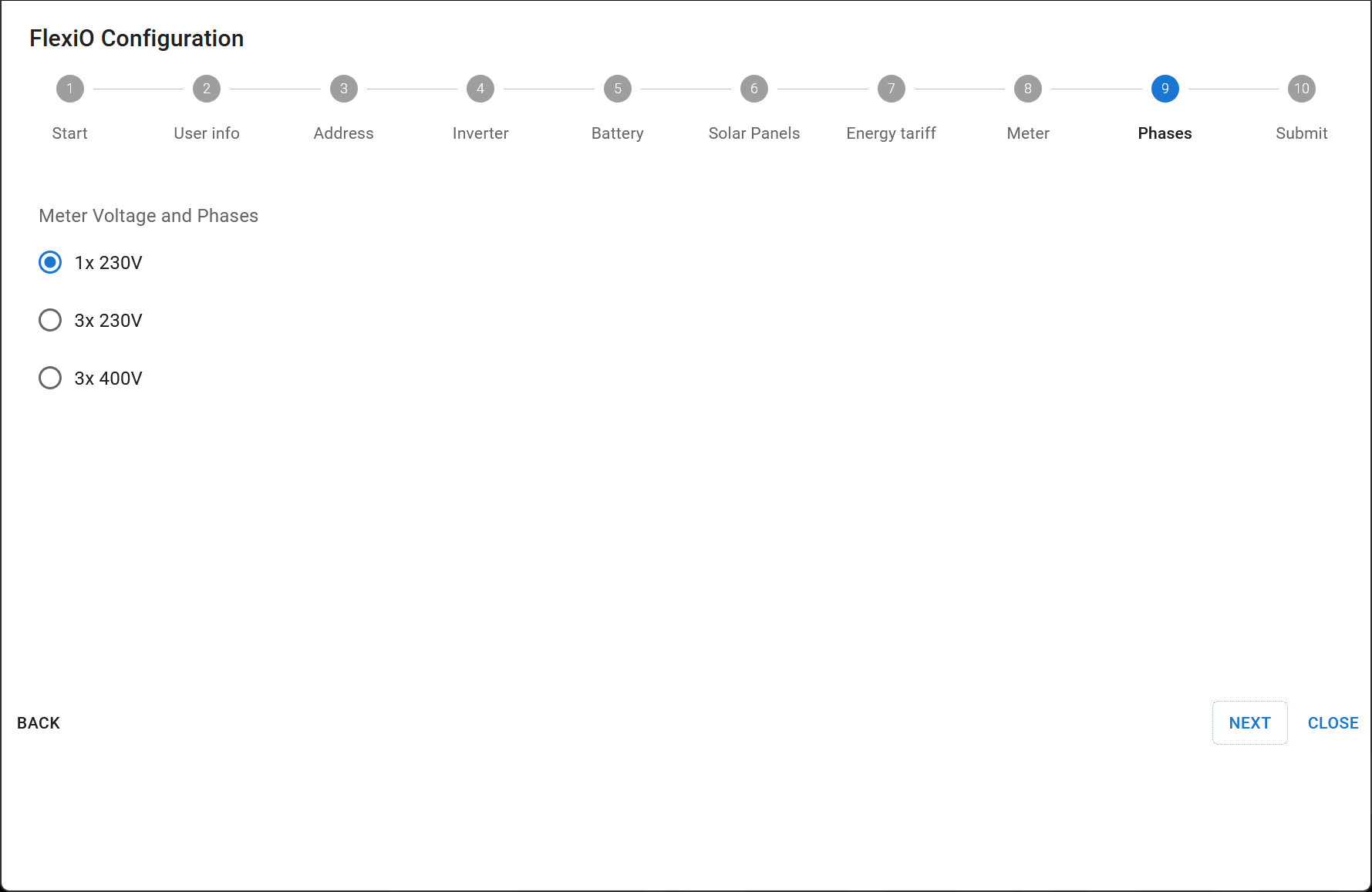

Stap 9: Fase

Geeft het aantal fasen aan waaruit de verbinding bestaat (1 of 3 fase):

1x230V(+N)
3x230V
3x400V+N

Deze waarde wordt overschreven wanneer de P1-gegevens via de P1-poort worden gelezen.

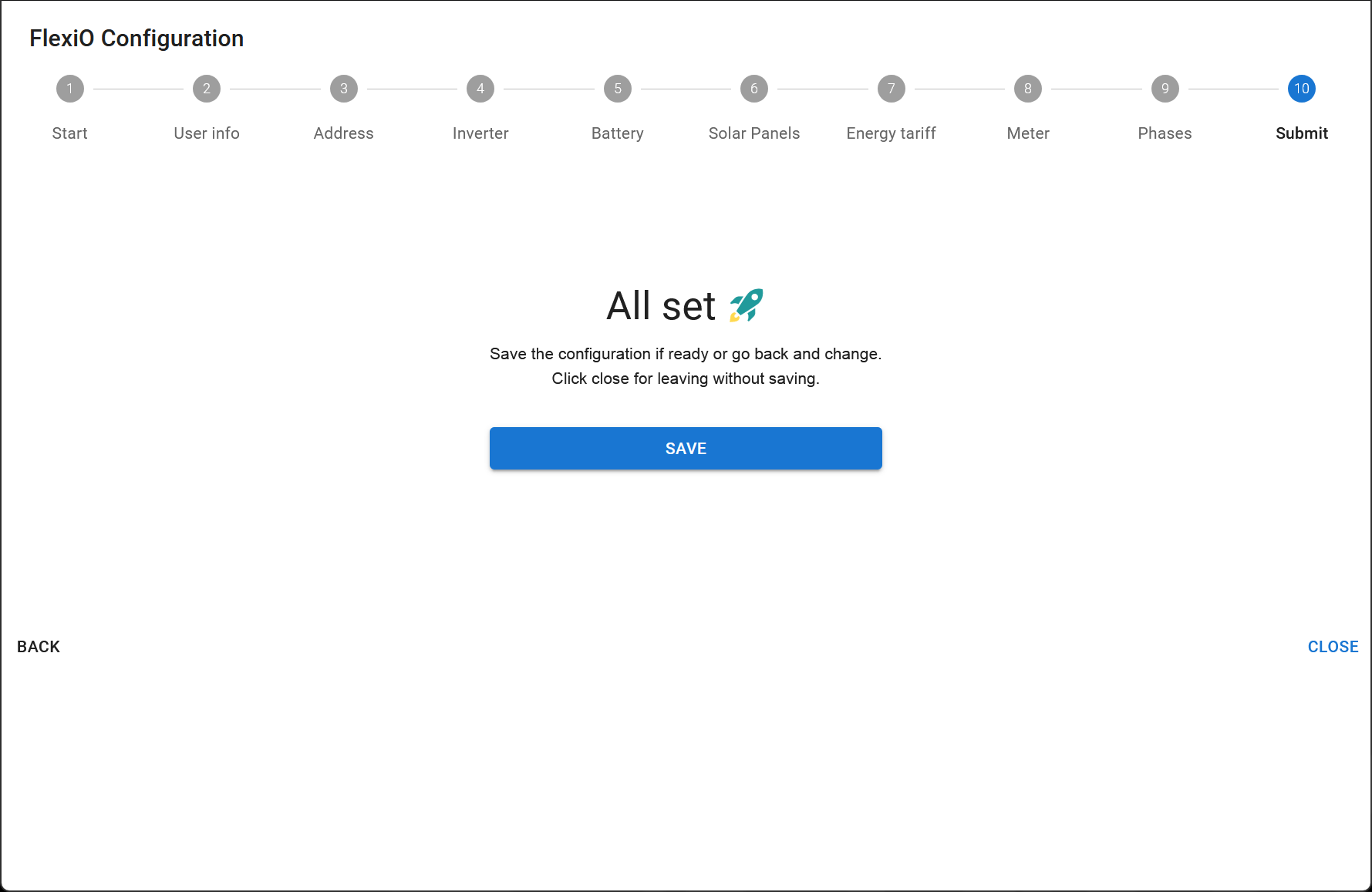

Stap 10: Configuratie doorsturen

Klik op "SAVE" om de FlexiObox configuratie op te slaan.

De Configuratiewizard wordt afgesloten.

U kunt extra configuratiedetails invoeren op de pagina Apparaatdetails.

Einde configuratie

Na het invoeren van de Apparaatgegevens begint FlexiO automatisch de ingevoerde parameters te controleren. Als de werkelijkheid niet overeenkomt met de ingevoerde parameters, genereert FlexiO een foutcode.

Volgende deel: controleren

Alle FlexiO controles en eventuele foutcodes zijn te vinden op de IO Diagnose pagina, die in de volgende sectie wordt besproken.
