[LMA1] Modbus RTU-schroefadapter
Beschrijving
Hoogwaardige RJ45-stekker (mannelijk) naar 3-schroefconnector.
Gebruik als set LMGS+LMA1 voor directe seriële Modbus-aansluiting van de omvormer op de FlexiObox.
LMA1 moet altijd in combinatie met LMGS Modbus RTU-standaardkabel.

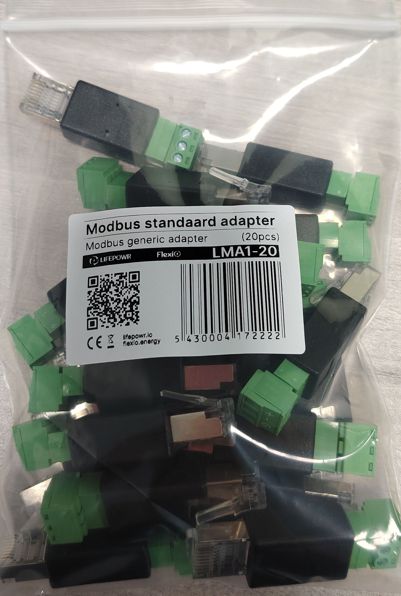

De LMA1-adapter wordt per 20 stuks (verpakking) verkocht.
Gebruik deze adapter om eenvoudig een op maat gemaakte Modbus RTU-verbinding met drie schroeven aan te sluiten.

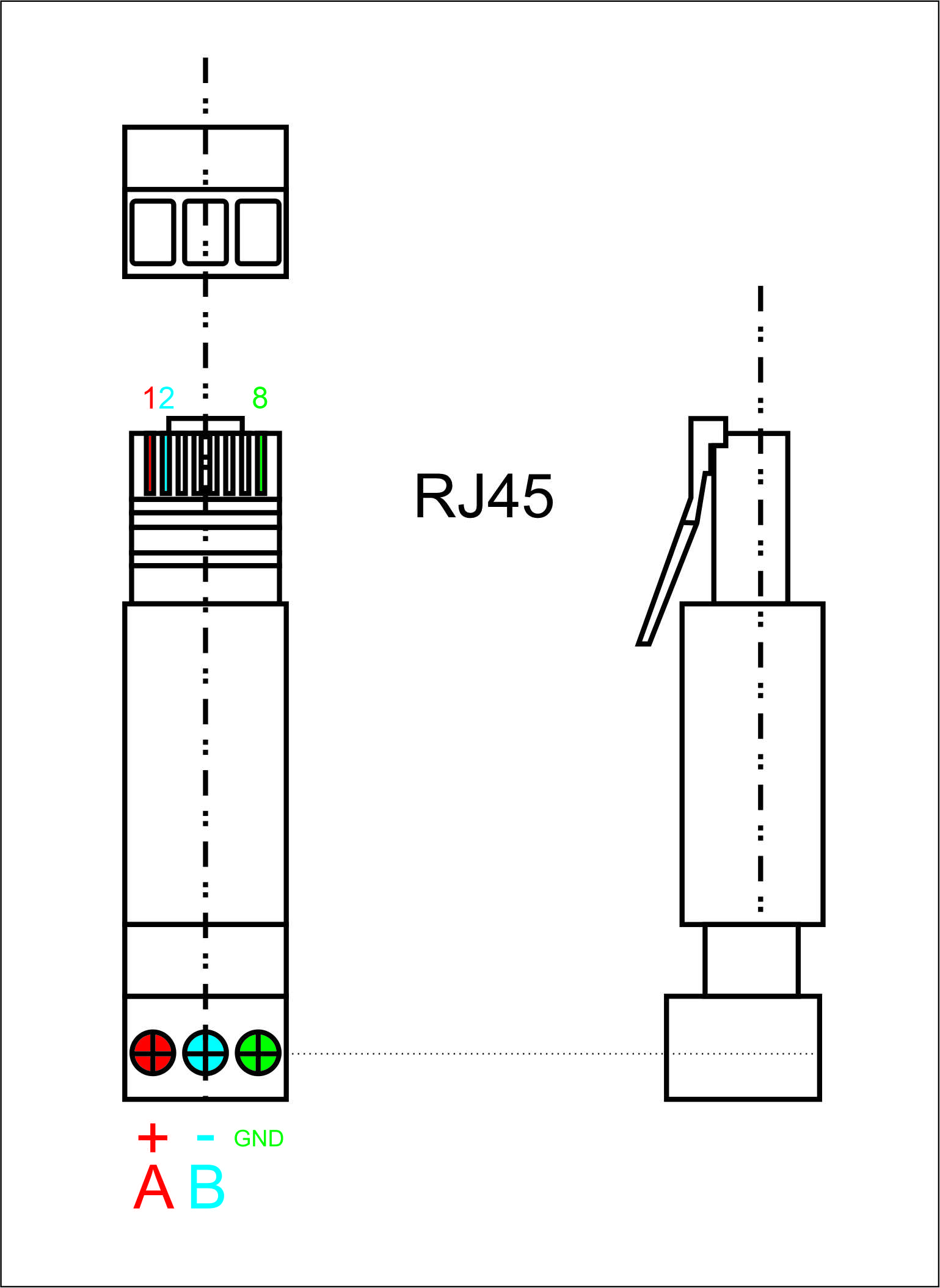

Vanuit het bovenaanzicht:
linkerschroef | middenschroef | rechterschroef |
|---|---|---|
Gegevens (+) | Gegevens (-) | GND (aarde - afscherming) |

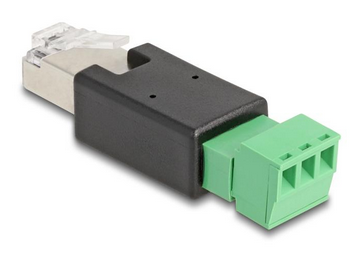

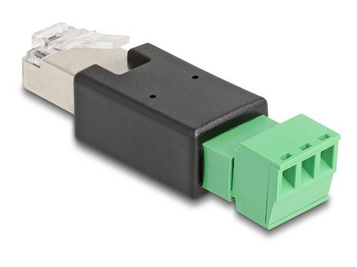

Product afbeeldingen
Verwante producten
LMGS Modbus RTU-standaardkabel (verplichte combinatie)
LMA2: extra SolaX/Solinteg/Fronius-adapter
LMA3: extra Alpha ESS-adapter
LSF2: S/FTP -afgeschermde netwerkkabel 2 m
Installatie-instructies
Gebruik de LMA1-adapter in combinatie met LMGS Modbus RTU-generieke kabel.

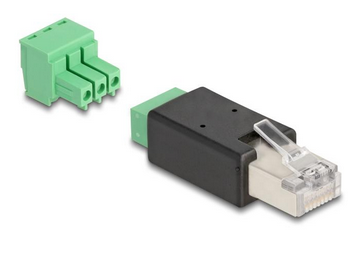

Maak het klemmengedeelte met 3 schroeven los van de LMA1-adapter.
Sluit Data (+) en Data (-) respectievelijk aan op de linker en middelste schroef.
Als de kabel van de omvormer is afgeschermd (aanbevolen), sluit u de afscherming aan op de rechter GND-schroef .
Tip: sluit het geschroefde en gedemonteerde kabeldeel af met een krimpkous
Steek het deel met 3 schroeven terug in de LMA1-adapter.
Sluit de LMA1 met kabel aan op de LMGS Modbus RTU-generieke kabel.
Sluit de USB-A-zijde aan op de FlexiObox.
Je hebt nu de volgende verbindingen:
FlexiObox ← USB -> LMGS ← RJ45 -> LMA1 ← schroeven + eigen kabel -> Omvormer
Technische details
Gegevens | |
|---|---|
Productnummer: | LMA1 |
Kleur: | Zwart/groen |
Gewicht: | 20 gram |
Kabellengte: | n.v.t. |
Aansluiting 1: | RJ45 (mannetje) |
Connector 2: | 3-schroefklem |
GTIN-13 ref: | 5430004172222 |
Documentatie | |
|---|---|
Productgegevensblad: | |
EU-veiligheidsbijsluiter: | |
CE-verklaring: | |
Certificering EMC/ROHS/CEBEC: |
Tips
Deze adapter kan alleen worden gebruikt in combinatie met LMGS Modbus RTU-generieke kabel om een directe seriële Modbus RTU-verbinding tot stand te brengen tussen de omvormer en FlexiObox.
LIFEPOWR raadt aan om Modbus RTU te gebruiken in plaats van Modbus TCP:
Modbus RTU maakt gebruik van een directe seriële verbinding tussen FlexiObox en regelaar
Modbus TCP gebruikt het lokale netwerk en is mogelijk iets minder stabiel of minder storingsbestendig.
