[LP1S] P1 passieve splitterkabel RJ11/12 (10 cm)

Beschrijving

Passieve splitter RJ12-RJ12. Voor gebruik op de P1-poort van de digitale meter.

Als de P1-poort al in gebruik is voor andere toepassingen, kan deze splitter een oplossing bieden.

De stroomtoevoer via de P1-aansluiting / meter is mogelijk niet voldoende om twee apparaten van stroom te voorzien bij het splitsen.
Overweeg in dat geval het gebruik van een actieve splitter (te bestellen via de externe winkel van HomeWizard) of sluit een externe voeding aan op de aangesloten P1-apparaten.

P1-gegevens zijn nodig voor:

  • Nauwkeurige metingen verkrijgen zodat FlexiO de installatie goed kan regelen

  • Deelnemen aan Netbalancering

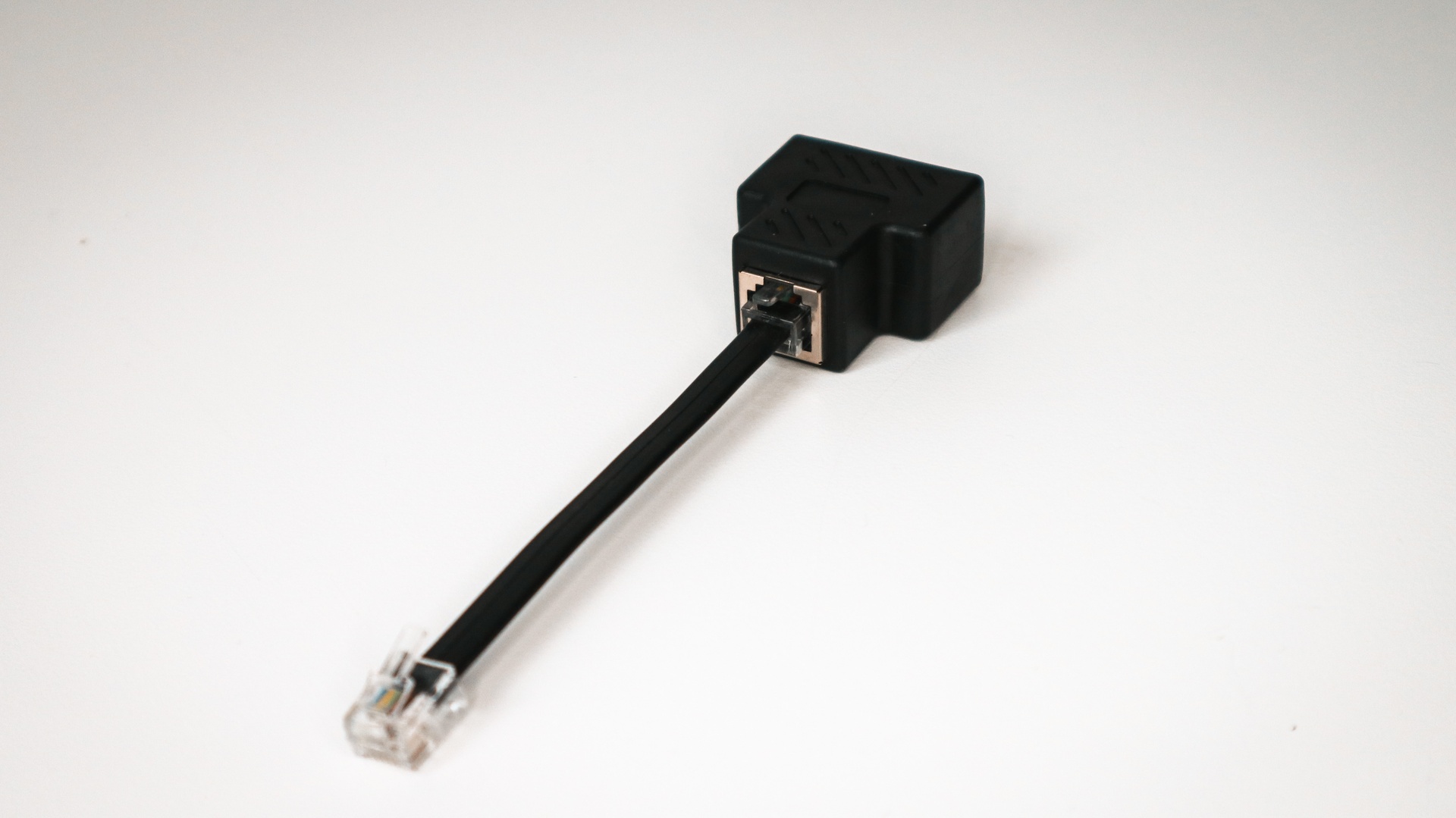

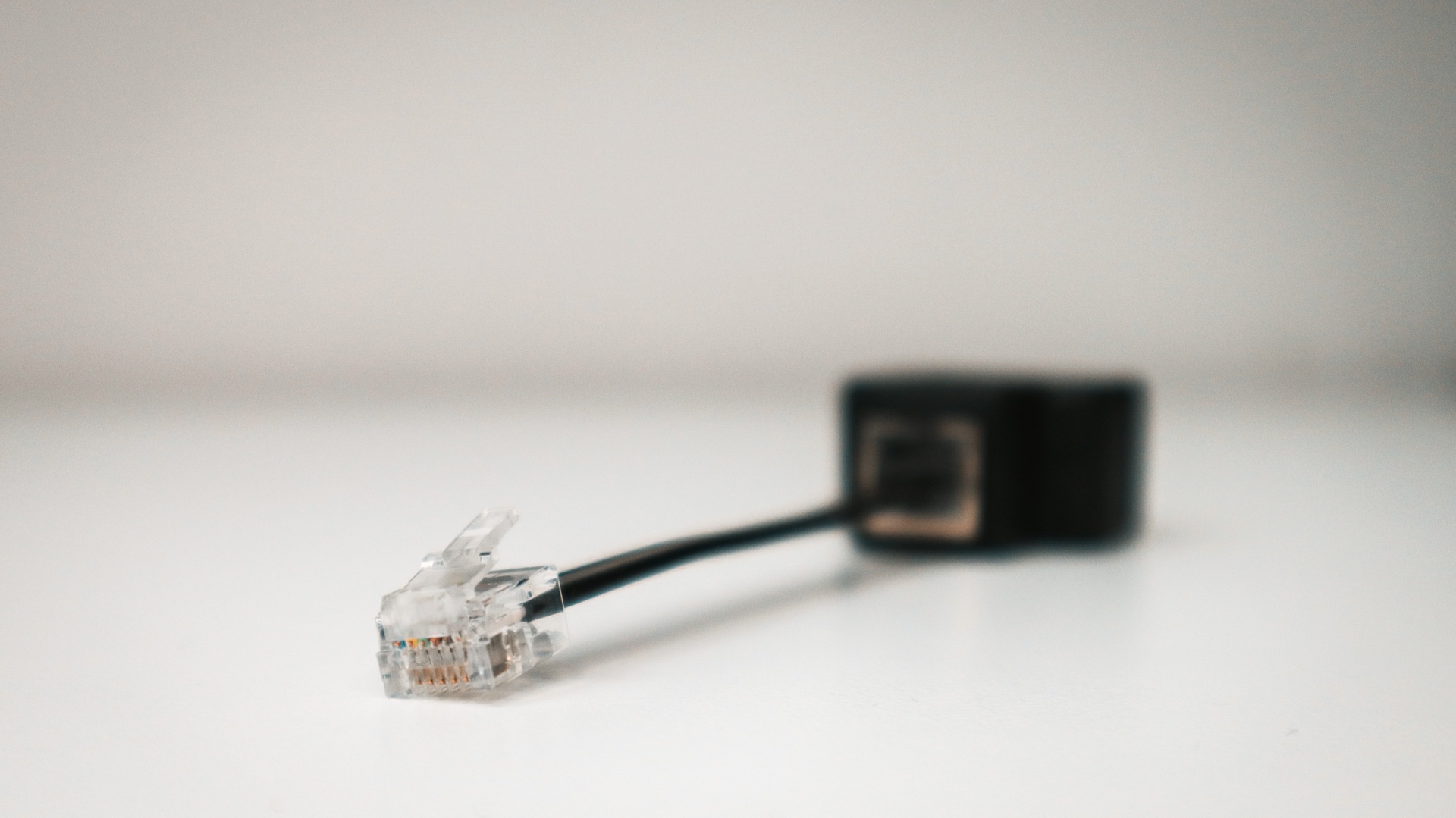

Product afbeeldingen

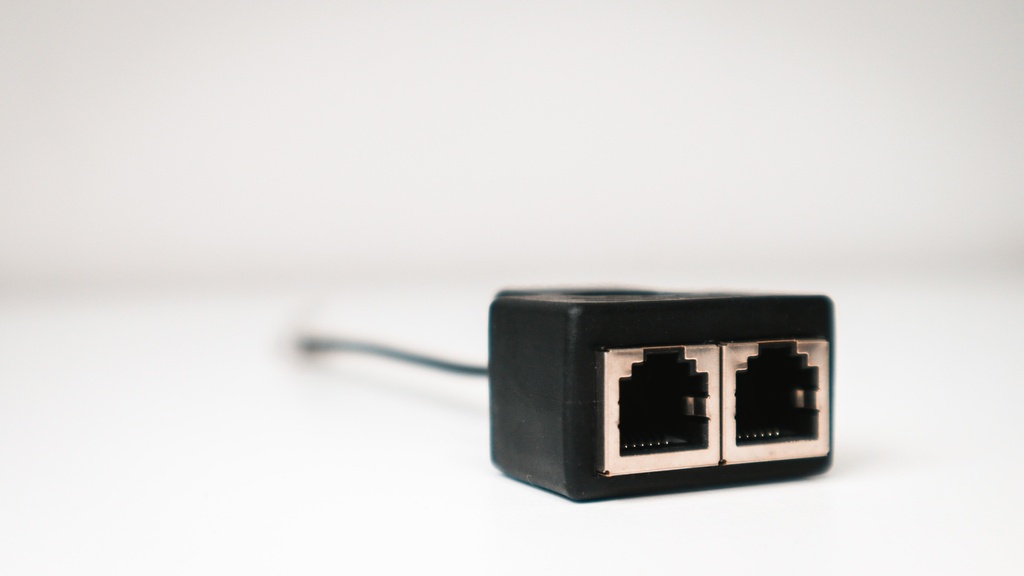

[LP1S] P1-splitter + kabel (10 cm)-20241024-102935.jpg








  • HP1 Draadloze P1 HomeWizard wifi-dongle

  • LP12 2 meter P1-kabel

  • LP15 5 meter P1-kabel

Installatie-instructies

Het pakket bestaat uit 2 delen:

  1. RJ12-R12-kabel van ongeveer 10 cm

  2. RJ12 splitteradapter

Steek een van de RJ12-connectoren van de kabel in de RJ12-aansluiting (vrouwelijk) van de splitteradapter, aan de kant waar slechts één RJ12-aansluiting zit (zie de middelste foto hierboven).

De RJ12-connector aan de andere kant kan worden aangesloten op de P1-poort van de meter.

je kan nu 2 apparaten aansluiten op de 2 vrije RJ12-poorten op de splitter.


De P1-poort is mogelijk standaard uitgeschakeld. Lees dit gedeelte voor meer informatie over hoe u deze kunt inschakelen.
Opmerking: deze handeling moet door de eindgebruiker worden uitgevoerd.

Sommige digitale meters hebben 2 poorten (P1 & S1): controleer zorgvuldig welke de P1-poort is.


Technische details

Gegevens


Productnummer:

LP1S

Kleur:

Zwart

Gewicht:

40 gram

Kabellengte:

10 cm

Aansluiting 1:

RJ12 (mannetje) - RJ12 (mannetje)

Connector 2:

RJ12 (vrouwelijk) - 2x RJ12 (vrouwelijk)

GTIN-13 ref:

5430004172109

Documentatie


Productgegevensblad:


EU-veiligheidsbijsluiter:


CE-verklaring:


Certificering EMC/ROHS/CEBEC:


Tips

  • Geldt alleen voor digitale meters

  • De HomeWizard Wi-Fi Dongle HP1 is compatibel met deze splitter, maar de voeding van de P1-poort is mogelijk niet voldoende om 2 apparaten van stroom te voorzien als ze allebei voeding via een seriële verbinding nodig hebben. Overweeg in dat geval een actieve splitter (via de externe HomeWizard-winkel)
