Legenda: ✅ aanbevolen · ⚠️ let op · ❌ niet toegestaan
FlexiO is betrouwbaar, mits aan twee voorwaarden is voldaan: een goede internetverbinding en een vaste bekabelde verbinding met de omvormer. Op deze pagina wordt uitgelegd hoe je die verbinding correct tot stand brengt, met drie mogelijke opstellingen in volgorde van voorkeur.
Twee vaste regels
-
De FlexiObox heeft altijd een stabiele internetverbinding nodig.
-
De verbinding tussen FlexiO de omvormer (Modbus) is altijd via een vaste kabel — geen wifi, geen wifi-versterkers, geen powerline-adapters.
ℹ️ Richtlijn: houd de bekabelde verbinding tussen FlexiO de omvormer zo kort mogelijk en houd de opstelling eenvoudig. Een onstabiele verbinding leidt tot uitval van de metingen en meldingen zoals "Quality Of Signal too low“; sommige omvormers zijn hier gevoeliger voor dan andere.
Alle drie onderstaande opties voldoen aan deze twee regels. Ze verschillen alleen in de manier waarop je de bedrading aanbrengt en in wanneer je ze moet kiezen.
✅ Optie 1 (aanbevolen) — FlexiObox switch met TP-Link UE300
De FlexiObox heeft één ingebouwde ethernetpoort. Met een TP-Link UE300 (USB naar gigabit-ethernet) voeg je een tweede bekabelde poort toe. De FlexiObox fungeert dan als een kleine switch: hij ontvangt internet via de ingebouwde poort en geeft dit via de UE300 door aan het apparaat. Zo ontstaat er een korte, directe kabelverbinding tussen FlexiO de omvormer of het laadstation, zonder extra apparaten of stopcontacten.
De UE300 is goedgekeurd door LIFEPOWR en de stuurprogramma’s staan al op de FlexiObox. De aansluiting werkt volgens het plug-and-play-principe: zodra je een ethernetapparaat via de UE300 aansluit (omvormer of laadstation), FlexiO herkent de adapter en wijst het apparaat automatisch het juiste IP-adres toe. Je hoeft niets te configureren.
ℹ️ FlexiO ondersteunt meerdere UE300-adapters tegelijk — bijvoorbeeld één voor FlexiO omvormer en een tweede voor FlexiO laadstation.
Benodigde materialen
-
TP-Link UE300 USB-naar-Ethernet-adapter (goedgekeurd door LIFEPOWR).
-
Ethernetkabel, minimaal afgeschermd Cat5e of Cat6 (STP/FTP). Geen maximale lengte, maar hoe korter, hoe beter.
-
Internetverbinding rechtstreeks via de modem/router.
Verbinding (zie afbeelding 1)
-
Modem/router → ethernetkabel → ingebouwde poort van de FlexiObox internet).
-
Sluit de UE300 aan op een USB-poort van de FlexiObox.
-
UE300 → korte, afgeschermde ethernetkabel → netwerkpoort van de omvormer of het laadstation.
-
Klaar — FlexiO herkent de adapter, wijst een IP-adres toe en koppelt de poorten automatisch aan elkaar. Meerdere apparaten? Eén UE300 per apparaat.
-
Controleer in de IO-diagnostiek of de verbinding stabiel is.
Optie 2 — Netwerkswitch in de technische ruimte
Er loopt één vaste internetkabel van de modem naar de technische ruimte. Daar plaats je een netwerkswitch, en alle aangesloten apparaten komen op die switch samen: de FlexiObox, de omvormer en eventueel het laadstation en de Batterij. Op deze manier zijn alle aangestuurde verbindingen bij elkaar ondergebracht en blijft de verbinding naar de omvormer kort. (zie afbeelding 2)
Kies deze configuratie als er meerdere netwerkapparaten in de technische ruimte staan, of als u liever met een gewone switch werkt in plaats van met USB-adapters.
Benodigde materialen
-
Eén vaste internetkabel van de modem naar de technische ruimte.
-
Een gigabit-netwerkswitch met ingebouwde voeding.
-
Korte, afgeschermde patchkabels (Cat5e/Cat6) van de switch naar elk apparaat.
Optie 3 — Directe aansluiting op de modem
Elk apparaat wordt via een eigen kabel rechtstreeks op de modem/router aangesloten. (zie afbeelding 3)
-
✅ Dit is een goede optie als de modem zich in dezelfde technische ruimte bevindt als FlexiO en de omvormer. Dit is dan de eenvoudigste opstelling: er is geen extra schakelaar of adapter nodig en de kabelafstand naar de omvormer blijft kort.
-
⚠️ Niet aanbevolen wanneer de modem zich ver weg in huis bevindt. In dat geval zijn er zowel een lange kabel tussen de modem en FlexiO nodis, alsook een lange kabel tussen de modem en de omvormer nodig. Dit vergroot de kans op storingen in het Modbus-signaal.
-
Er mag geen wifi, wifi-versterker of powerline-verbinding zijn tussen FlexiO en de omvormer of het laadstation. Dit is de belangrijkste oorzaak van een onstabiele verbinding.
Afbeeldingen
-

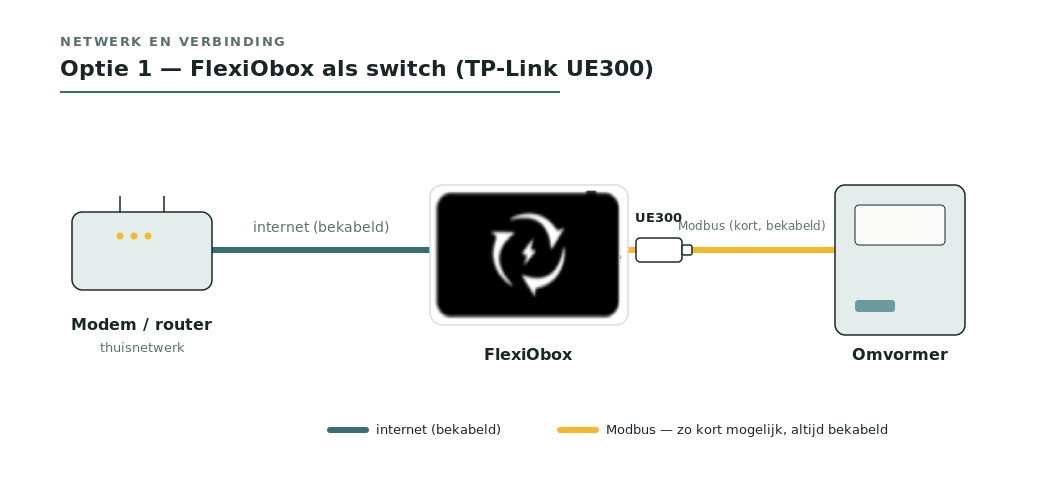

Afbeelding 1 — Optie 1: modem → vaste kabel → FlexiObox UE300 → omvormer of laadstation (eventueel twee adapters).
-

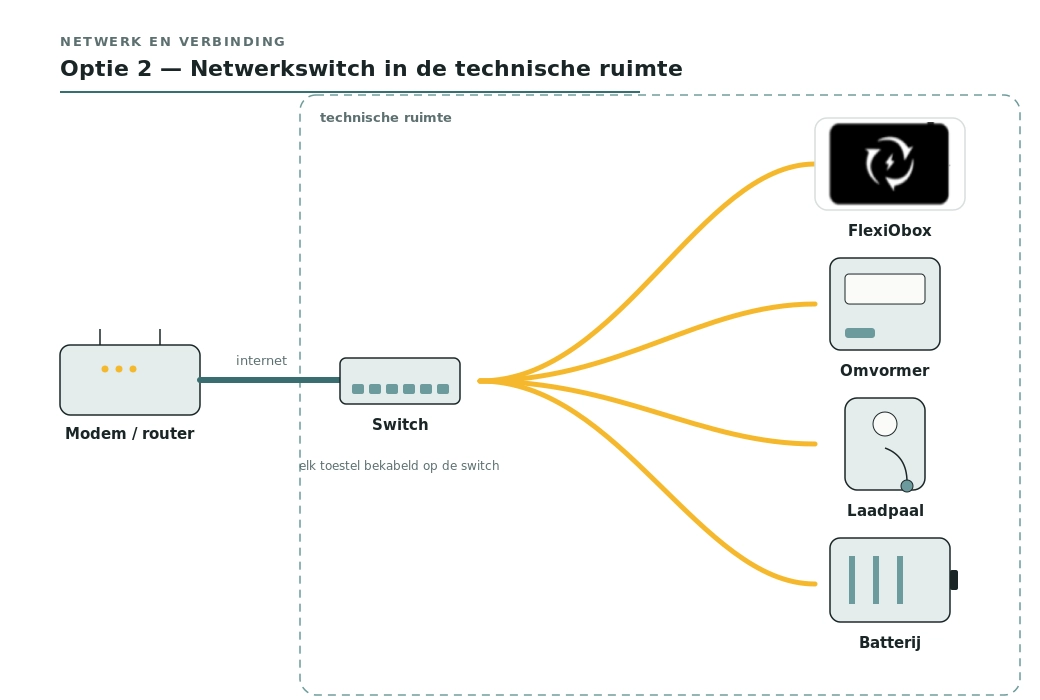

Afbeelding 2 — Optie 2: modem → vaste kabel → netwerkswitch in de technische ruimte → FlexiObox, omvormer, laadstation en Batterij.
-

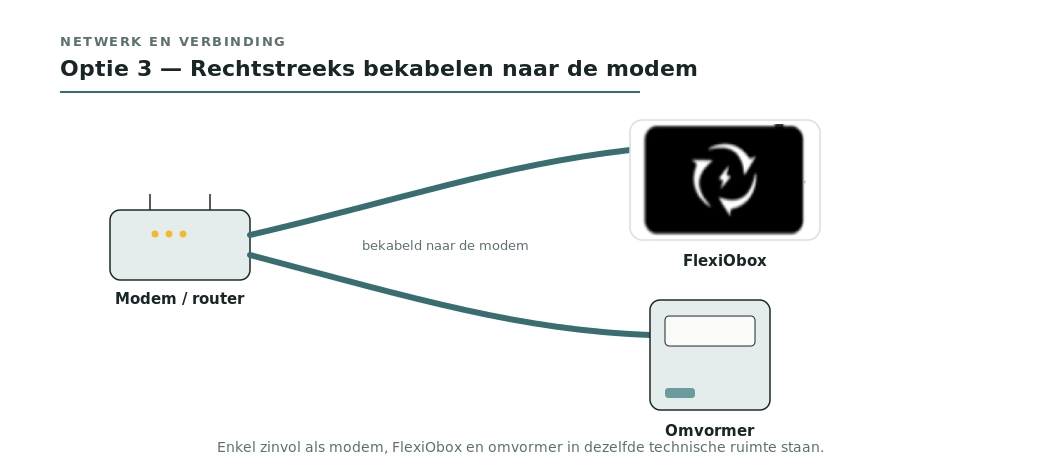

Afbeelding 3 — Optie 3: elk apparaat rechtstreeks op de modem aansluiten (alleen zinvol als alles zich in dezelfde kamer bevindt).
