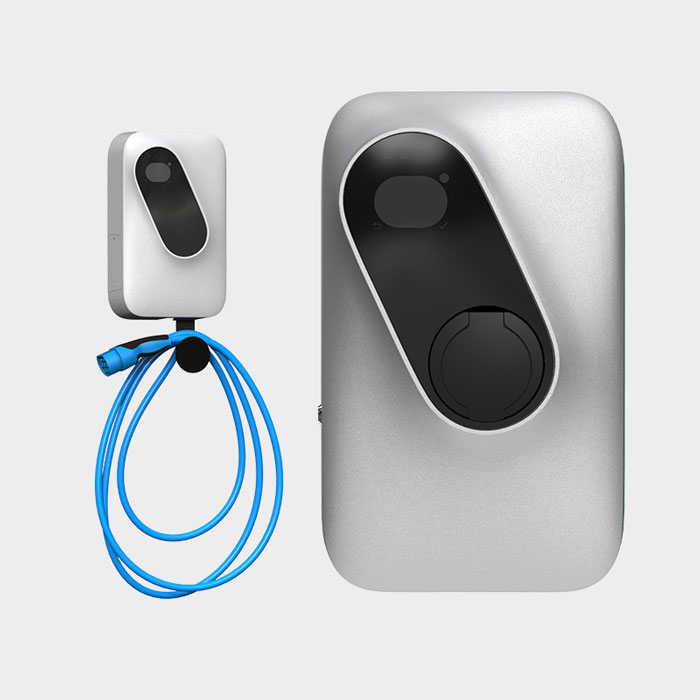

Deze handleiding bevat instructies om de FlexIO in Etrel laders mogelijk te maken:

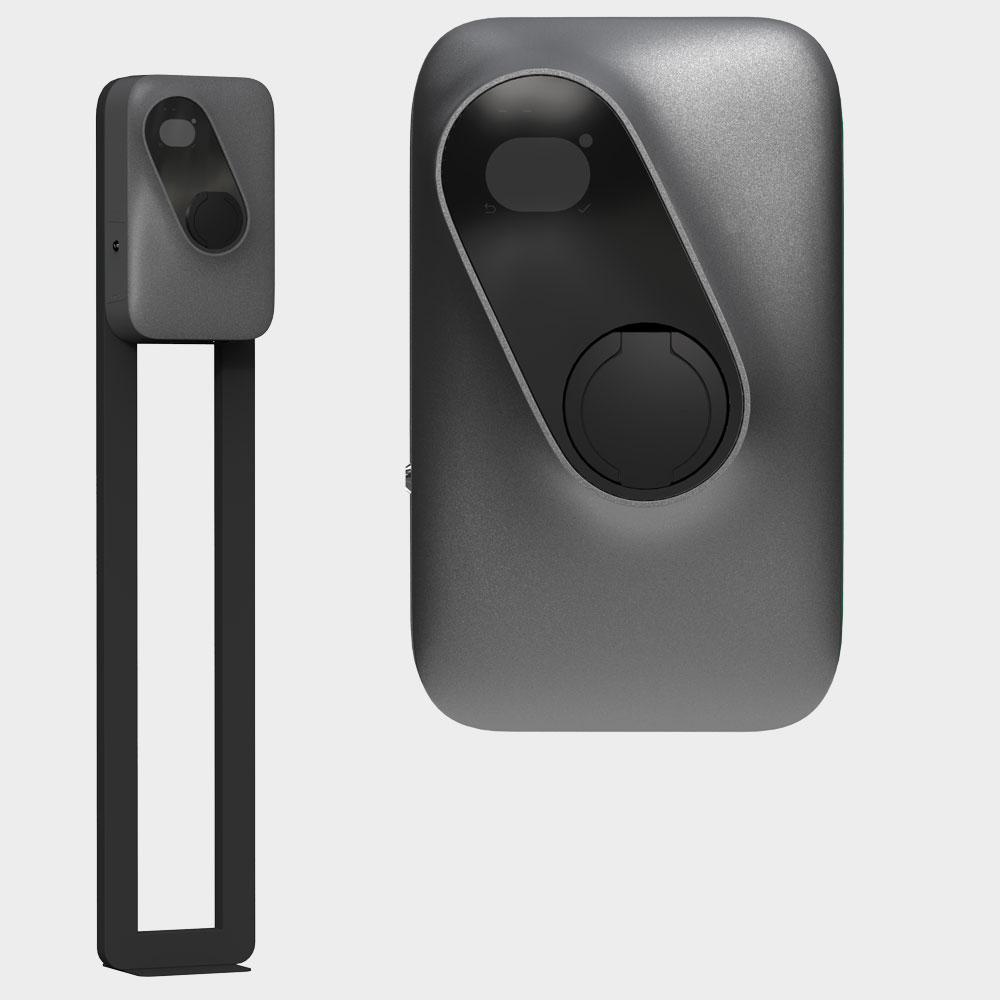

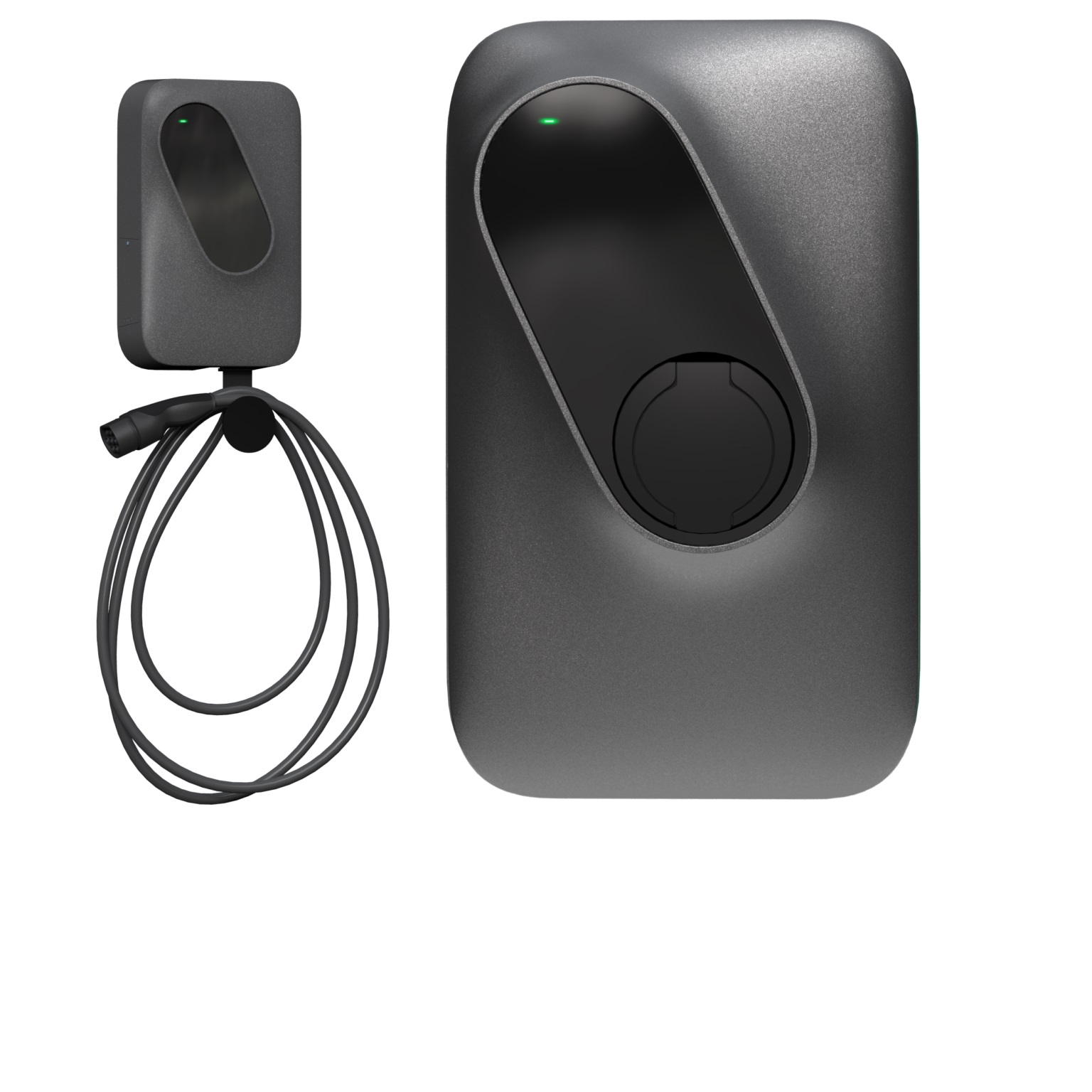

 | Lite |
 | Home |
 | Pro |
De configuratie van FlexIO vereist dat de modbuscommunicatie is ingeschakeld in de instellingen van elke individuele lader. De procedure kan worden uitgevoerd via de webinterface van de lader. In de volgende paragrafen worden gedetailleerde instructies gegeven.
Het is vereist dat de oplader via een ethernetkabel is aangesloten op hetzelfde netwerk als de FlexIO apparaat.
Configuratie
De webconfiguratietool openen
De Etrel lader heeft een webconfiguratietool. Deze tool bevindt zich op poort 80 van het apparaat en kan worden geopend door het IP-adres van de lader in een webbrowser in te voeren.
Het IP-adres van de lader is (standaard) ingesteld op 192.168.1.250. In eerdere versies werd het IP-adres automatisch toegewezen aan A.B.C.250, waarbij A.B.C het netwerkadres van de router is, dit is mogelijk niet meer het geval in nieuwere versies.
Controleer of DHCP is ingeschakeld op de acculader of dat deze een geldige statische IP-configuratie heeft en controleer bovendien of het adres van de acculader zich in hetzelfde subnet bevindt als het bedieningsapparaat.
De lader bevat een informatiesticker met het standaard IP-adres en andere relevante informatie. Zoals de onderstaande:
Standaard inloggegevens
Standaard hebben alle Etrel laders dezelfde inloggegevens:
Gebruikersnaam: root@etrel.com
Wachtwoord: toor
De lader configureren voor FlexIO
Zorg ervoor dat de lader waarop je bent aangesloten de lader is die je wilt configureren.
Om de lader te configureren, ga je eerst naar het configuratievenster in het hamburgermenu in de linkerbovenhoek van het scherm.
1. Smart Building-connectiviteit (modbus) inschakelen

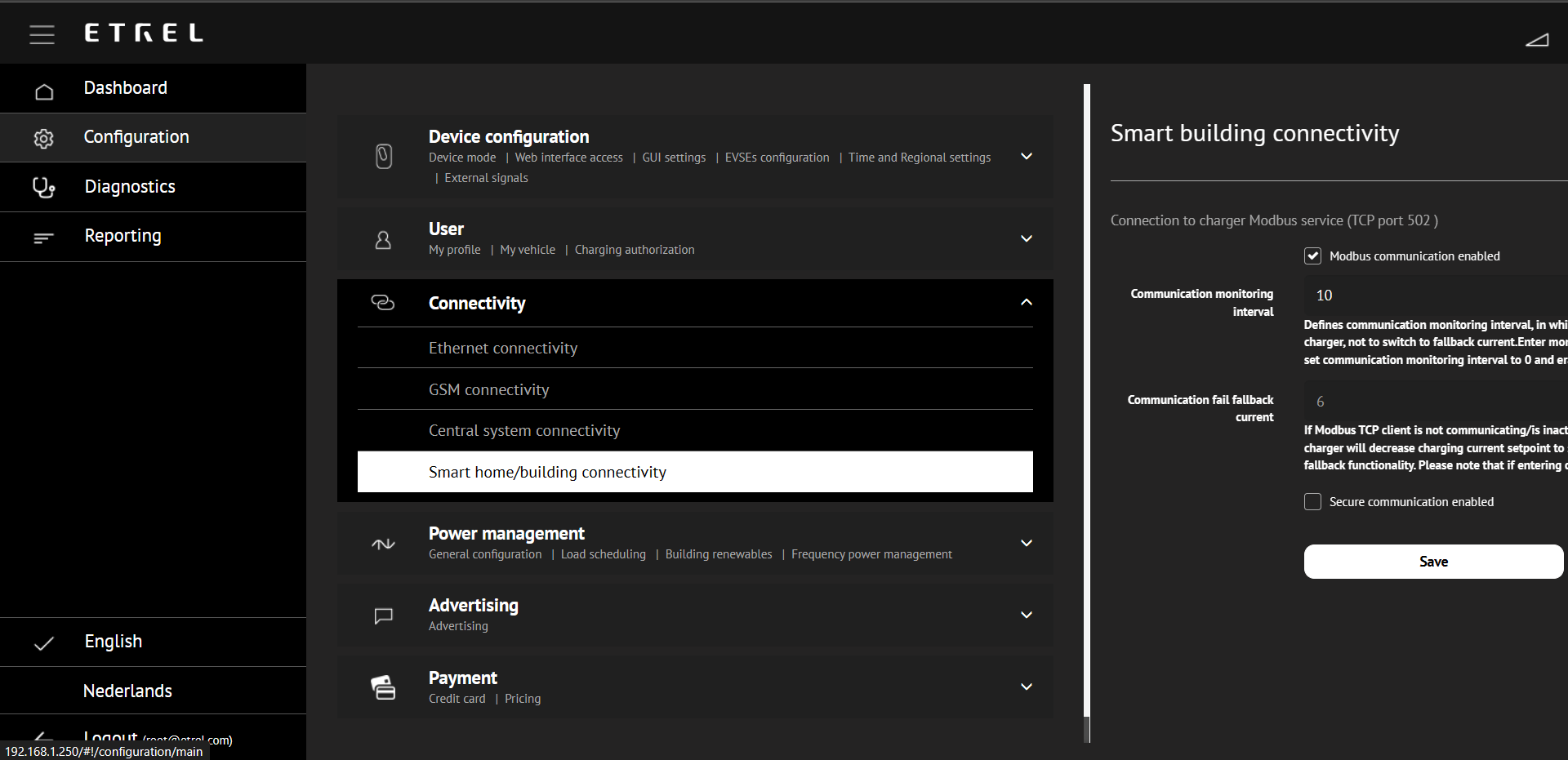

Ga in het vak Connectiviteit naar Smart home/gebouwconnectiviteit.
Zorg ervoor dat de
Modbus communicatie ingeschakeldvakje is aangevinkt.Stel de
Communicatiebewakingsintervaltot 10.Stel de
Communicatiefout terugvalstroomtot 6.

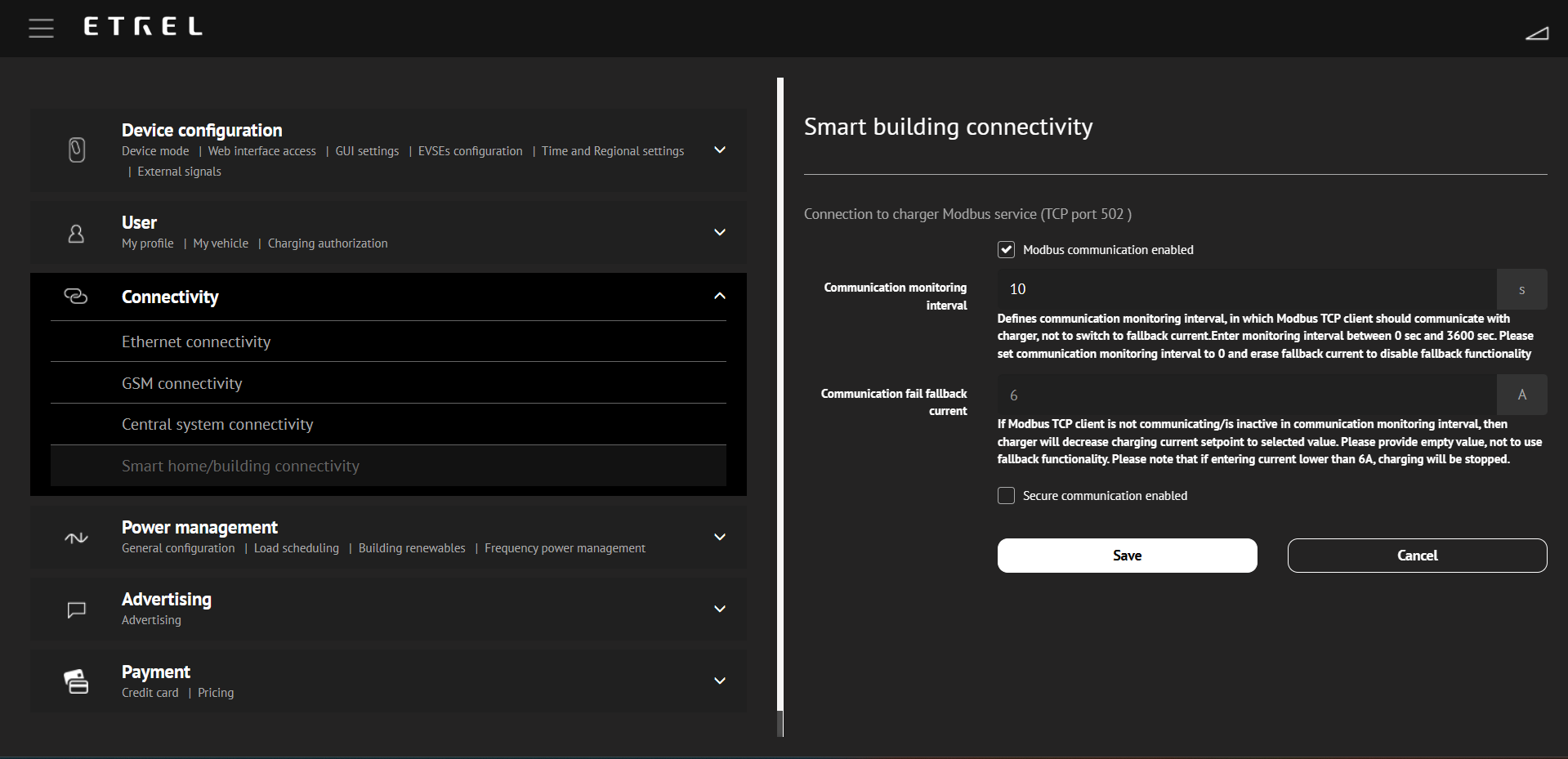

Het zou er zo uit moeten zien:
Zowel de Communicatiebewakingsinterval en de Communicatiefout terugvalstroom kan worden aangepast aan de voorkeur van de installateur/gebruiker.
Als u het bewakingsinterval op een lagere waarde instelt, zal de apparatuur opladen bij Communicatiefout terugvalstroom sneller als er geen communicatie is tussen FlexIO en de lader.
De Communicatiefout terugvalstroom is de stroom moet worden ingesteld op een lage waarde (6) of nul (0), het gebruik van grotere waarden kan leiden tot een verhoging van het Capaciteitstarief als de communicatie voor langere tijd wordt onderbroken.
2. Schakel de interne laadbeheerfuncties van de lader uit
Als de laadbeheerfuncties van de lader niet zijn uitgeschakeld, zal de lader proberen de belasting zelf te beheren. Dit zal conflicten veroorzaken met de FlexIO logica voor energiebeheer en resulteren in een slechte kwaliteit van de controle.

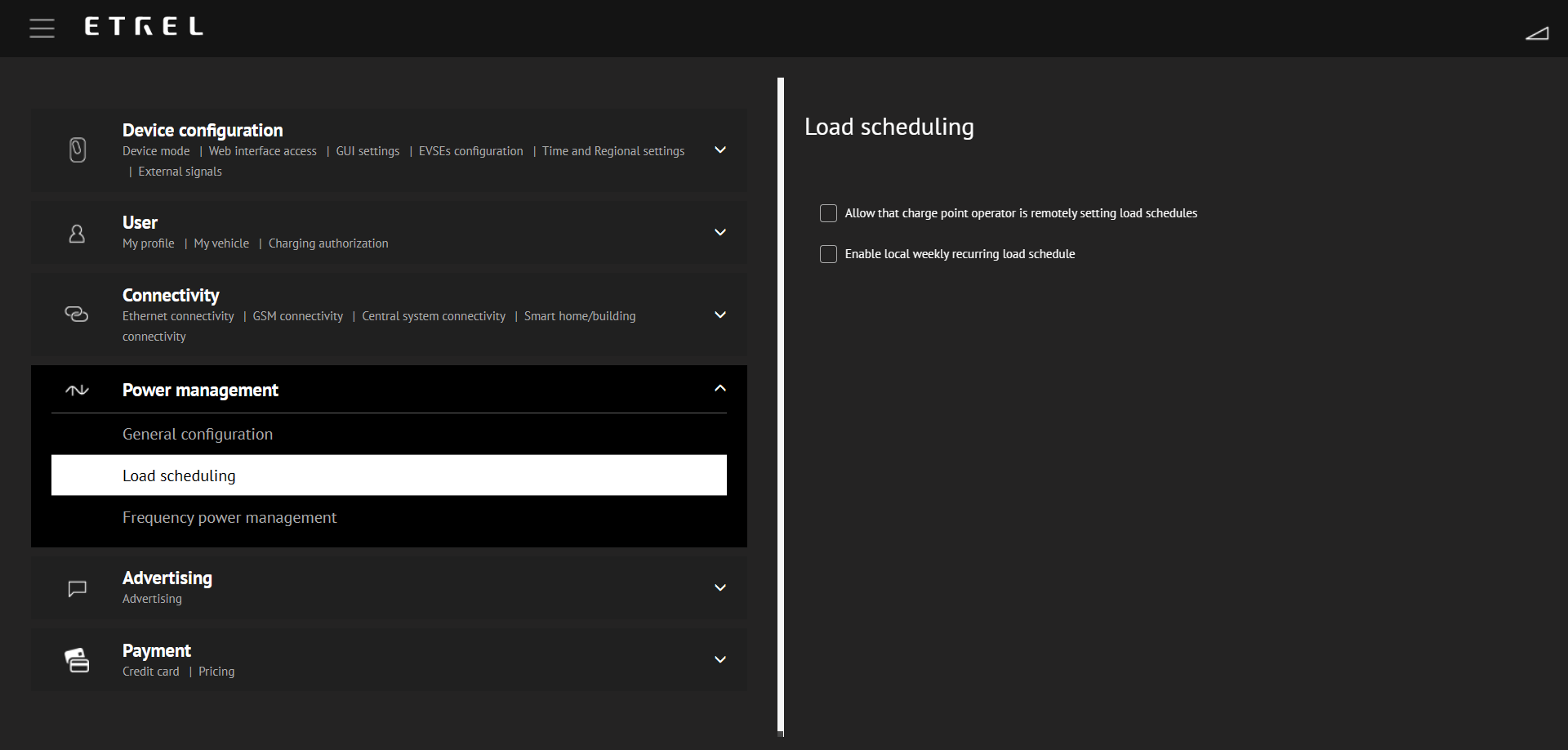

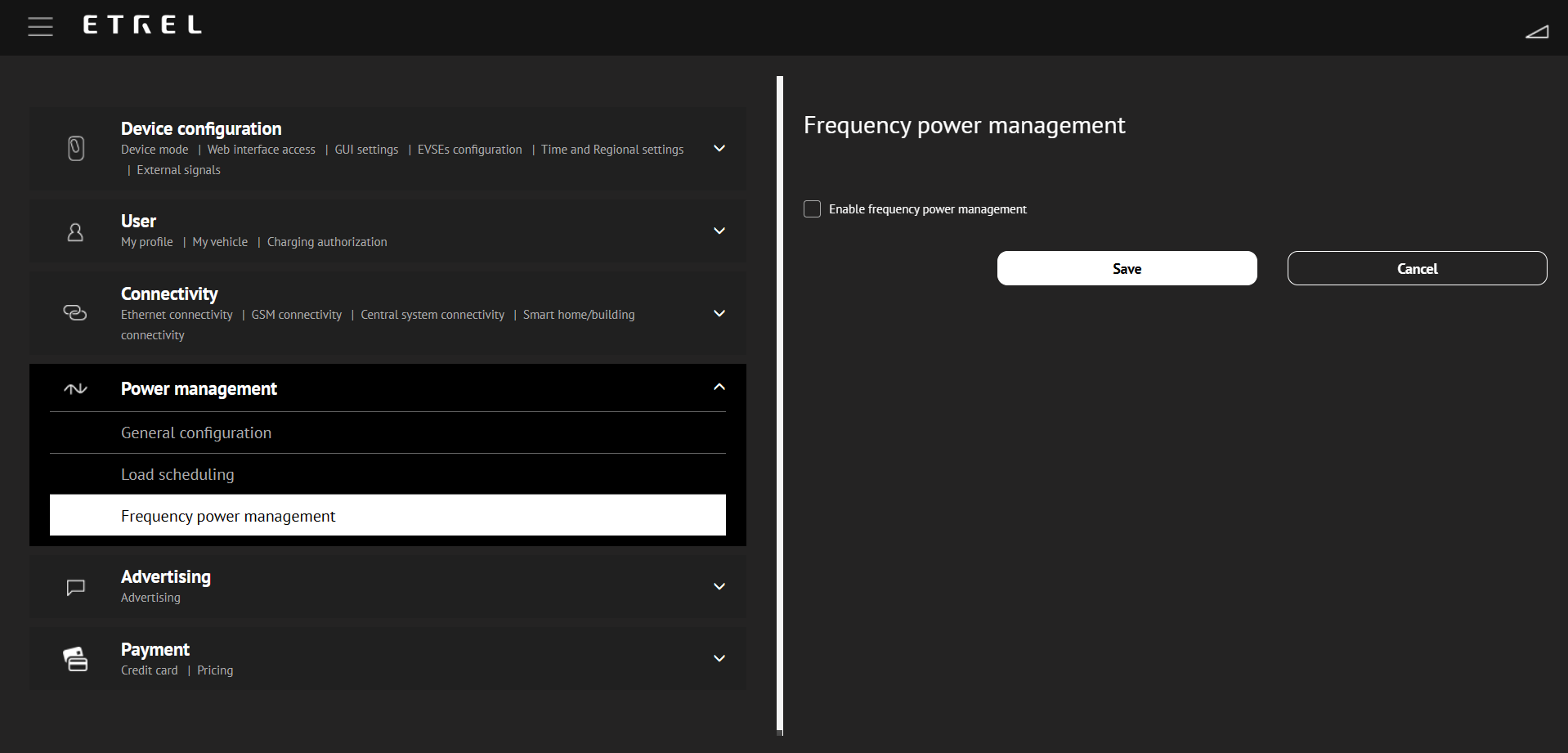

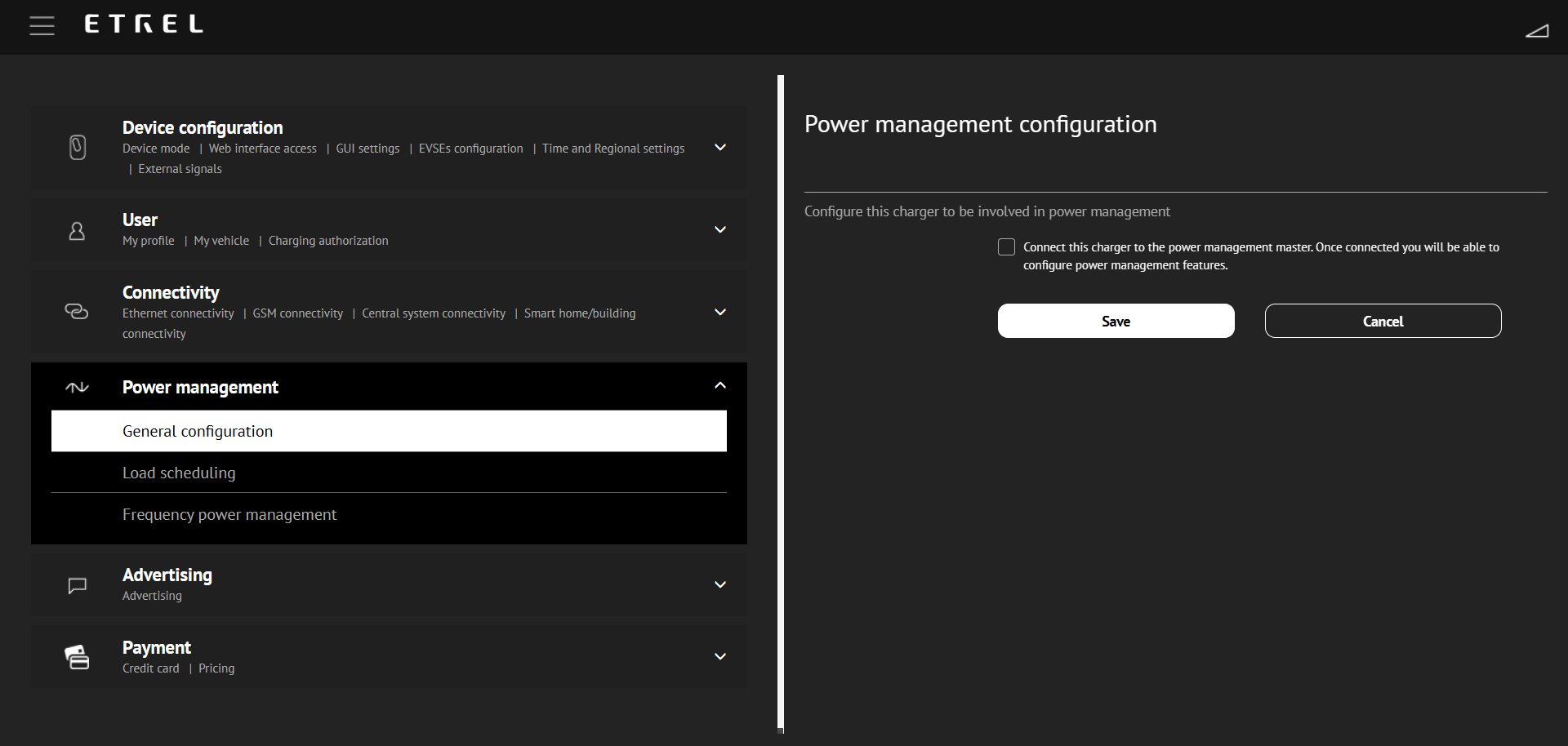

Om deze uit te schakelen ga je naar elk menu in het vak Energiebeheer en schakel je de functies uit. Uiteindelijk zouden de menu's er zo uit moeten zien:
Handige bronnen
Gebruikershandleiding oplader: pdf
Charger Configuration Guide (gedetailleerde uitleg over de webconfiguratietool): pdf
Etrel Knowledge Base (gedetailleerde informatie over laders):
https://etrelchargingsolutions.atlassian.net/wiki/spaces/Home/overview
Gids voor directe verbinding met de Etrel lader met alleen een PC (geen routerverbinding):
