Deze handleiding geeft instructies om de FlexiO integratie in Alfen laders in te schakelen, momenteel worden de volgende modellen ondersteund:

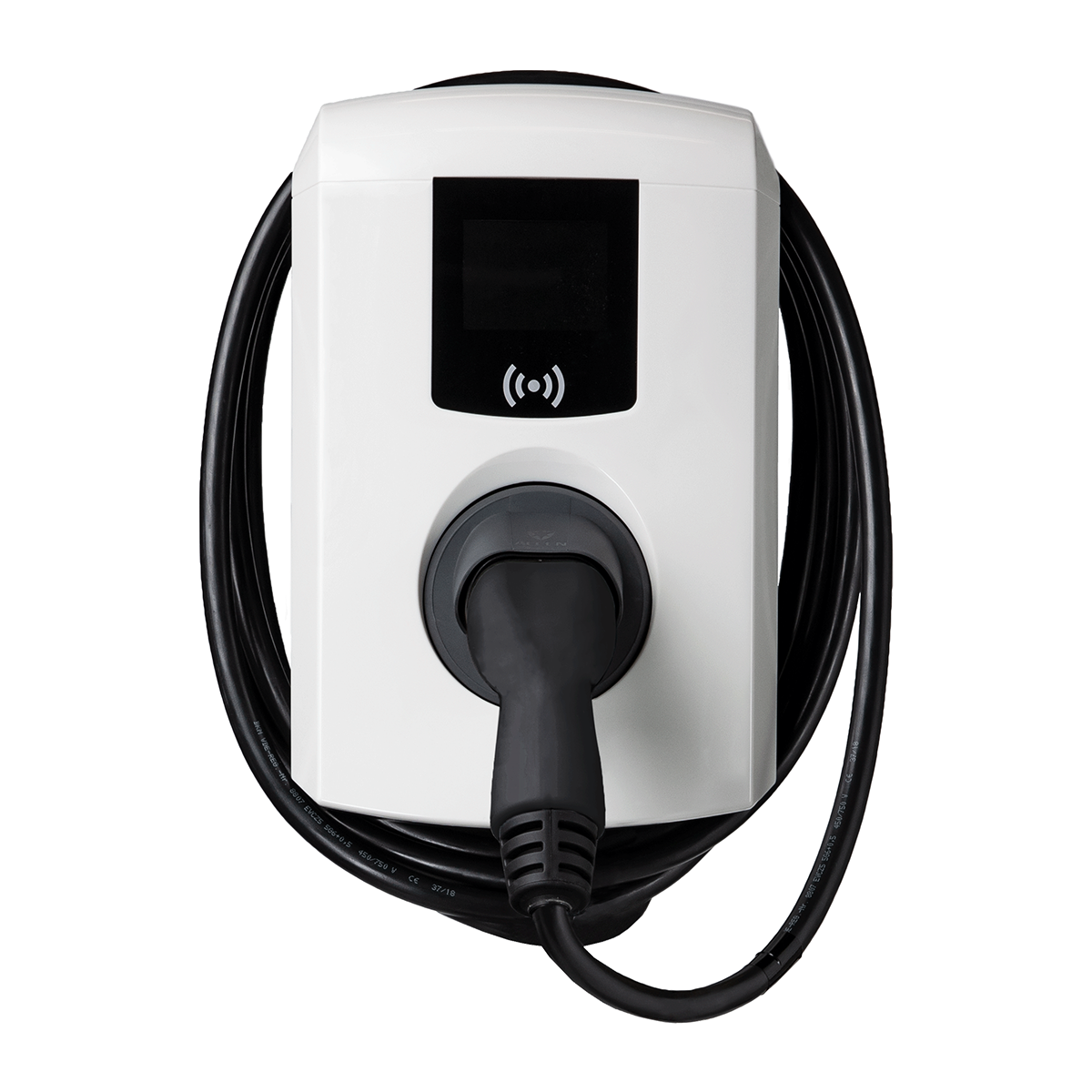

	Pro-Line
	Pro-Line Dubbele Contactdoos

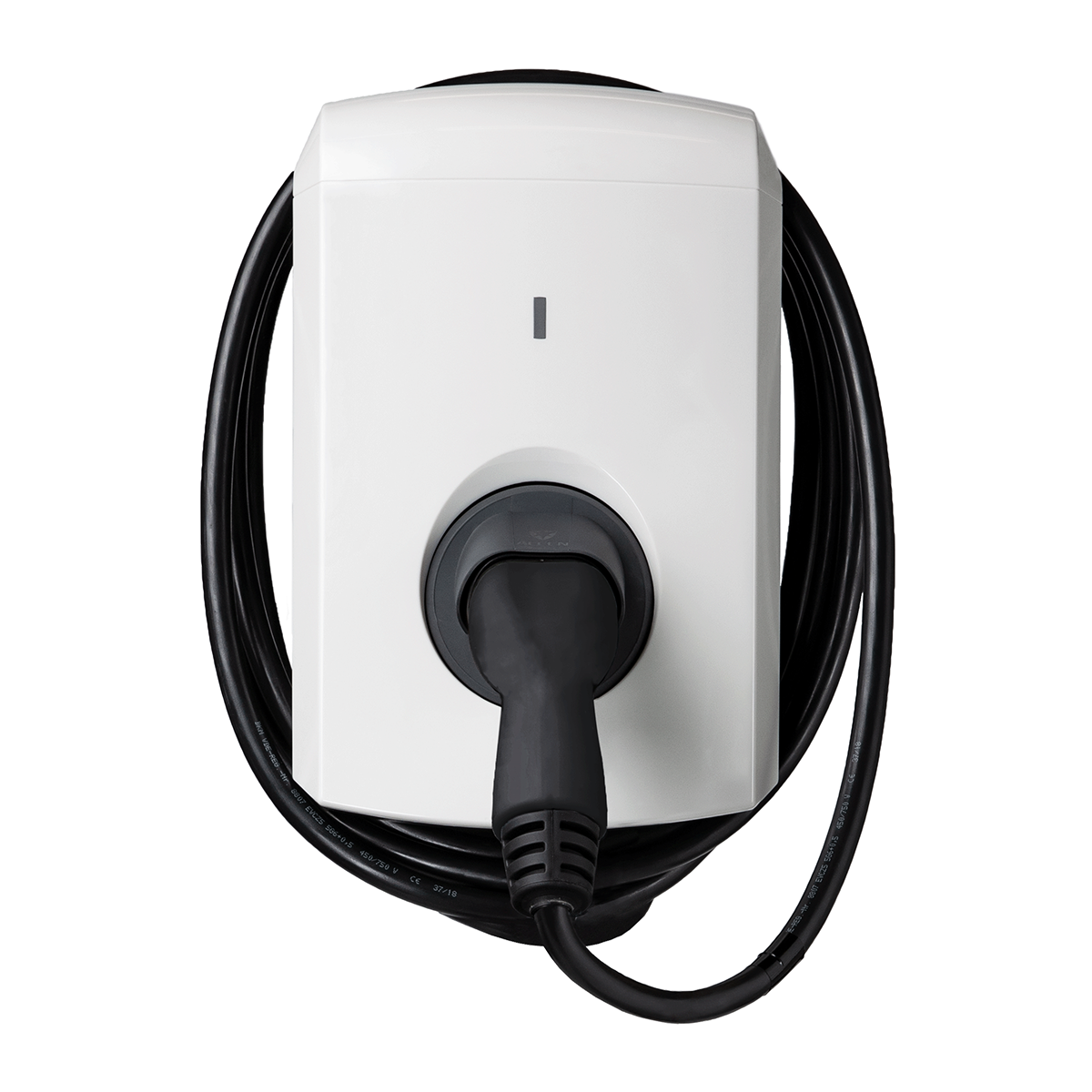

	S-Line

De configuratie van FlexiO vereist dat de modbuscommunicatie is ingeschakeld in de instellingen van elke individuele lader. De procedure kan lokaal (via MyEve app of ACE Service Installer) of op afstand (via Backoffice) worden uitgevoerd.

De oplader moet via een ethernetkabel op hetzelfde netwerk zijn aangesloten als het FlexiO apparaat.

Alfen-laders ondersteunen geen draadloze verbindingen.

Lokale configuratie

Met ACE Service Installer

De ACE Service Installer kan worden gedownload van

https://alfen.com/nl-be/search-downloads

1. Inloggen met ACE gegevens

Deze referenties kunnen worden opgevraagd door de informatie te volgen in https://knowledge.alfen.com/space/IN/135922077/How+krijg+ik+inloggegevens+voor+de+ACE+Service+Installer+configuratie+tool%3F

2. Identificeer de lader en log in

Laders worden aan de linkerkant weergegeven. Als je op de lader klikt, wordt er gevraagd om je in te loggen. Gebruik het wachtwoord uit de bijsluiter van de lader.

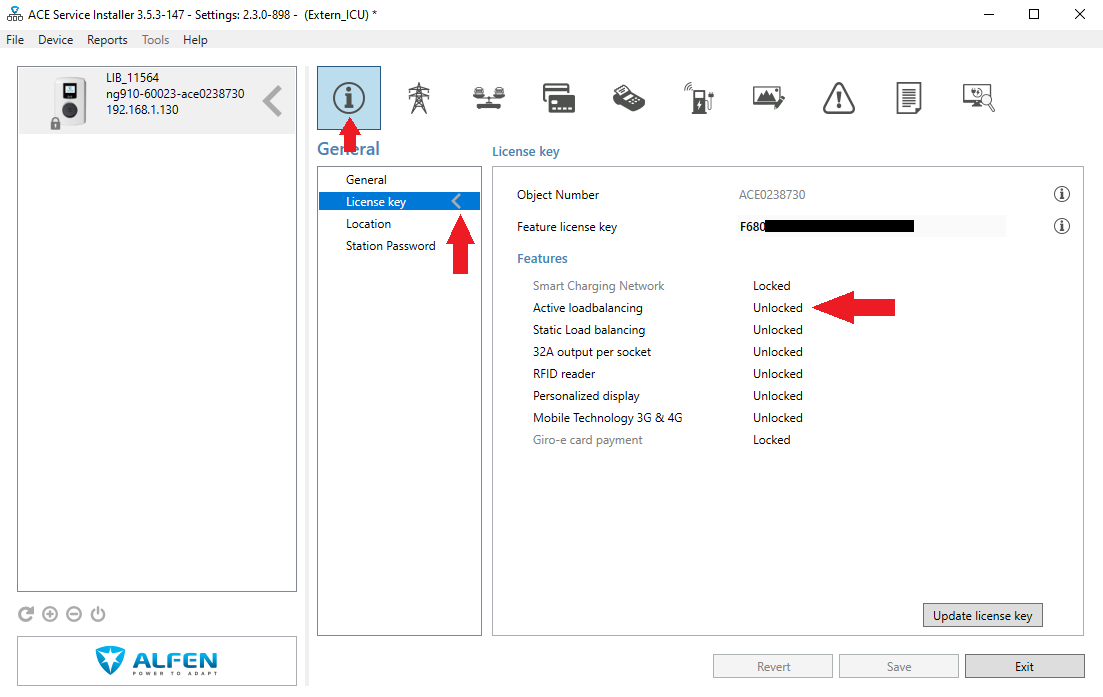

3. Controleer voor de Active Load Balancing (ALB) functie

Als de functie Active Load Balancing niet beschikbaar of geblokkeerd is, moet u deze aanschaffen bij de verkoper van de lader. Deze functie is vereist om de lader te koppelen met het FlexIO .

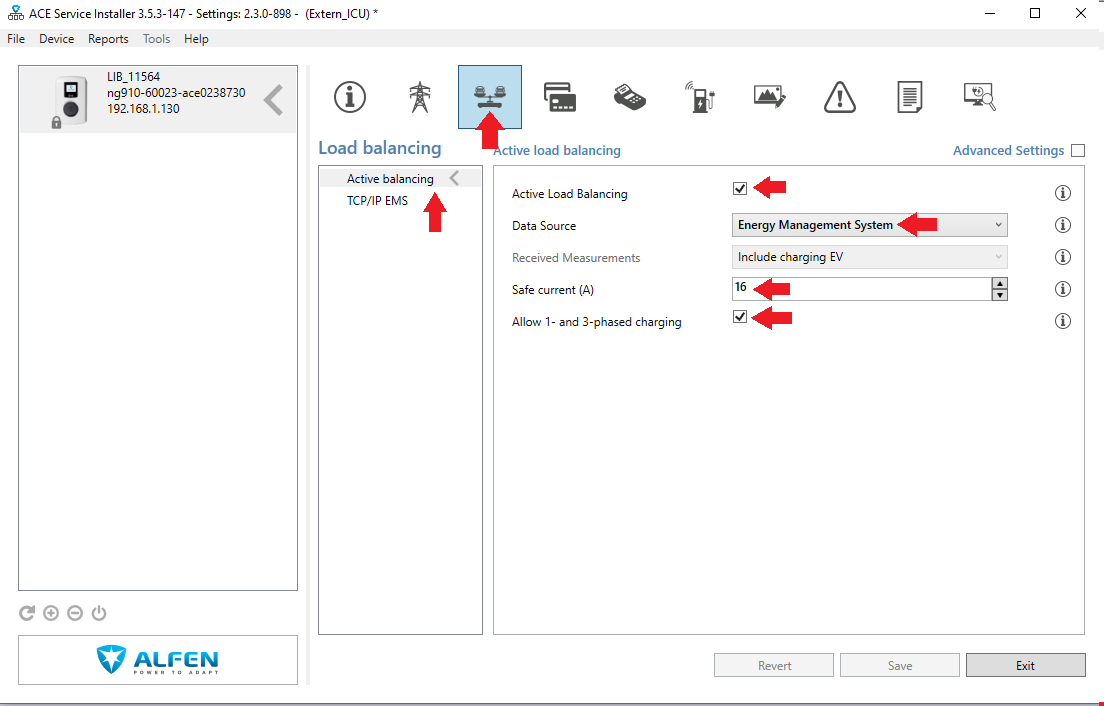

4. Actieve taakverdeling inschakelen

Om ALB in te schakelen moeten de volgende waarden worden ingevoerd:

• Actieve taakverdeling: Gecontroleerd

• Gegevensbron: Energiebeheersysteem

• Veilige stroom (A): Deze waarde moet worden ingesteld op de gewenste veilige waarde die wordt gebruikt als FlexIO de verbinding met uw lader verliest.

• Sta 1-fasig en 3-fasig opladen toe: Vink dit vakje aan als je lader is geïnstalleerd met 3 fasen.

Als de lader eerder was geconfigureerd voor P1- of modbus metercommunicatie (niet EMS), moeten de configuraties volledig worden gereset voordat de gegevensbron wordt ingesteld op Energy Management System. Als dit niet gebeurt, kan de lader de oudere configuratie (P1 of modbus Meter) blijven gebruiken in plaats van te communiceren met het FlexIO .

Raadpleeg voor meer informatie de gids Toubleshooting

Let op

Ga naar het TCP/IP EMS en stel het in zoals in de afbeelding, d.w.z. Mode = Socket en ValidityTime (s) = 60.

Met de MyEve-app

De MyEve-app is beschikbaar in de volgende app stores:

• Play Store (Android) 🔗

• App Store (Apple iOS) 🔗

• Microsoft Store (Windows 10 en 11) 🔗

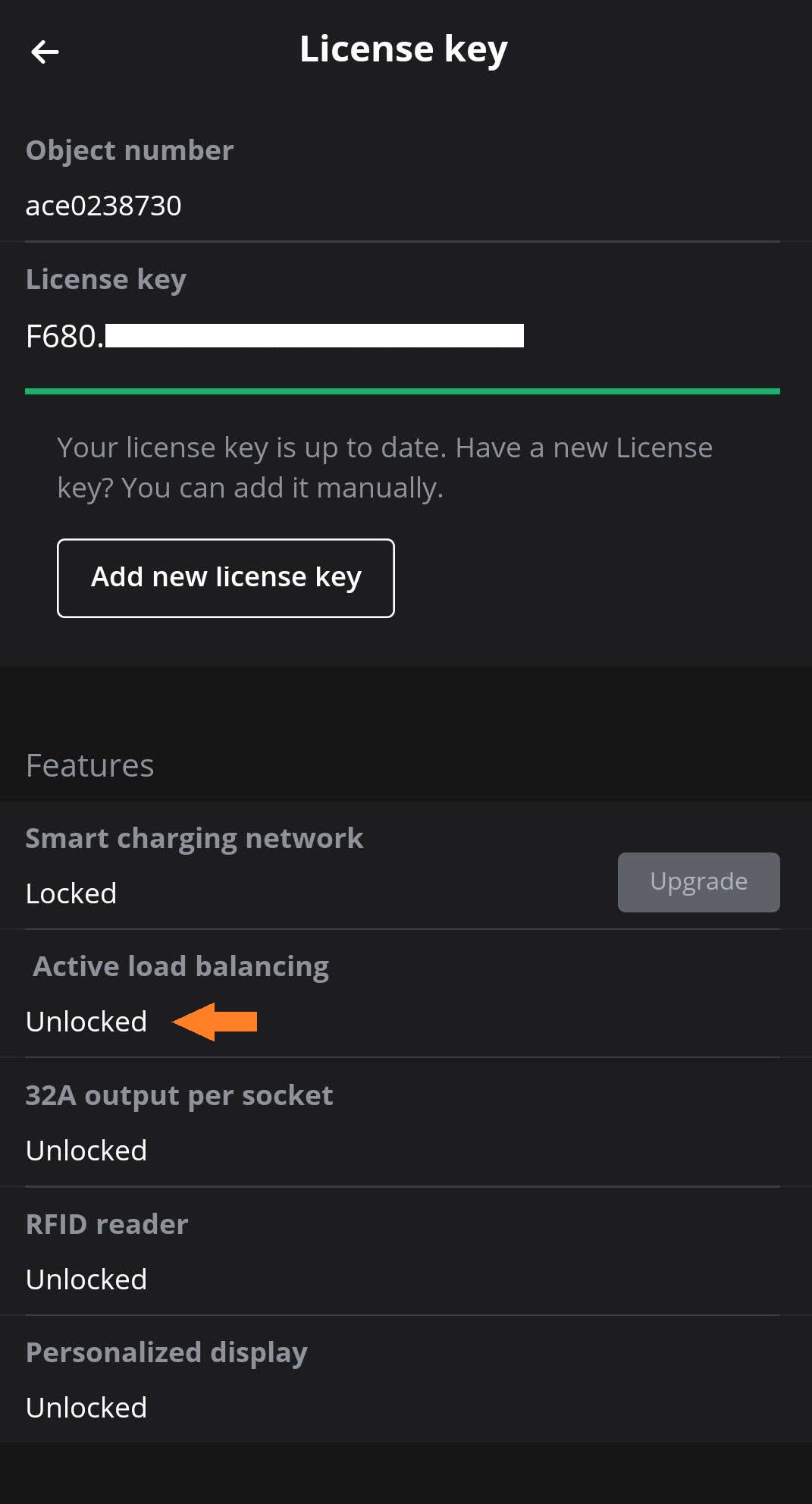

1. Controleer voor de Active Load Balancing (ALB) functie

Selecteer eerst de lader die u wilt configureren in de MyEve-app, klik vervolgens op het tabblad ADVANCED en ga naar General ⇒ License Key ( Algemeen ⇒ Licentiesleutel).

Als de functie Active Load Balancing niet beschikbaar of geblokkeerd is, moet u deze aanschaffen bij de verkoper van de lader. Deze functie is vereist om de lader te koppelen met het FlexIO .

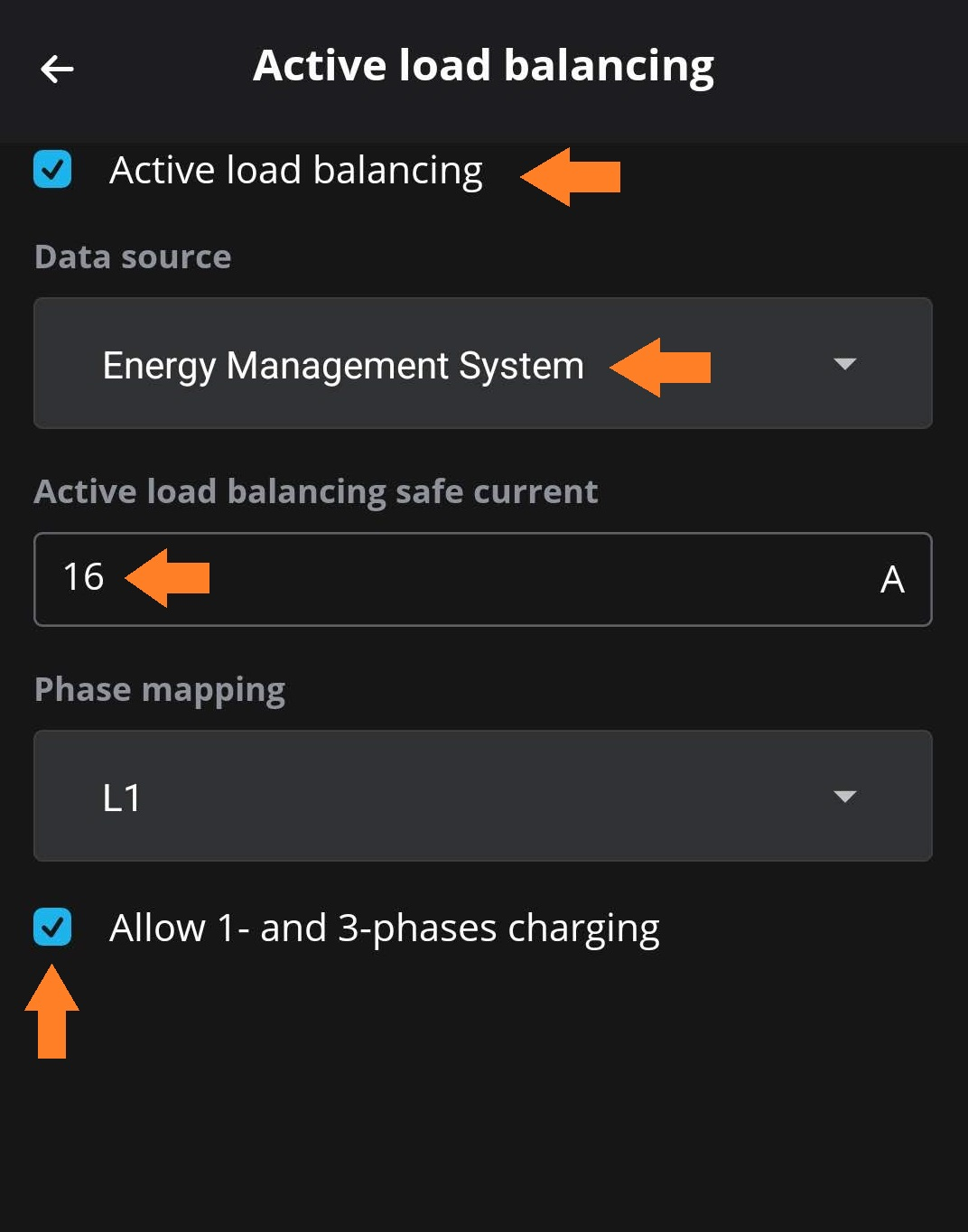

2. Actieve taakverdeling inschakelen

Ga op het tabblad ADVANCED naar Load balancing ⇒ Active Load Balancing. De volgende waarden moeten worden ingevoerd:

• Actieve taakverdeling: Gecontroleerd

• Gegevensbron: Energiebeheersysteem

• Veilige stroom (A): Deze waarde moet worden ingesteld op de gewenste veilige waarde die wordt gebruikt als FlexIO de verbinding met uw lader verliest.

• Sta 1-fasig en 3-fasig opladen toe: Vink dit vakje aan als je lader is geïnstalleerd met 3 fasen.

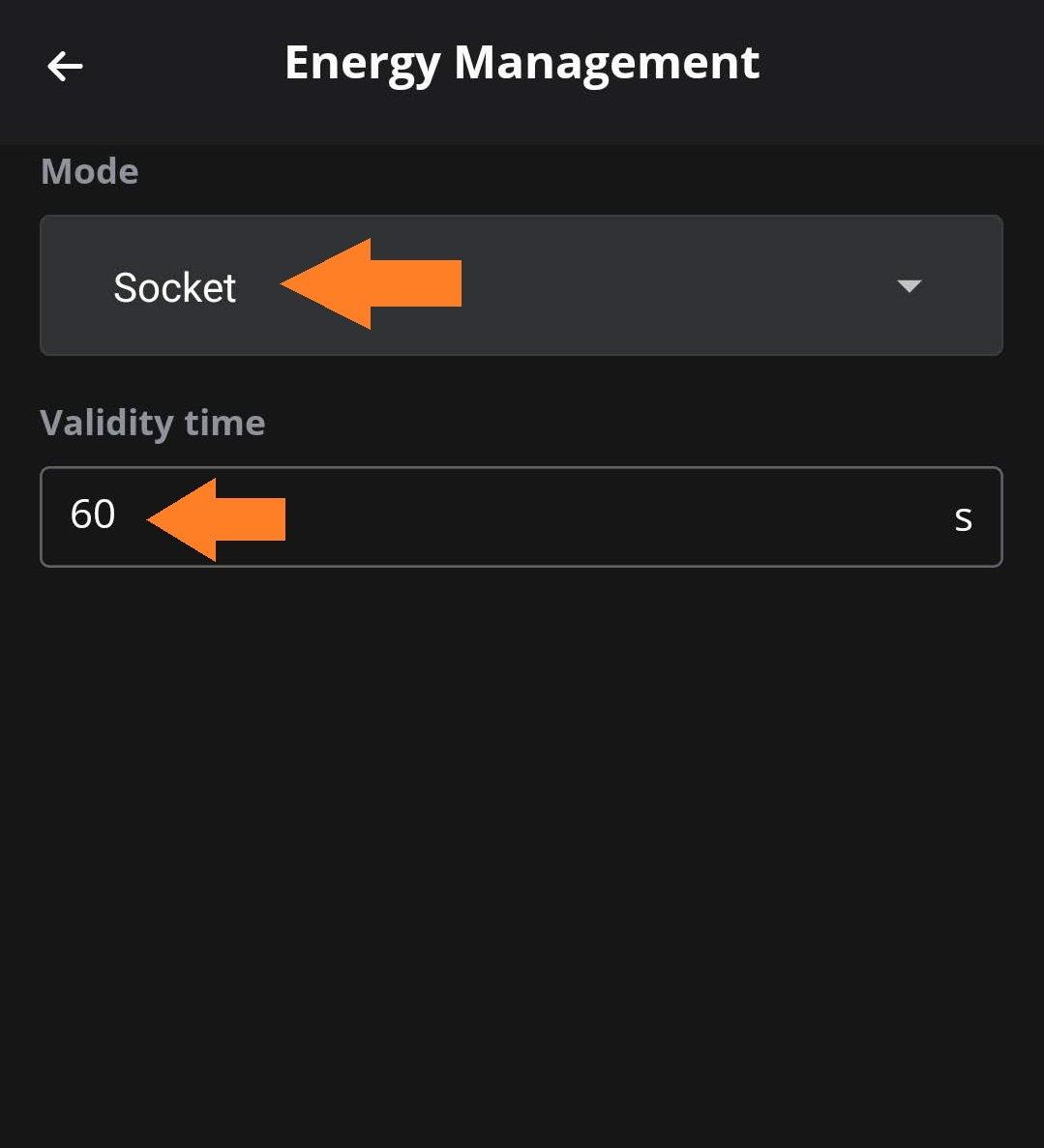

Ga vervolgens op het tabblad ADVANCED naar Load balancing ⇒ Energy Management System en stel de waarden in zoals in de volgende afbeelding, d.w.z. Mode = Socket en ValidityTime (s) = 60.

Externe configuratie

Externe configuratie moet gebeuren via de geconfigureerde backoffice communicatie, indien beschikbaar.

In de huidige implementatie van Alfen-laders moet de 1- en 3-fase EMS-gestuurde schakeling lokaal worden geactiveerd, dit kan niet worden geactiveerd via backoffice.

Het systeem zal nog steeds werken met een configuratie op afstand, maar het potentieel zal beperkt zijn omdat een lading met 3 fasen niet kan worden geconfigureerd om slechts 1 fase te gebruiken wanneer dat nodig is.

1. Controleer voor de Active Load Balancing (ALB) functie

Configuratietoetsen

De inhoud van de sleutel UnlockedFeatures moet de functie Active Load Balancing als ontgrendeld weergeven, anders moet u de licentie upgraden. ALB is verplicht voor communicatie met het FlexIO .

2. Actieve taakverdeling inschakelen

Om ALB en FlexIO in te schakelen, moeten de volgende waarden geconfigureerd worden:

Bij het configureren via backoffice is de Backoffice OCPP key de key die moet worden ingesteld op de betreffende waarde. De ACE Service Installer Entry wordt alleen getoond als hulp bij het vergelijken met de lokale configuratie-instructies.
