Alfen gids voor probleemoplossing

Deze handleiding geeft instructies voor het oplossen van problemen met Alfen laders.

Instelpunt buiten beschouwing gelaten [XA1]

Er kan een diagnostisch bericht worden weergegeven op het FlexIO wanneer dit probleem door FlexIO wordt gedetecteerd:

[XA1] Afgewezen instelpunt.

Bij sommige laders wordt het FlexIO genegeerd door de laadapparatuur. Dit probleem treedt vooral op wanneer FlexIO is ingesteld op de Urgent-modus met een bepaalde snelheid (bijvoorbeeld 8 A) en de lader met een andere snelheid laadt (bijvoorbeeld 6 A of 32 A).

In dit geval is het zeer waarschijnlijk dat de Alfen lader verkeerd geconfigureerd is of een verkeerde configuratie heeft. Om dit probleem op te lossen, moet de installateur de load balancing-instellingen van de lader doorlopen en alle hardnekkige instellingen wissen. Instructies volgen na een korte beschrijving van het probleem.

Beschrijving van het probleem

Alfen laders hebben een lastvereffeningsfunctie waarmee de lader de laadsnelheid kan beperken tot een bepaalde waarde die door externe entiteiten (EMS, Externe Modbus Meter, P1 meter) wordt geleverd. Deze functie wordt gebruikt door FlexIO (die optreedt als een EMS) om de laadsnelheid van de lader te regelen.

De configuraties van sommige laders zijn echter niet goed ingesteld en de taakverdeling werkt niet zoals verwacht. Dit is waarschijnlijk te wijten aan het feit dat de lader is geconfigureerd om een andere gegevensbron voor load balancing te gebruiken (bv. een interne Modbus-meter) en dat de configuratie niet correct is gewist. Om dit te verhelpen moet de installateur de instellingen voor load balancing van de lader controleren en alle conflicterende instellingen wissen.

Instructies om op te lossen

  1. Maak verbinding met de lader met behulp van de Alfen Service Installer

  2. Ga naar het tabblad Load Balancing

  1. Stel de gegevensbron voor loadbalancing in op Meter

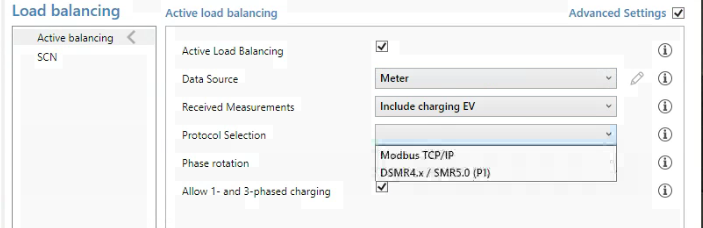

  1. Stel de Protocolkeuze in op DSMR4.x / SMR5.0 (P1)

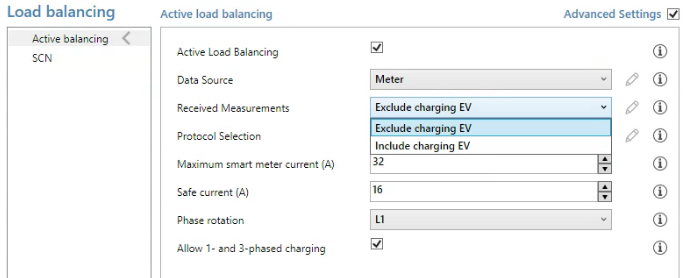

  1. Stel de Ontvangen metingen in op Exclusief opladen EV

  1. ⚠️ Klik op SAVE in de rechterbenedenhoek van het scherm ⚠️

  2. Stel de Protocolkeuze in op Modbus TCP/IP

  1. Ga in de lijst aan de zijkant naar de TCP/IP-meter tab.

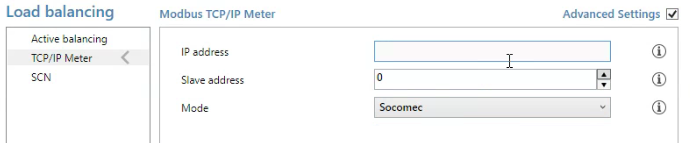

Maak dan elke waarde op de IP-adres veld ook de Slaafadres naar 0. Stel de Modus naar Socomec.

  1. ⚠️ Klik op SAVE in de rechterbenedenhoek van het scherm ⚠️

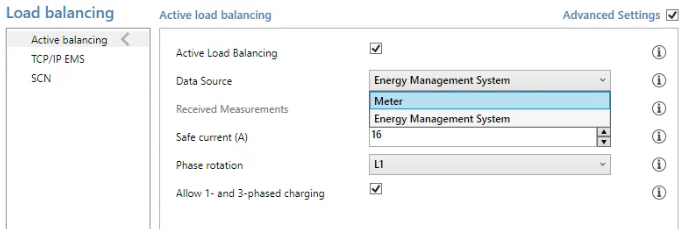

  2. Ga terug naar de Actief balanceren tabblad en stel de load balancing-gegevensbron in op Energiebeheersysteem

  1. Op de lijst aan de zijkant kreeg de TCP/IP EMS tab.

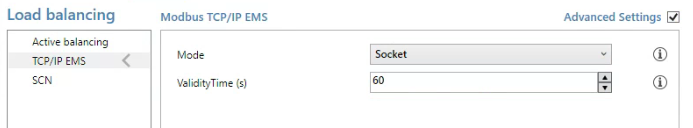

Zorg er dan voor dat de Modus is ingesteld op Contactdoos

  1. ⚠️ Klik op SAVE in de rechterbenedenhoek van het scherm ⚠️

Deze stappen moeten ervoor zorgen dat de lader goed is geconfigureerd om FlexIO te gebruiken als gegevensbron voor load balancing. De foutmelding zou snel moeten verdwijnen van het FlexIO en de lader zou rekening moeten gaan houden met het setpoint dat door FlexIO wordt geleverd.

Handige bronnen

Installatie- en gebruikershandleiding Alfen Single S-Line en Pro-Line: pdf

Alfen Smart Charging Implementatiegids: pdf
