CHARX SEC-3XXX (EV3000) en witgelabelde laders

Deze handleiding bevat instructies om de FlexIO integratie in op EV3000 gebaseerde laders.

Configuratie van FlexIO vereist dat de modbuscommunicatie is ingeschakeld in de instellingen van de hoofdservermodule; de procedure kan lokaal worden uitgevoerd (via de lokale webserver van de laadcontroller).

Het is vereist dat de oplader via een ethernetkabel is aangesloten op hetzelfde netwerk als de FlexIO apparaat.

EV3000 laders ondersteunen geen draadloze verbindingen.

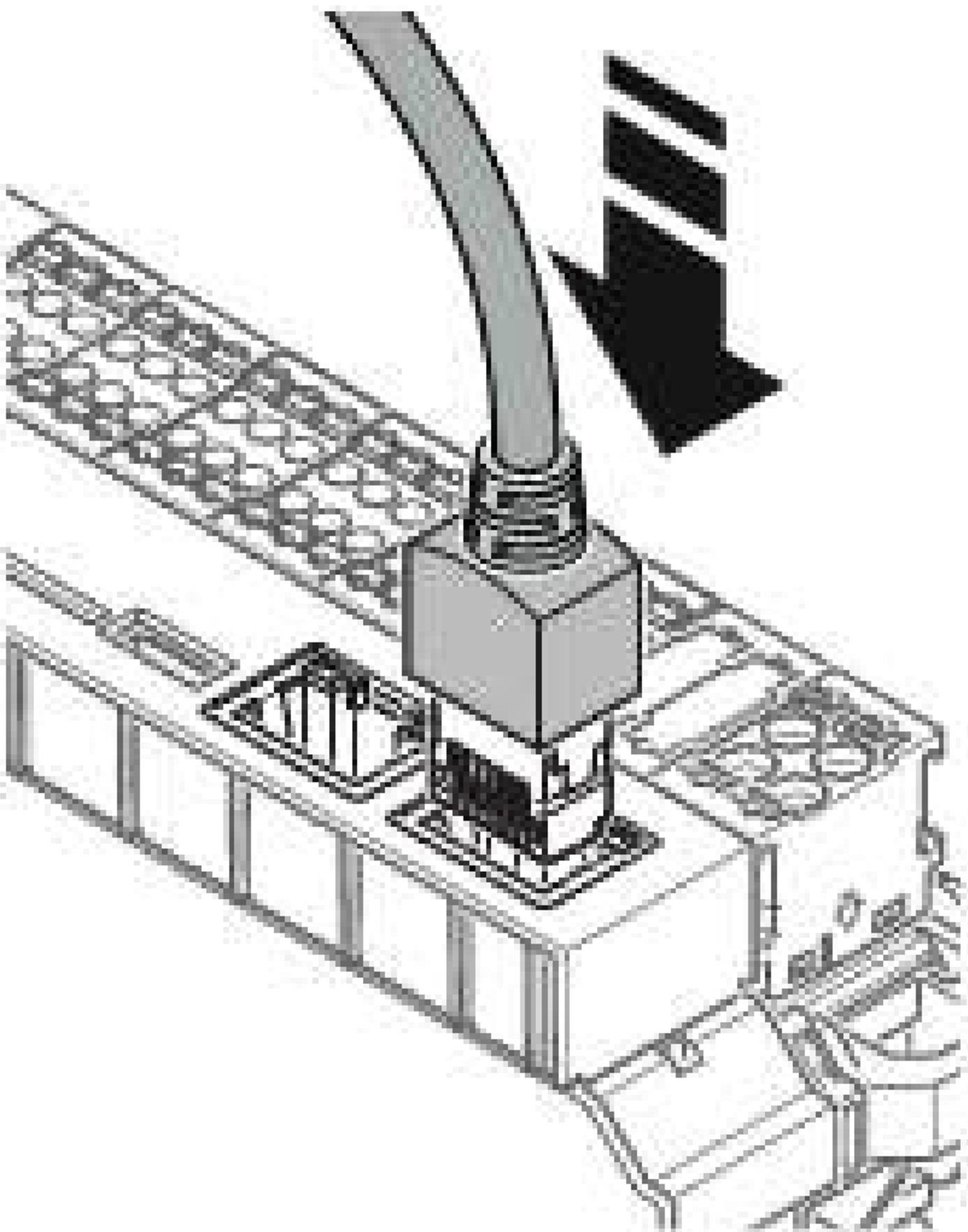

De netwerk-ethernetkabel kan op de volgende manier worden aangesloten op poort eth0:


Lokale configuratie

Via EV3000 webportaal

Geraadpleegd op http://ev3000.local/

1. Inloggen met referenties

De standaardgegevens en -rechten zijn als volgt:

Rol gebruiker

Inloggen / standaard wachtwoord

Rechten

Gast

- / -

Alleen-lezen toegang tot het dashboard

Gebruiker

gebruiker / gebruiker

Alle alleen-lezen toegangsrechten, opladen van vrijgaven, bewerken van witte lijsten, downloaden van logbestanden

Exploitant

operator / operator

Gebruikersrechten, plus instellingen die nodig zijn voor bediening en lokaal opstarten (netwerk, backend, belastingsbeheer), software-updates

Fabrikant

fabrikant / producent

Geen beperkingen

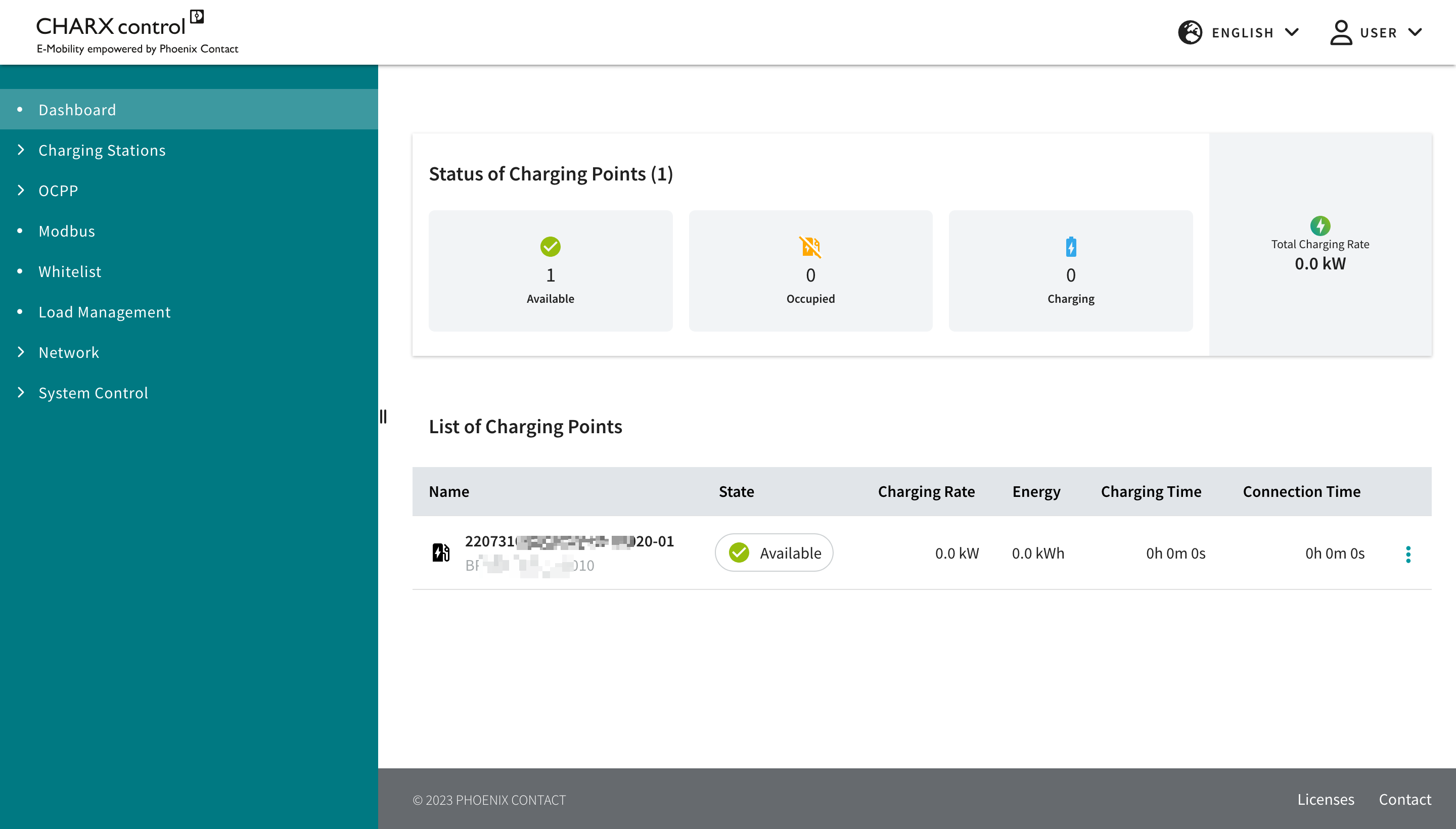

Na het inloggen krijg je een dashboard te zien, zoals hieronder:


2. Controleer of de Modbus TCP/IP-communicatie is ingeschakeld.

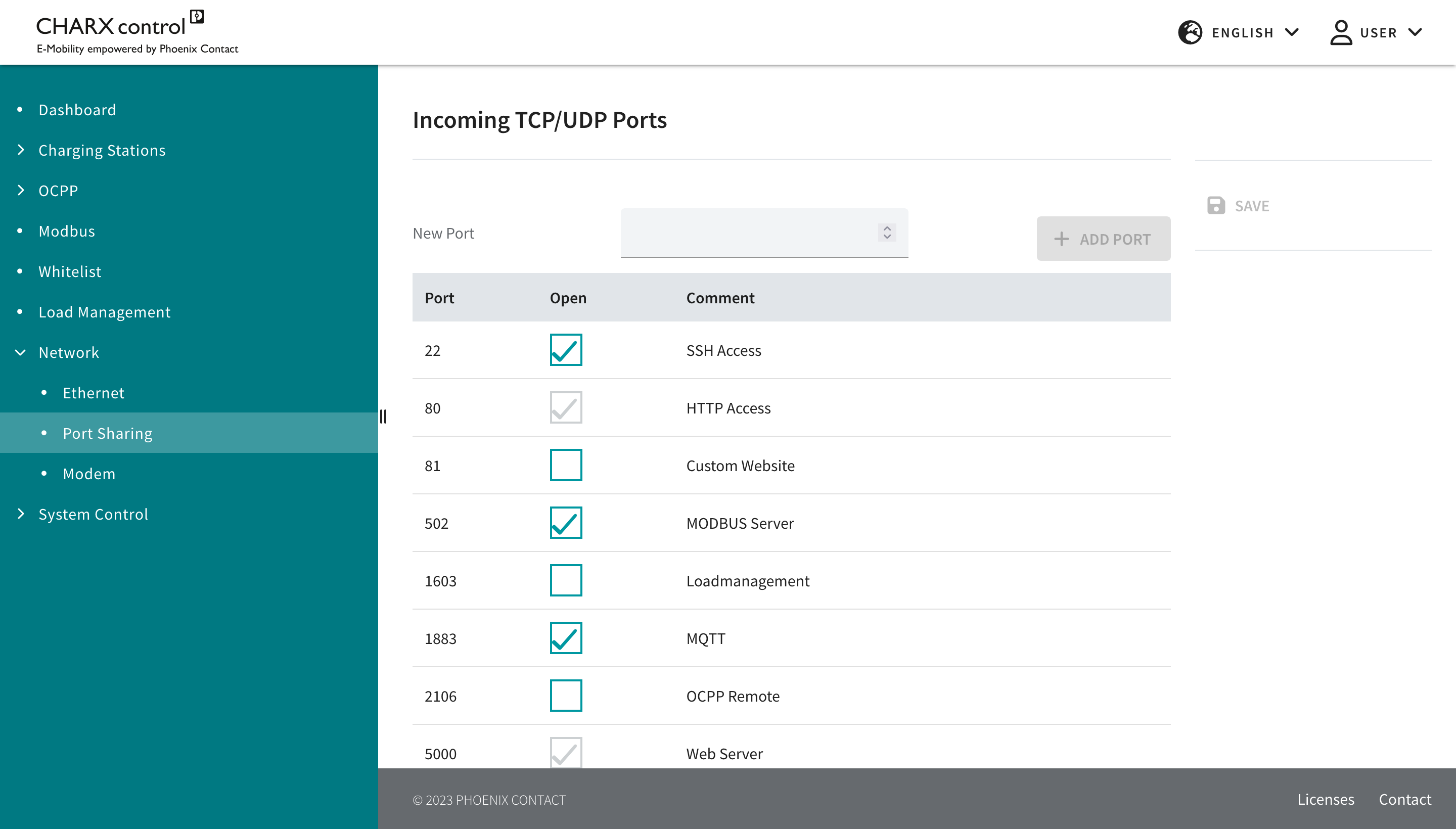

Netwerkconfiguraties vindt u op het tabblad Network en vervolgens op Port Sharing. Controleer of de MODBUS-server (poort 502) is ingeschakeld.


3. Controleer of de modbusinstellingen juist zijn

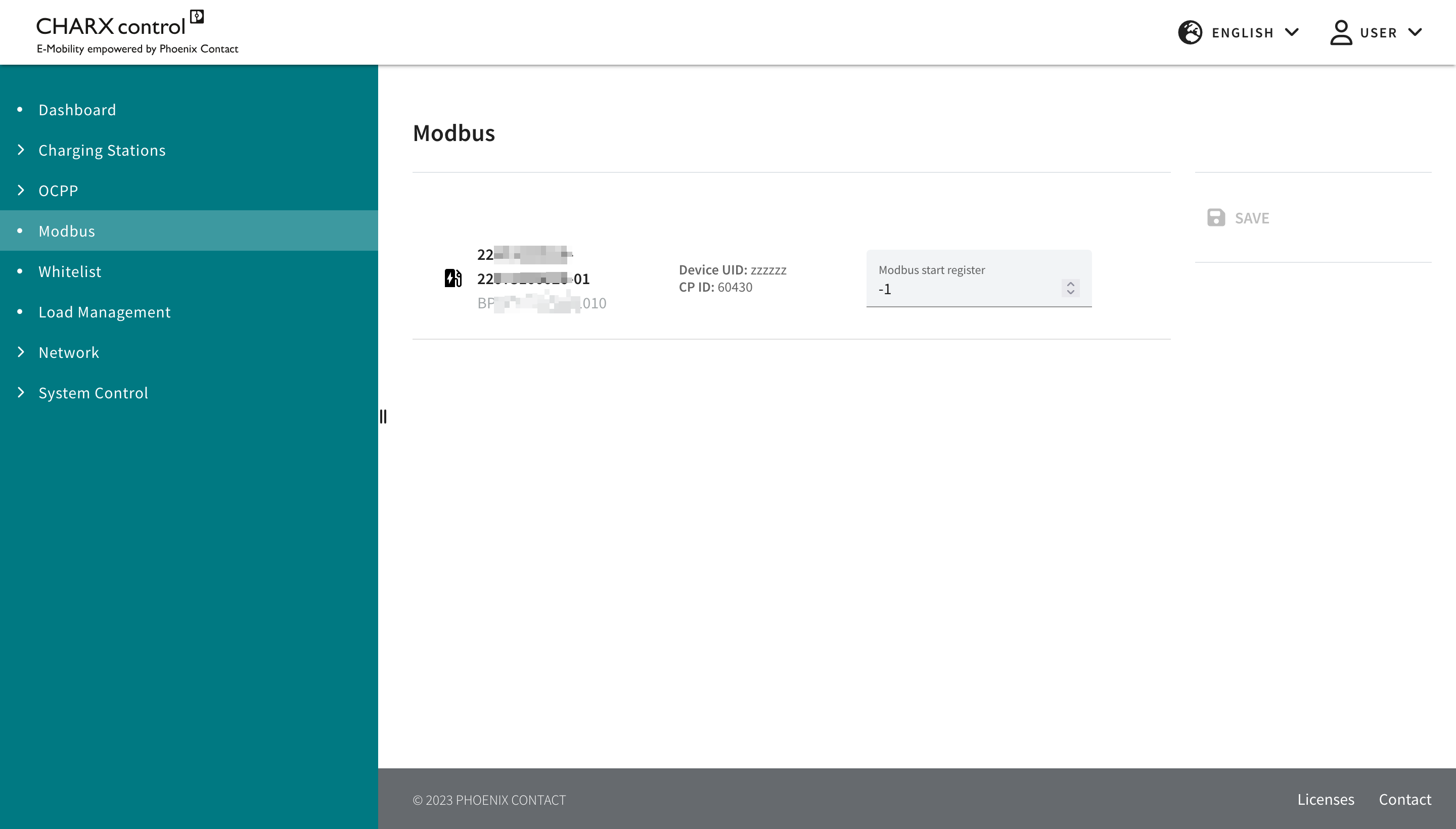

In het tabblad Modbus moeten alle laadpunten zichtbaar zijn en moet het startregister zijn ingesteld op -1. (Tenzij er een specifieke configuratie is, vraag in dat geval ondersteuning aan LIFEPOWR).


4. Controleer de modbus server service

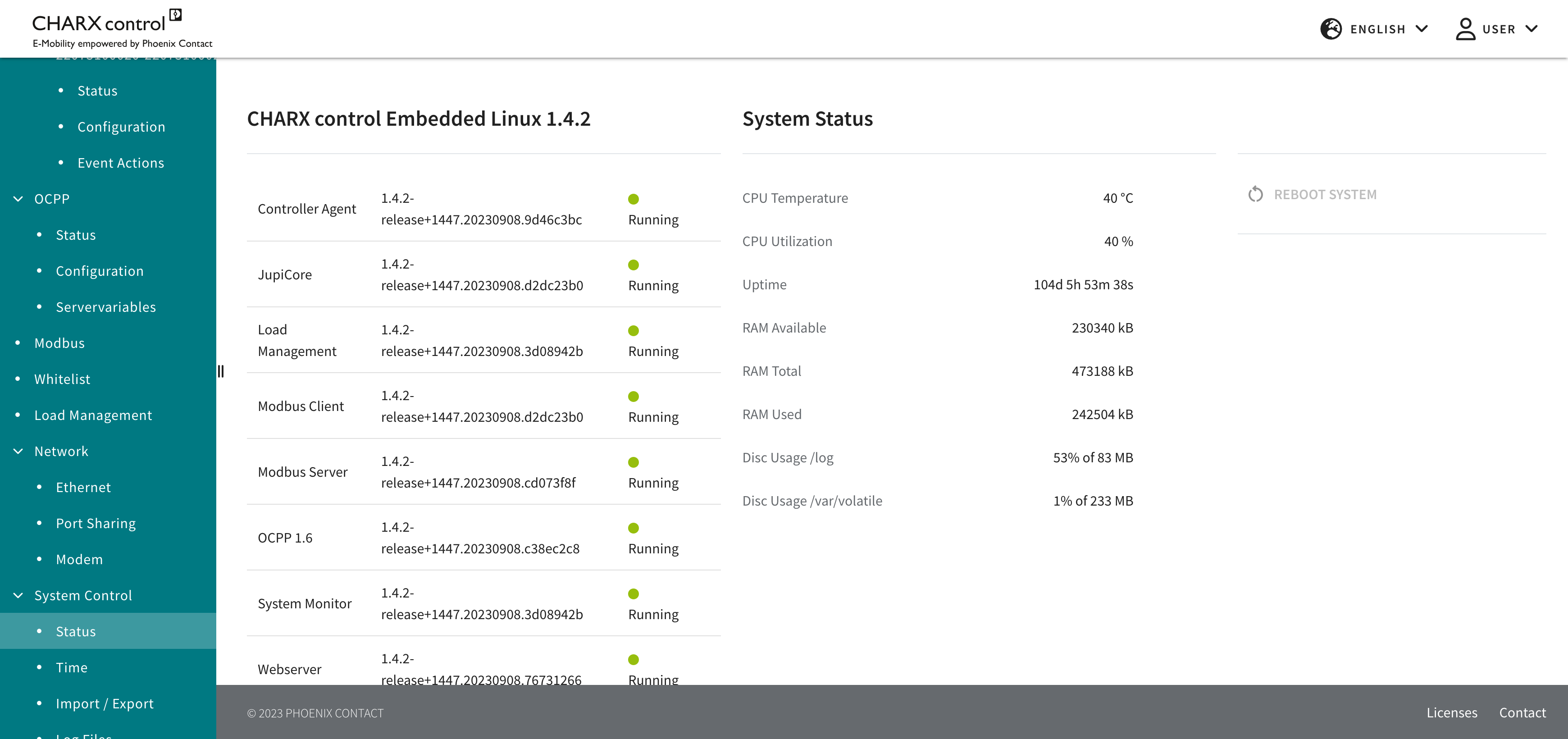

Controleer in SysteemcontroleStatus of de Modbus Server-service actief is.


Handige bronnen

CHARX SEC-3000 installatie- en gebruikershandleiding (kan verouderd zijn, raadpleeg onderstaande website voor actuele documentatie): pdf

CHARX SEC-3000 productpagina:

https://www.phoenixcontact.com/en-pc/products/ac-charging-controller-charx-sec-3000-1139022
