CHARX SEC-3XXX (EV3000) Gids voor het oplossen van problemen

Deze handleiding geeft instructies voor het oplossen van problemen met Phoenix-Contact laders bij bekende problemen.

Spookopladers

Als FlexIO extra laders/laadpunten rapporteert terwijl deze fysiek niet aanwezig zijn, is het waarschijnlijk dat de lader zijn laadpunten verkeerd rapporteert. Dit probleem is waarschijnlijk te wijten aan het feit dat de lader verkeerd is geconfigureerd of een onzuivere update of reset heeft uitgevoerd.

Hoe controleren

1. Maak verbinding met de lader via de lokale webserver(http://ev3000.local/)

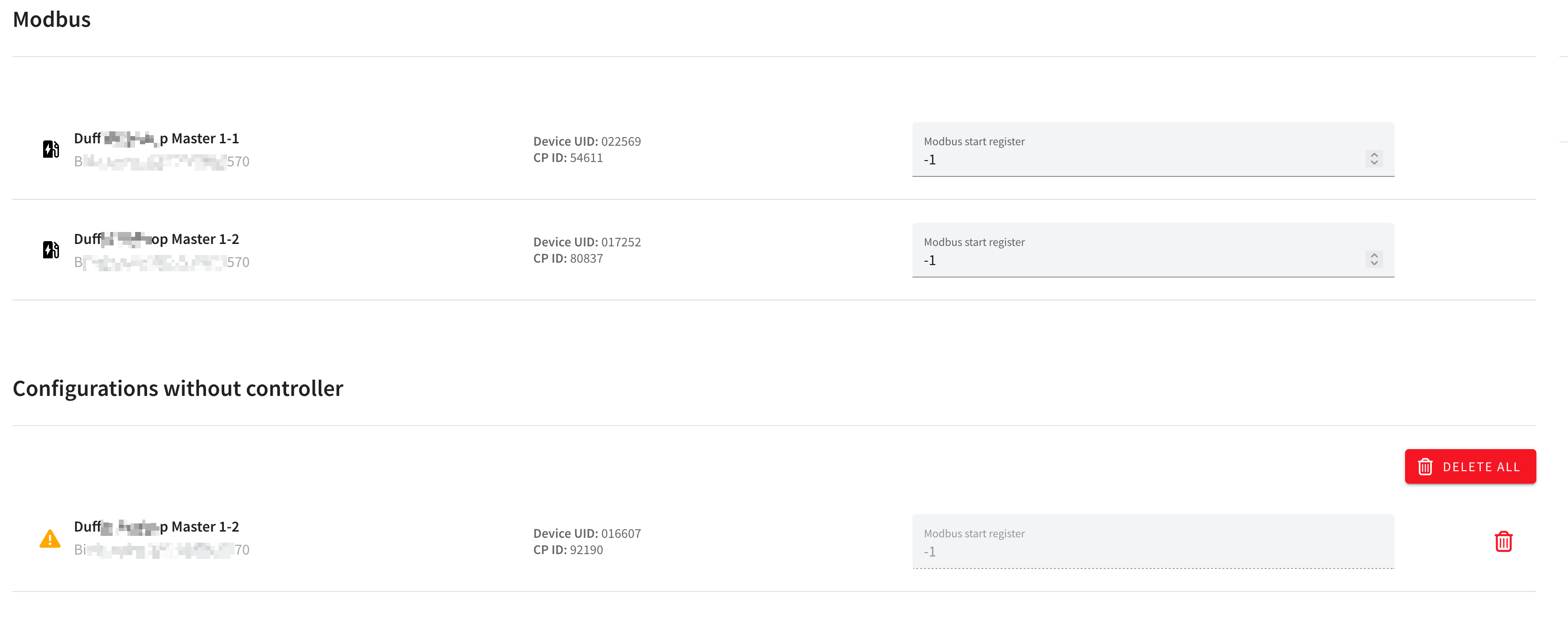

2. Ga naar het tabblad Modbus-instellingen en controleer of er geen extra laders of ongecontroleerde laders zijn. De volgende afbeelding toont een voorbeeld van een verkeerd geconfigureerde lader met extra laadpunten.

Instructies om op te lossen

Hoewel het resetten van de lader de beste manier is om dit probleem op te lossen, wordt het niet altijd aangeraden omdat alle aanpassingen of configuraties verloren kunnen gaan tijdens dat proces.

Als er configuraties zijn zonder controller, kan dit wijzen op een verkeerde configuratie van de lader of een onvolledige installatie of update. Als de lader geen deel uitmaakt van de geconfigureerde (echte en actieve) laadstations, is het raadzaam om de "spooklader" te verwijderen door op de knop ALLES WISSEN te klikken of door op elk afzonderlijk laadpunt te klikken om het te verwijderen(prullenbakpictogram ).

Zorg ervoor dat u weet wat u doet voordat u configuraties verwijdert. Als u het niet zeker weet, neem dan contact op met de fabrikant of installateur voor ondersteuning.

Nuttige bronnen#

CHARX SEC-3000 installatie- en gebruikershandleiding (kan verouderd zijn, raadpleeg onderstaande website voor actuele documentatie): pdf

CHARX SEC-3000 productpagina:

https://www.phoenixcontact.com/en-pc/products/ac-charging-controller-charx-sec-3000-1139022
