SolaX X1/X3 hybride G4

1. Modbus-ondersteuning

De volgende communicatietypes kunnen worden gebruikt om de omvormer aan te sluiten op de FlexiObox:

(optie 1 - voorkeur) Modbus RTU: RS485

Maak verbinding met de omvormer met behulp van de Black Dongle [LMGS] in combinatie met de Solax-adapter [LMA2].

je kan nu een SFTP-kabel aansluiten tussen de LMA2-adapter en de Solax-omvormer.



Zwarte dongle [LMGS]

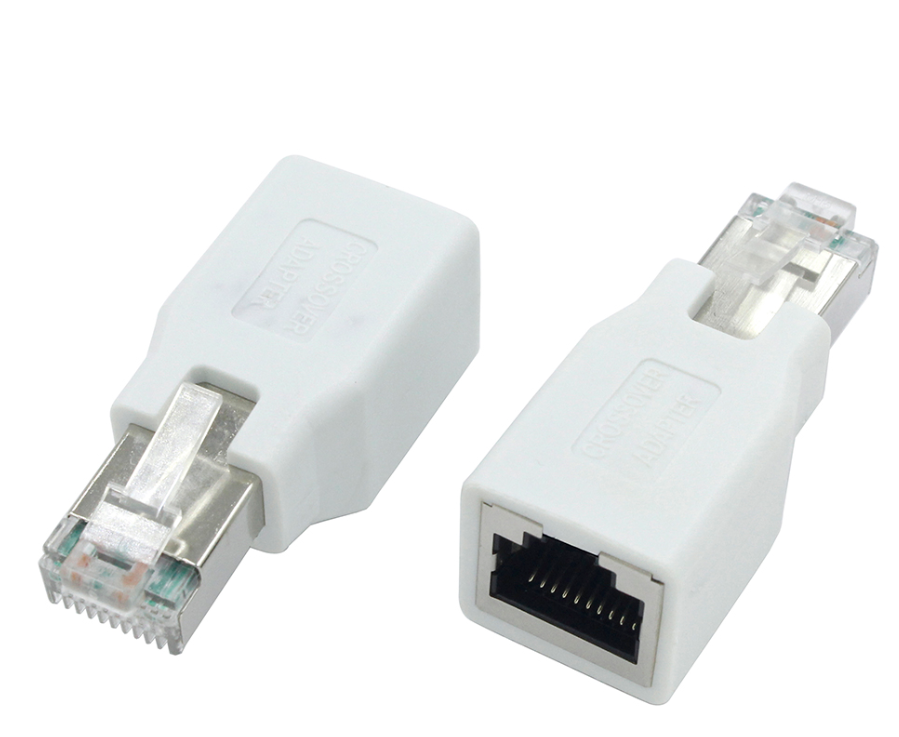

Solax adapter [LMA2]

Gerelateerd: Waar kun je dit product bestellen.

(optie 2) Modbus TCP: Ethernet

Maak verbinding met de omvormer via het lokale Ethernet- of Wi-Fi-netwerk.

Volg voor dit type verbinding de Modbus TCP setup (hoofdstuk 2)


2. De omvormer configureren en aansluiten

(optie 1 - voorkeur) Modbus RTU: RS485

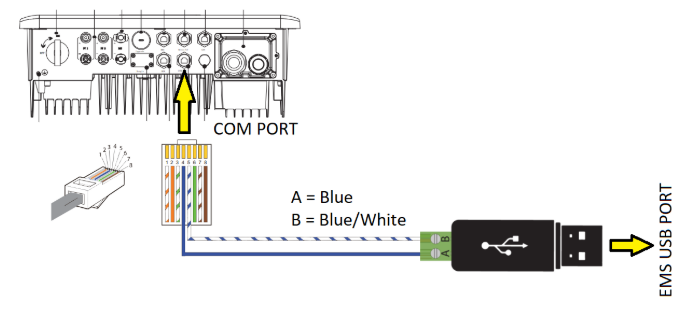

De SolaX X1 Hybrid G4 omvormer ondersteunt Modbus RTU verbindingen via de RJ45 COM-poort van de omvormer.

De Modbus-verbinding is standaard uitgeschakeld en moet op de regelaar worden ingeschakeld via de gebruikersinterface.

  1. Schakel de omvormer uit

  2. Steek de RJ45-connector van de ethernetkabel in de COM-poort van de omvormer.


  1. Steek de RJ45-connector in de SolaX-adapter [LMA2] (vrouwelijke connector) en steek de SolaX-adapter [LMA2] (mannelijke connector) in de Black Dongle [LMGS] (vrouwelijke connector).

    Sluit het andere uiteinde van de kabel (USB) aan op de FlexiObox.
    je kan welke 4 USB-poorten je wilt gebruiken (2x USB 2.0 zwart en 2x USB 3.0 blauw).

  2. Sluit de USB-dongle aan op de FlexiObox.
    je kan welke 4 USB-poorten je wilt gebruiken (2x USB 2.0 zwart en 2x USB 3.0 blauw).

  3. De omvormer inschakelen

  4. Schakel Modbus in door via het displaymenu van de omvormer de COM-poortfunctie in te stellen
    Ga naar het item „Com port select”:

Instellingen >> Productie-instellingen >> Com-poort selecteren

en selecteer Modbus

  1. De FlexiObox detecteert de omvormer nadat de verbinding tot stand is gebracht


(optie 2) Modbus TCP: Ethernet

  1. Sluit de Pocket Wi-Fi of Pocket LAN dongle aan op de omvormer

  2. Volg de handleiding van de fabrikant om de dongle aan te sluiten op hetzelfde netwerksubnet als de FlexiObox

  3. Eenmaal aangesloten is er geen extra configuratie nodig om Modbus in te schakelen en wordt de omvormer automatisch gedetecteerd door FlexiO.
