Deze integratiegids is compatibel met de volgende Fronius producten:

  • Fronius Symo GEN24

  • Fronius Primo GEN24


1. Modbus-ondersteuning

De volgende communicatietypes kunnen worden gebruikt om de omvormer aan te sluiten op de FlexiObox:

(optie 1 - voorkeur) Modbus RTU: RS485

Maak verbinding met de omvormer met behulp van de Black Dongle [LMGS] in combinatie met de Fronius adapter [LMA2].

Zwarte dongle [LMGS]



Fronius-adapter [LMA2]

De Modbus-communicatie is standaard uitgeschakeld en moet worden ingeschakeld via de gebruikersinterface: zie sectie 2.

Gerelateerd: Waar kun je dit product bestellen.


(optie 2) Modbus TCP: Ethernet

Maak verbinding met de omvormer via het lokale Ethernet- of Wi-Fi-netwerk.

2. Modbus inschakelen op de regelaar

Fronius omvormer gebruikersinterface

Toegang tot de gebruikersinterface van de omvormer

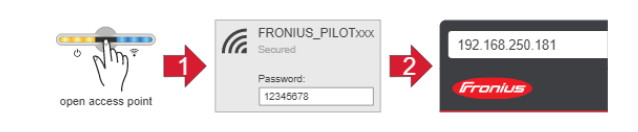

  1. Raak de optische sensor aan de voorkant van de omvormer één keer aan om het WLAN-toegangspunt te activeren.
    Het rechter LED-lampje knippert blauw wanneer het toegangspunt actief is.

  2. Verbind je laptop / tablet / smartphone met het nu beschikbare WLAN-netwerk "fronius_3xxxxxxx" (netwerksleutel: 12345678).

  3. Voer het volgende IP-adres in de adresbalk van je browser in (bijv. Google Chrome): "192.168.250.181".

  4. Open de webinterface van de omvormer

  5. Selecteer "Communicatie

  6. Open het menu-item "Modbus

(optie 1 - voorkeur) Modbus RTU:

  1. Selecteer onder "Modbus RTU interface 1" de optie "SLAVE

  2. Activeer "Regelaarbesturing via Modbus".

  3. Stel "Baudrate" in op "9600" (standaard).

  4. Stel "Pariteit" in op "Geen" (standaard)

  5. Stel "Inverter address" in op "1" (fabrieksinstelling)

  6. Stel "Meter address" in op "200" (standaard).

(optie 2) Modbus TCP:

  1. Activeer de optie "Slave als Modbus TCP

  2. Activeer "Regelaarbesturing via Modbus".

  3. Modbus-poort" instellen op "502" (fabrieksinstelling)

  4. Stel "Meter address" in op "200" (standaard).

3. Bedrading

je kan dit hoofdstuk je kan als de omvormer al is aangesloten op het lokale netwerk en dus communiceert met FlexiObox via Ethernet of wifi.
Volg anders de onderstaande stappen.

(optie 1 - voorkeur) Modbus RTU:

Sluit de FlexiObox aan via RS485 met behulp van de Black Dongle [LMGS] in combinatie met de Fronius adapter [LMA2].

Verwijder de afdekking van de omvormer zoals beschreven in de handleiding van de fabrikant.
Trek de connector van het Modbus-aansluitblok los van de communicatiekaart.

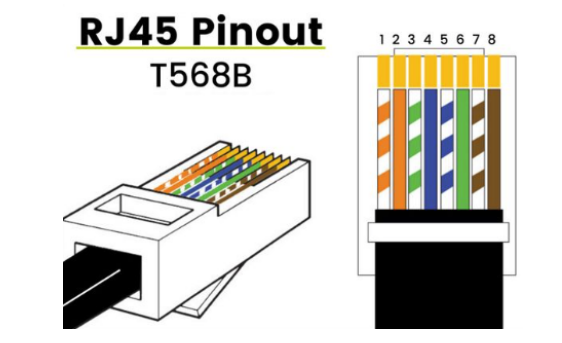

Krimp een RJ45-connector op aan één uiteinde van een UTP- of S/FTP-kabel met de juiste lengte, volgens de T568B-standaard.



Maak verbinding met het andere uiteinde van de S/FTP-kabel:

  • de blauwe draad naar de M1+ klem van de omvormer

  • de blauw/witte draad naar de M1-aansluiting

De M0-poort kan worden gebruikt als de M1-poort niet beschikbaar is.

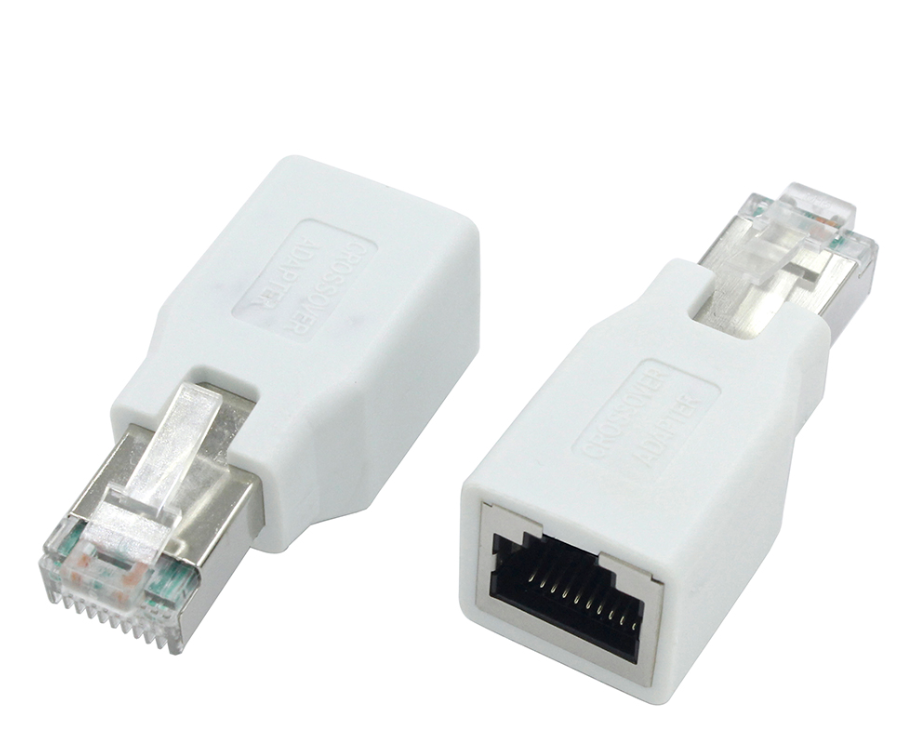

Steek de RJ45-connector in de Fronius-adapter [LMA2] (vrouwelijke connector) en steek de Fronius-adapter [LMA2] (mannelijke connector) in de Black Dongle [LMGS] (vrouwelijke connector).

Sluit het andere uiteinde van de kabel (USB) aan op de FlexiObox.
je kan welke 4 USB-poorten je kan wilt gebruiken (2x USB 2.0 zwart en 2x USB 3.0 blauw).


(optie 2) Modbus TCP:

Sluit de FlexiObox via het lokale netwerk.

Volg de handleiding van de fabrikant voor het aansluiten van de omvormer op het lokale netwerk via ethernet of wifi.


Zowel de omvormer als FlexiObox moeten zich in hetzelfde subnet (lokaal netwerk) bevinden.
Lees ook FlexiObox basiskennis van netwerken


4. Technische ondersteuning

Bezoek de ondersteuningspagina.
