1. Aansluitgids

1.1. Vereenvoudigd aansluitschema

1.2. Hoe de omvormer FlexiO op FlexiO aansluiten

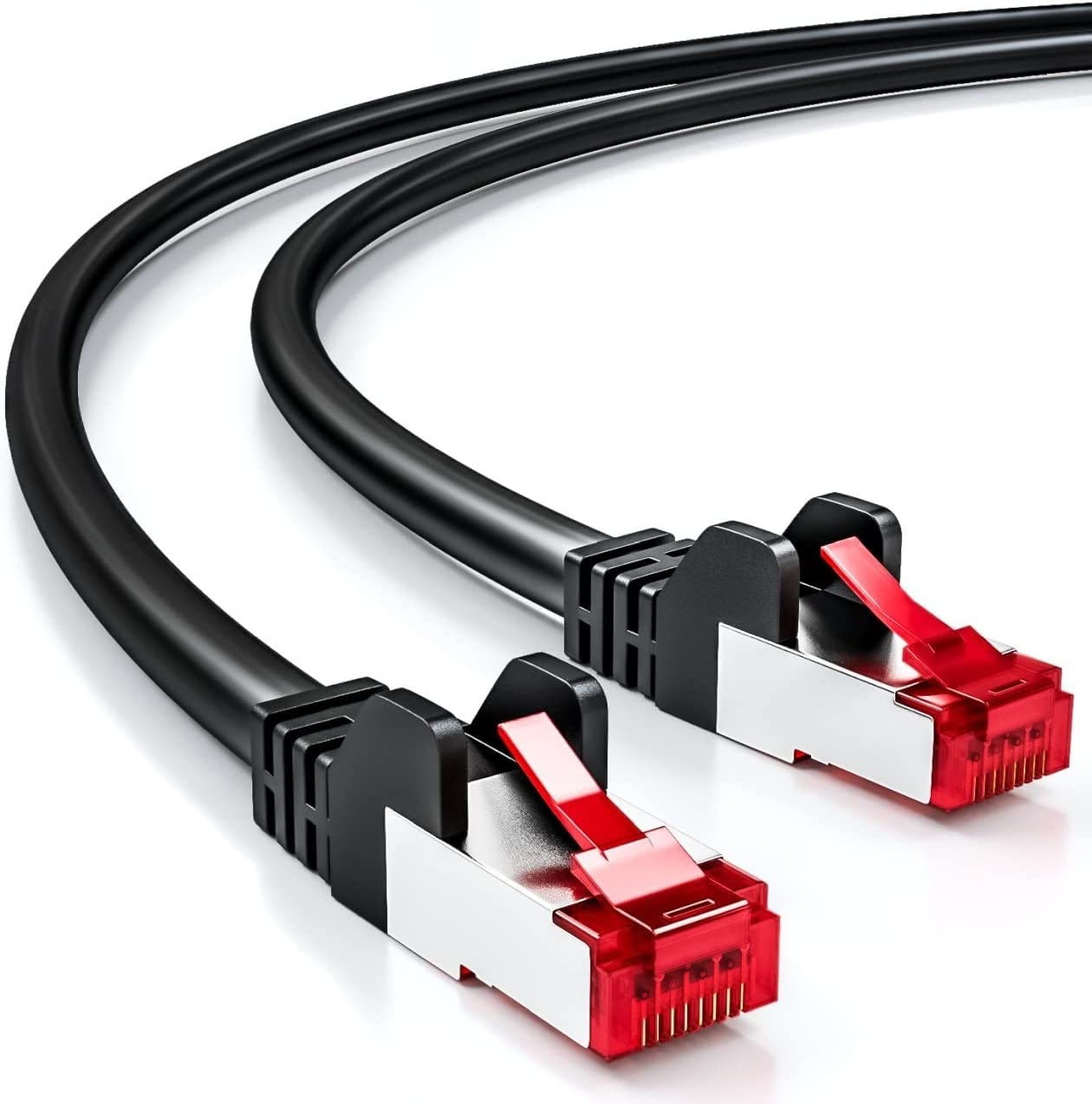

• Gebruik een S/FTP-kabel [LSF2], LMA1-dongle en een LMGS -dongle

• Sluit de SFTP-kabel aan op de RS485-poort van de omvormer, zoals hieronder beschreven.


Volg de onderstaande stappen voor het aansluiten van RS485-communicatie:

1. Maak de kabelwartels op het COM-aansluitdeksel los en draai vervolgens de 4 schroeven
   op het COM-aansluitdeksel los.

2. Leid de communicatiekabels door de wartels van het deksel van de COM-aansluiting
   , draai de wartelmoeren van de wartels niet vast.
   Steek de RJ45-stekkers in de betreffende RJ45-bussen.

3. Plaats het COM-aansluitdeksel tegen de omvormerbehuizing en draai de 4 schroeven
   vast, draai ten slotte de wartelmoer van de wartels vast.

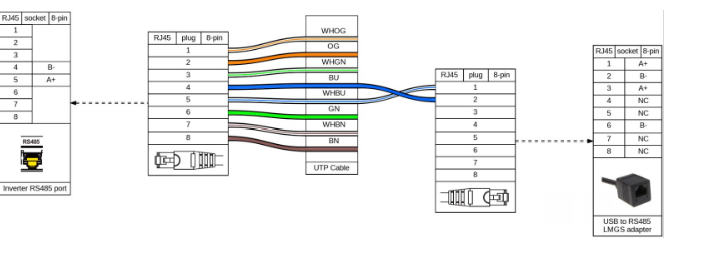

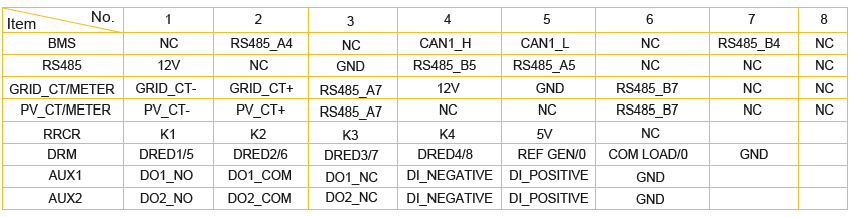

   De pindefinitie van de communicatiepoorten:

• Knip de andere kant van de SFTP-kabel door en sluit wit/blauw aan op pin 1 van de LMA1-connector. De blauwe draad gaat naar pin 2 en de afscherming gaat naar GND.

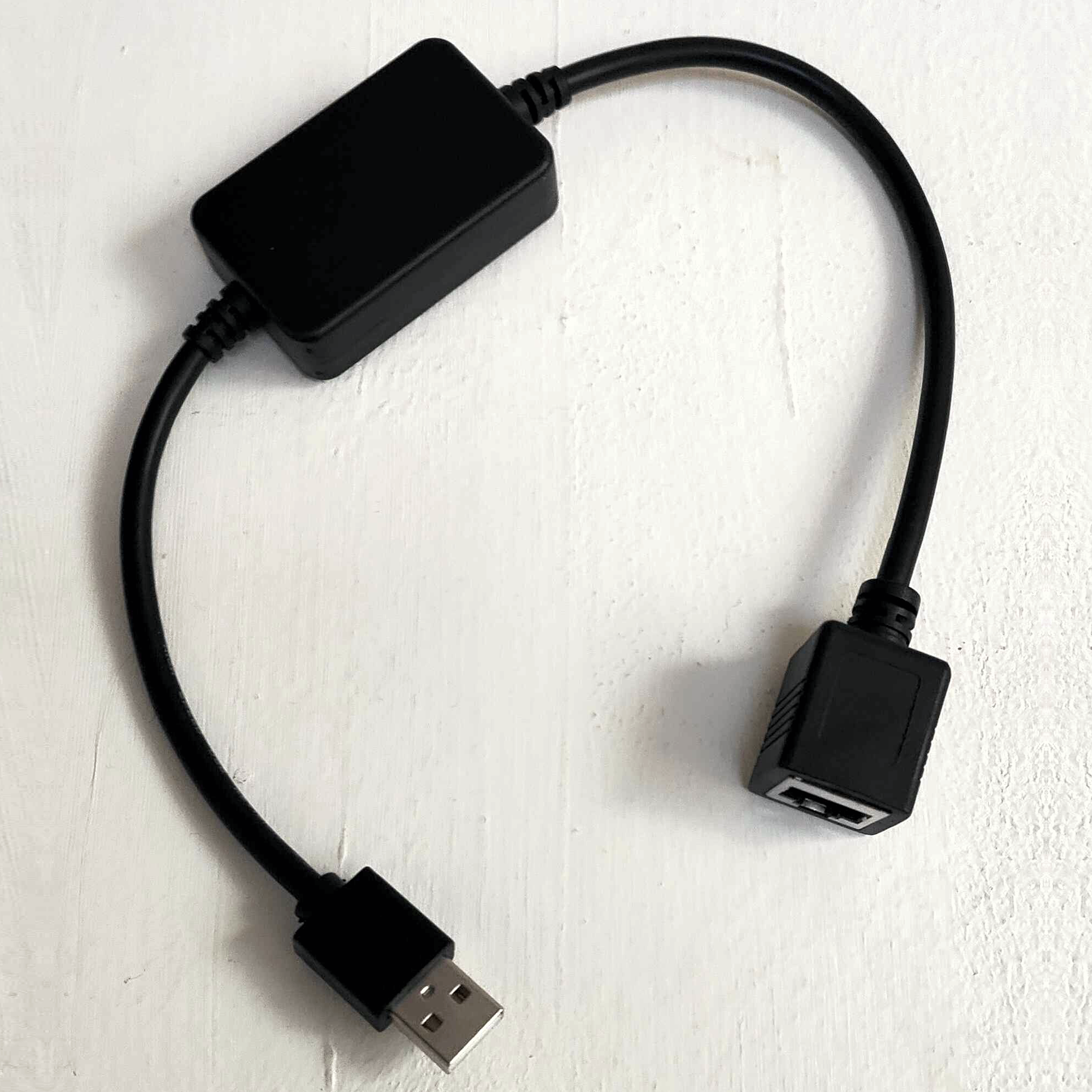

• Sluit de LMA1-adapter aan op de RJ45-connector van de LMGS-dongle.

• Sluit de USB-connector van de LMSG aan op een vrije USB-poort op de FlexiObox

3. Modbus activeringsgids

Om Modbus op de Alpha ESS-omvormer te activeren, neemt u contact op met de servicedesk van Alpha ESS en vraagt u om een firmware-update. Geef het serienummer van de omvormer door.
