Solinteg

Deze integratiegids is compatibel met de volgende apparaten:

• Solinteg INTEG M - serie

1. Bedrading

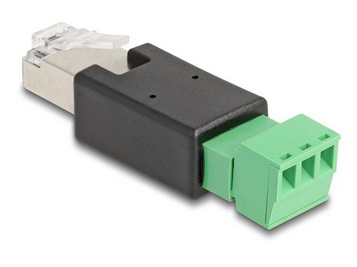

1. Maak verbinding met de omvormer met behulp van de Black Dongle [LMGS] in combinatie met de RTU-adapter [LMA1].

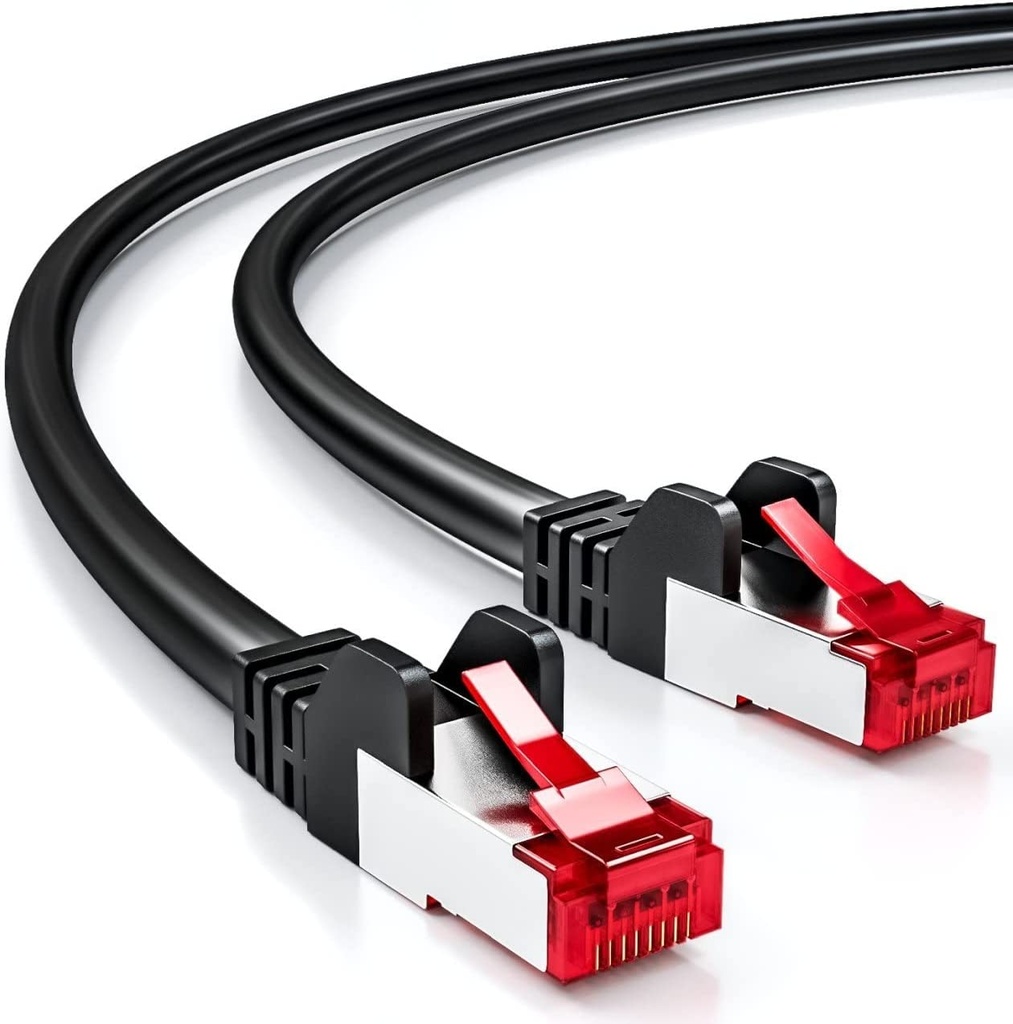

2. Strip een SFTP/UTP-kabel aan beide zijden.

3. Sluit de blauwe draad aan op de A-aansluiting van de LMA1-adapter. En de blauw/witte draad op de B-aansluiting

4. Sluit aan het andere uiteinde van de kabel de blauw/witte draad aan op connectorpin 13 en de massieve blauwe draad op pin 14 in de omvormer.

5. Sluit ten slotte het USB-uiteinde van de dongle aan op een beschikbare USB-poort van de FlexiObox en verbind de LMGS met de LMA1-dongle.




2. Modbus inschakelen

Modbus is standaard ingeschakeld, er is geen extra configuratie nodig.
