1. Modbus-ondersteuning

De Sunny Boy Storage 3.7 / 5.0 / 6.0 modellen ondersteunen modbus TCP-verbindingen. De modbusverbinding is standaard uitgeschakeld en moet op de gebruikersinterface van de omvormer worden ingeschakeld.

2. Aansluitgids

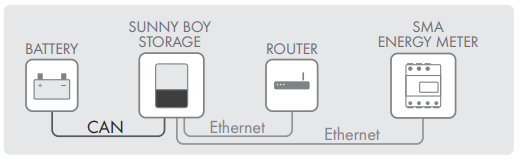

2.1. Vereenvoudigd aansluitschema

2.2. De netwerkkabels aansluiten

• Koppel de omvormer los van alle spanningsbronnen.

• Verwijder de afdichtpluggen uit de netwerkaansluitopening op de omvormer.

• Steek de wartel in de opening en draai hem vast met de contramoer van binnenuit.

• Snijd met een buxus in de kabeldoorvoer met twee gaten. Hierdoor wordt de kabel in de doorvoer gedrukt.

• Druk de kabelsteunhuls in de tweegaats kabelschroefverbinding.

• Steek de kabel in de behuizingopening van de kabelsteunhuls met twee gaten.

• Leid één uiteinde van elke netwerkkabel in de omvormer.

• Steek de netwerkstekker van elke kabel in een van de netwerkaansluitingen van de communicatiemodule.

• Controleer of de netwerkconnector goed op zijn plaats zit door lichtjes aan elke kabel te trekken.

• Sluit het andere uiteinde van de netwerkkabel aan op het lokale netwerk.

3. Modbus activeringsgids

3.1. Verbinding maken met de gebruikersinterface

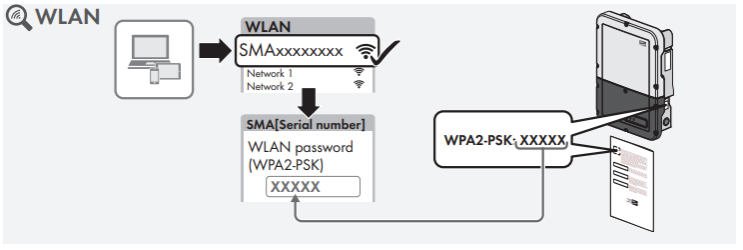

• Zoek naar Wi-Fi-netwerken met je slimme apparaat.

• Selecteer de SSID van het product SMA[serienummer] in de lijst met de gedetecteerde Wi-Fi-netwerken.

• Voer het apparaatspecifieke Wi-Fi-wachtwoord in (zie WPA2-PSK op het typeplaatje van het product of de achterkant van de meegeleverde handleiding).

• Open de webbrowser van je smartapparaat en voer https://smalogin.net in de adresbalk in.

• Als de aanmeldingspagina van de gebruikersinterface niet wordt geopend, voer dan het IP-adres 192.168.12.3 in de adresbalk van de webbrowser in.

3.2. Modbus activering

• Maak een verbinding met de gebruikersinterface (paragraaf 3.1).

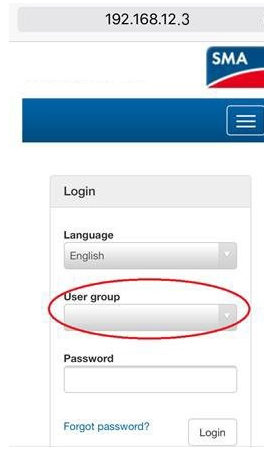

• Selecteer de gewenste taal in de vervolgkeuzelijst Taal.

• Selecteer in de vervolgkeuzelijst Gebruikersgroep de optie Installateur.

• Voer het wachtwoord in het veld Wachtwoord in.

• Selecteer Aanmelden.

• Selecteer het tabblad Apparaatparameters.

• Selecteer [Edit parameters].

• Selecteer de parametergroep Externe communicatie.

• Voer de volgende instellingen in de groep Modbus > TCP Server in om de TCP-server te activeren:

  • Selecteer in de vervolgkeuzelijst Geactiveerd de optie Ja

  • Voer in het veld Port de waarde 502 in (standaardinstelling: 502).

  • Selecteer [Alles opslaan].
