Growatt
1. Modbus-ondersteuning
1.1 Modbus RTU
1.1.1 RTU met behulp van LMGS
Voor de verbinding tussen de FlexiObox de omvormer je kan de SFTP-kabel je kan .
Schematisch ziet het er als volgt uit: omvormer - SFTP – LMGS – FlexiObox

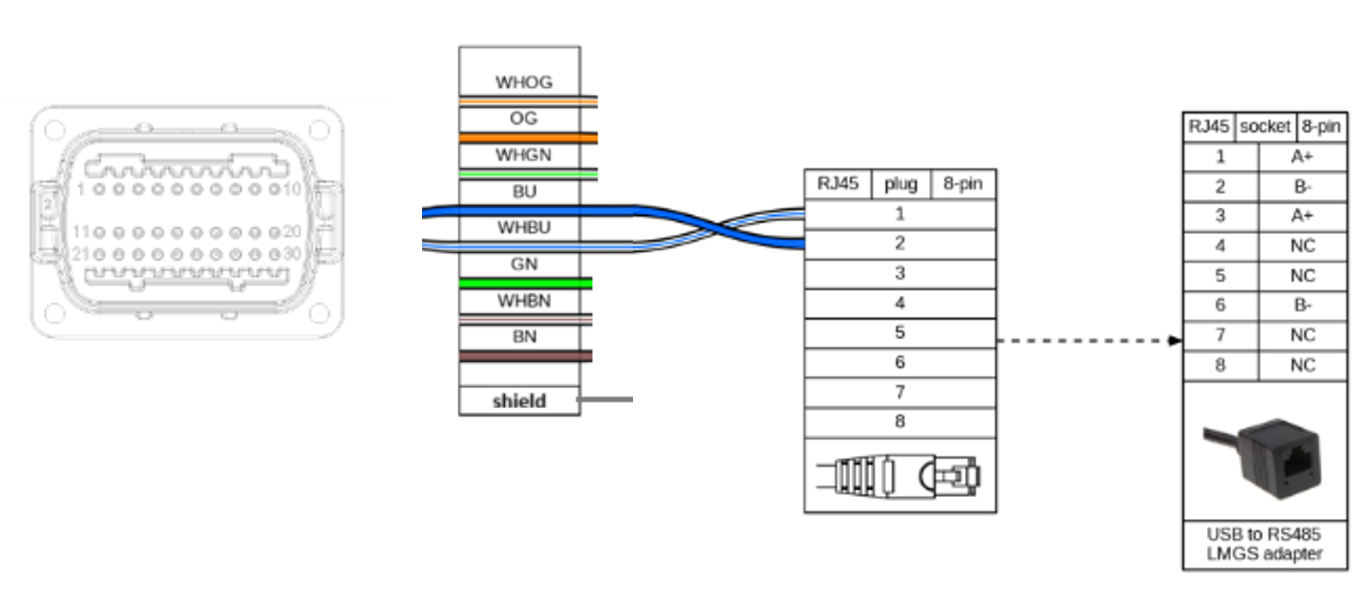

Het is de bedoeling om de 2 RJ45-connectoren af te knippen en een paar (bijvoorbeeld blauw en blauw/wit) in de kabel te gebruiken voor de aansluiting.

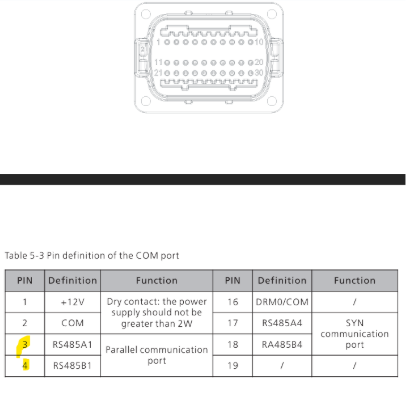

Omvormerzijde:
Blauw/wit in poort 3
Blauw in poort 4
FlexiObox :
De andere kant van de SFTP-kabel moet worden doorgeknipt en er moet een nieuwe RJ45-connector worden geplaatst:
blauw/wit op pin1
blauw op pin2
De nieuwe RJ45-connector past in de LMGS-adapter.
De USB kan worden aangesloten op een van de 4 poorten in de FlexiObox.
1.1.2 Alternatieve oplossing met LMA1
Schematisch ziet het er als volgt uit: omvormer - SFTP – LMA1 - LMGS – FlexiObox
Het is de bedoeling om de 2 RJ45-connectoren af te knippen en een paar (bijvoorbeeld blauw en blauw/wit) in de kabel te gebruiken voor de aansluiting.
Omvormerzijde:
Blauw/wit in poort 3
Blauw in poort 4
FlexiObox :

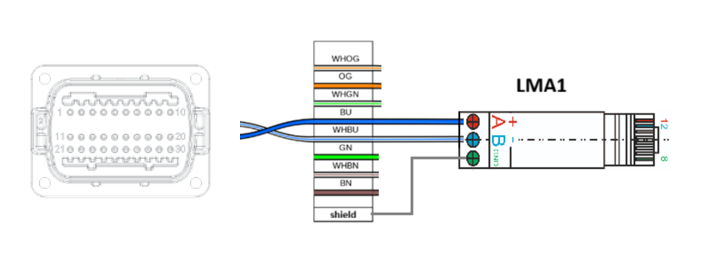

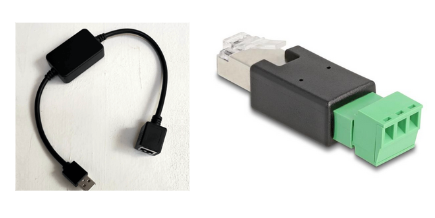

Maak verbinding met de omvormer met behulp van de zwarte dongle [LMGS] in combinatie met de RTU-adapter [LMA1].
Strip een SFTP/UTP-kabel aan beide uiteinden.
Sluit de blauwe draad aan op de A-aansluiting van de LMA1-adapter. En de blauw/witte draad op de B-aansluiting.
Sluit de LMGS aan op de LMA1-dongle.
Sluit ten slotte het USB-uiteinde van de LMGS-dongle aan op een beschikbare USB-poort op de FlexiObox.
2. Noodzakelijke firmware-upgrade
Wat betreft SunSpec-compatibiliteit: alleen apparaten met ZBDC-firmware kunnen worden geüpgraded naar versie ZBDC0016 of hoger, die het SunSpec-protocol ondersteunt.
Als het apparaat al een ZBDC-versieis, kan het direct worden geüpgraded naar de opgegeven firmwareversie (≥ ZBDC0016) voor SunSpec-ondersteuning.
Als het apparaat een ZBDB-versieis, moet de productiedatum worden gecontroleerd:
Voor productie na mei-juni 2023 zijn de omvormers al uitgerust met de grotere geheugenchip. In dit geval kunnen ze worden geflashed met tussentijdse software om te migreren naar ZBDC, en vervolgens verder worden geüpgraded.
Voor eerdere producties ondersteunt de kleinere geheugenhardware geen upgrade naar ZBDC, waardoor SunSpec niet kan worden ingeschakeld.

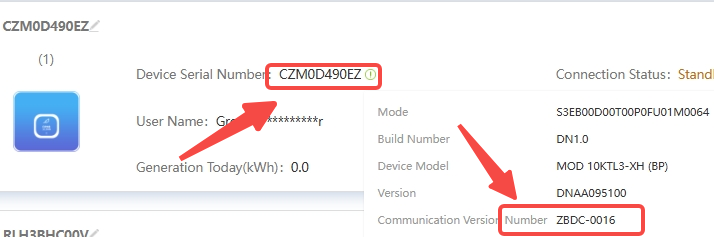

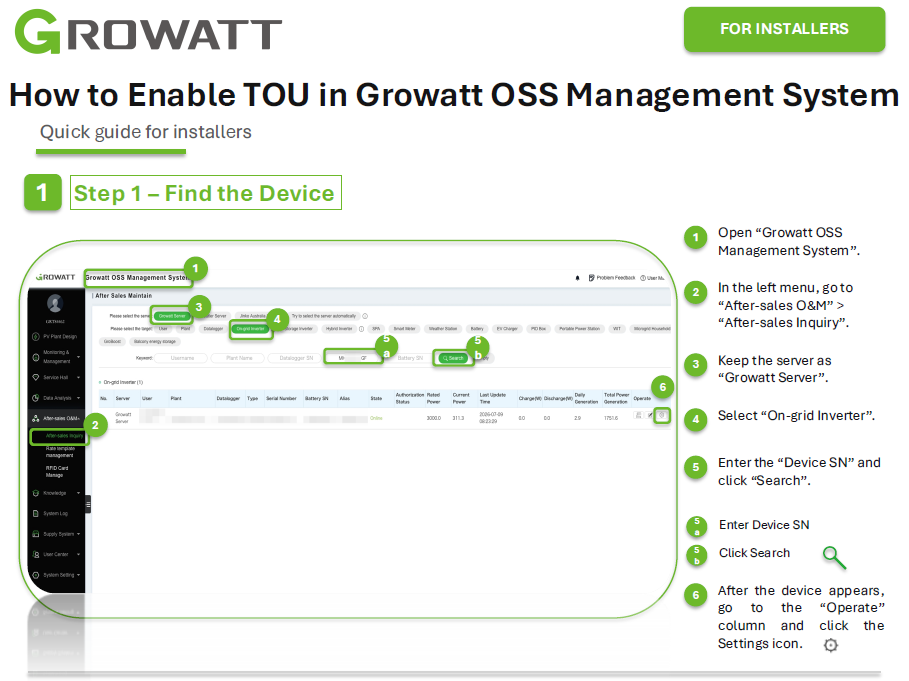

Deze controle kan meestal vooraf worden uitgevoerd via de SN-query in OSS, zodat de installateur vóór de installatie weet of het upgradepad mogelijk is. De onderstaande afbeelding toont het versienummer dat via de SN is opgehaald.
Met behulp van het serienummer en het onderstaande schema je kan de productiedatum je kan .
Voorbeeld: CZM0F4F07L

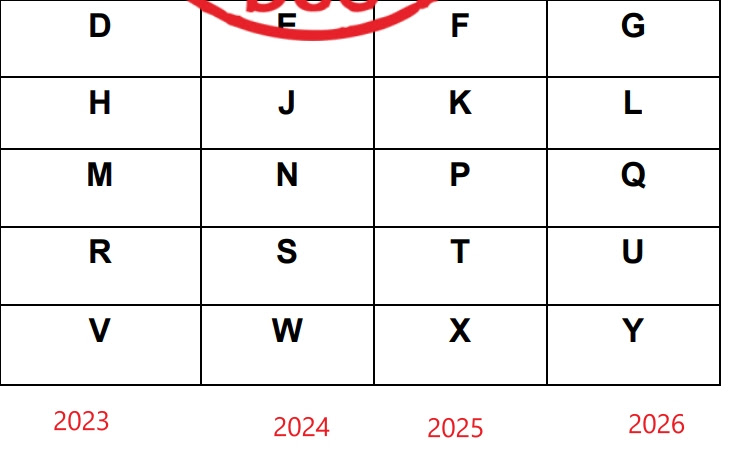

Het vijfde teken is het jaar ->CZM0F4F07L(jaar; 2025)

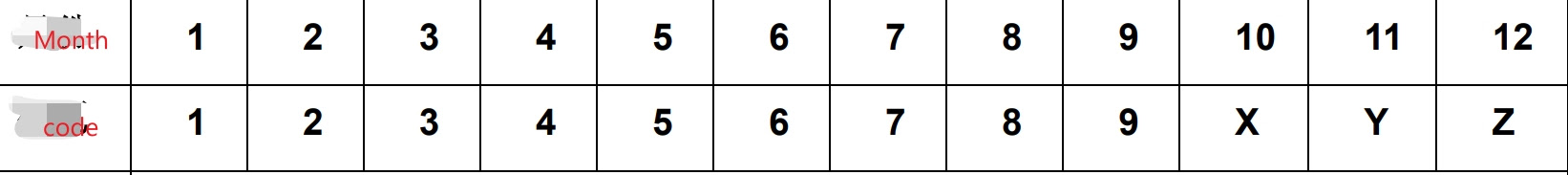

Het zesde teken is de maand ->CZM0F4F07L(maand; april)
