Solis omvormers voor energieopslag
Zie FlexiO omvormers & laadstations voor de compatibiliteitslijst van omvormers.
BELANGRIJK: de Solis Modbus-kabel (productnummer LMS) is uit productie genomen.
Gebruik Solis DataLogger S2-WL-ST (Modbus TCP) (niet verkocht door LIFEPOWR).
In dit gedeelte vind je instructies over hoe je FlexiO kunt integreren met Solis energieopslagomvormers.
Deze richtlijn geeft instructies voor het aansluiten van de FlexiObox en het configureren van FlexiO.
Raadpleeg de afzonderlijke Batterij en omvormerhandleidingen van de fabrikant voor gedetailleerde hardware-instructies.
1. Modbus-ondersteuning
LIFEPOWR raadt de Solis datalogger S2 WL ST aan, omdat deze alle Solis-modellen ondersteunt.
Sommige modellen ondersteunen ook een seriële (RTU) aansluiting, dit wordt hieronder aangegeven. De Solis Modbus kabel (productnummer LMS) is uit productie genomen omdat we de voorkeur geven aan de Solis datalogger.
1.2. Solis-datalogger S2 WL ST
Ondersteunde modellen
RHI
RAI
S5-EH
S6-EH3P

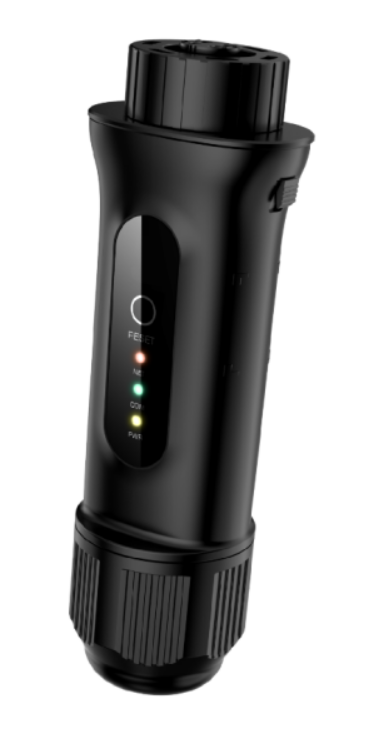

De verbinding tussen FlexiObox en Solis-omvormer wordt tot stand gebracht via het lokale netwerk met behulp van de Solis-datalogger S2 WL ST (Solis Dual LAN & WIFI Stick).
Het wordt sterk aanbevolen om de datalogger met een UTP-kabel aan te sluiten om een bekabelde internetverbinding voor de omvormer tot stand te brengen. Een wifi-verbinding is mogelijk, maar onder voorbehoud van een minder kwalitatieve en minder stabiele verbinding.
De datalogger stuurt gegevens naar SolisCloud en FlexiO samen.
Belangrijk om de Solis datalogger te upgraden naar firmware 100101a3. Deze firmware (100101A3) wordt automatisch aangepast naar versie 100101AE.
Een firmware upgrade dient aangevraagd te worden bij Solis support. Helaas is het op dit moment niet mogelijk om dit als 3rd party uit te voeren.
1.3. Alternatief: Seriële (RTU) aansluiting
Ondersteunde modellen
S6-EH3P

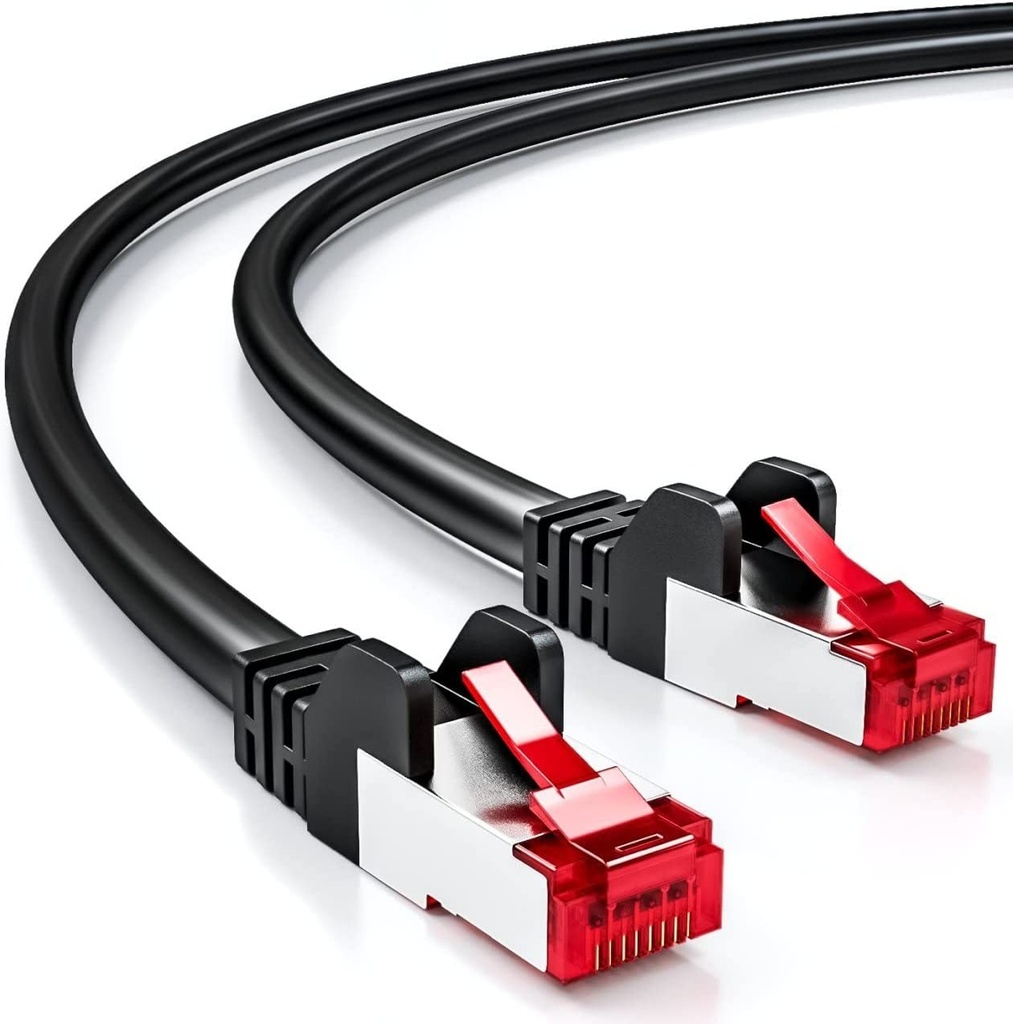

De verbinding tussen FlexiObox en Solis omvormer wordt tot stand gebracht door een seriële kabel (SFTP) die je moet aanpassen en een LMGS-adapter die je kunt vinden in de Lifepowr webshop.
Gerelateerd: Waar kun je deze producten bestellen.
1.3.1. SFTP-kabel aanpassen

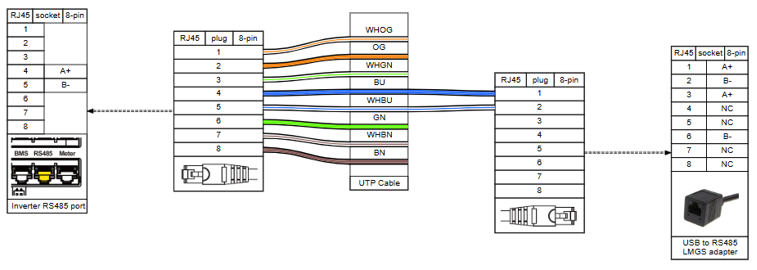

Afhankelijk van het model moeten de draden anders worden aangesloten.
S6-EH3P (5-10)K en S6-EH3P (30-50)K
Strip één kant van de SFTP-kabel en sluit een nieuwe RJ45-connector aan met alleen blauw op pin 1 en blauw/wit op pin 2.
S6-EH3P (12-20)K
Strip één kant van de SFTP-kabel en sluit een nieuwe RJ45-connector aan met alleen oranje/wit op pin 1 en oranje op pin 2.
1.3.2. Aansluiting op de omvormer en FlexiObox
Steek de standaardzijde van de SFTP-kabel (8 draden) in de RS485-poort van de omvormer.
Sluit de aangepaste RJ45-connector (2 draden) aan op de LMGS-adapter
Steek de USB-zijde van de LMGS-adapter in een van de 4 USB-poorten van de FlexiObox.
