SolarEdge
Deze integratiegids is compatibel met de volgende SolarEdge StorEdge® producten:
StorEdge® enkelfasige omvormer
StorEdge® driefasige omvormer
SolarEdge eenfasige omvormer + StorEdge® interface
SolarEdge eenfasige omvormer + SolarEdge Home Batterij 400V
Afhankelijk van hun type kunnen SolarEdge apparaten op een van de twee manieren worden geconfigureerd:
SetApp gebruiken
Het LCD-scherm gebruiken (alleen firmwareversie 3.xxxx en hoger)
1. Modbus-ondersteuning
De volgende communicatietypes kunnen worden gebruikt om de SolarEdge apparaten op de FlexiObox aan te sluiten.
Optie 1) Ethernet - Verbind de omvormer met de FlexiObox via het lokale netwerk (Modbus TCP).
Optie 2) RS485 - Sluit de omvormer aan op de FlexiObox met behulp van de RS485 dongle (Modbus RTU).
De modbuscommunicatie is standaard uitgeschakeld en moet worden ingeschakeld via de SolarEdge SetApp. Zie hoofdstuk 3 of 4 over hoe u dit kunt inschakelen.
2. Bedrading
Je kunt dit hoofdstuk overslaan als de omvormer al op het lokale netwerk is aangesloten en via ethernet met de FlexIo Box communiceert. Volg anders de onderstaande stappen.
2.1. De afdekking van de omvormer verwijderen

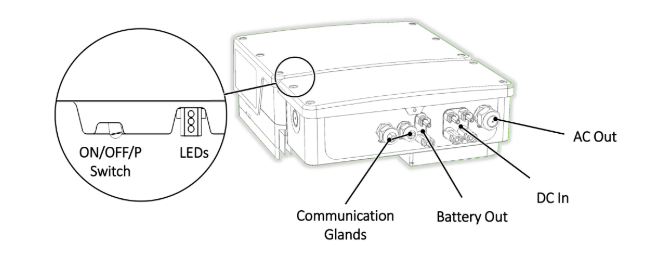

Zet de ON/OFF/P-schakelaar van de omvormer op OFF. Wacht 5 minuten tot de condensatoren ontladen zijn.
Zet de Connection Unit (indien van toepassing) op OFF.
Koppel de AC naar de omvormer los door de stroomonderbrekers op het distributiepaneel uit te schakelen.
Open de inbusschroeven van het deksel van de omvormer en trek het deksel voorzichtig horizontaal voordat u het laat zakken.
2.2 - Optie 1) Verbinding maken met FlexIo via het lokale netwerk
Verwijder de afdekking van de omvormer zoals beschreven in hoofdstuk 2.1.
Open de communicatieklier #1.
Verwijder de plastic verzegeling van een van de grote openingen.
Verwijder de rubberen fitting van de wartel en steek de CAT5/6-kabel door de wartel en door de wartelopening in de omvormer.
Steek de ethernetkabel door de opening in de Connection Unit in de richting van het communicatiebord.
Duw de kabel in de uitgesneden opening van de rubberen fitting.

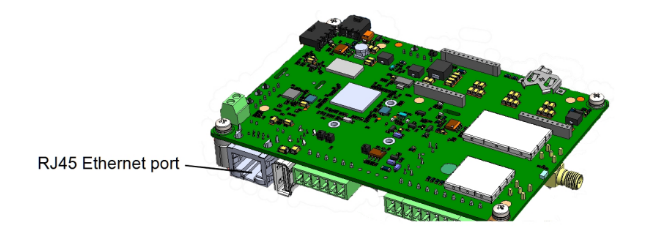

Sluit het ene uiteinde van de ethernetkabel aan op de RJ45-plug op het communicatiebord van de omvormer.
Sluit het andere uiteinde van de ethernetkabel aan op de RJ45-poort van de Ethernet-switch of -router.
Waarschuwing:
Zowel de omvormer als de FlexIo box moeten zich in hetzelfde lokale netwerk bevinden.
2.3 - Optie 2) Verbinding maken met FlexIo via RS485
Verwijder de afdekking van de omvormer zoals beschreven in hoofdstuk 2.1.
Verwijder de verzegeling van een van de openingen in de communicatiewartel en steek de draad door de opening.

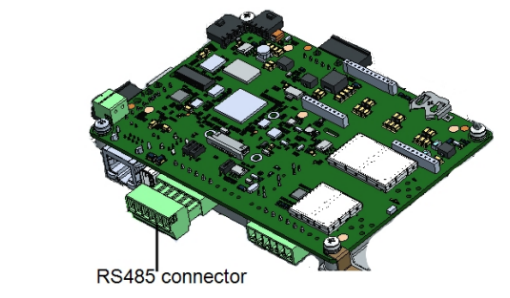

Trek de RS485-aansluitblokconnector uit de communicatiekaart, zoals hieronder afgebeeld.

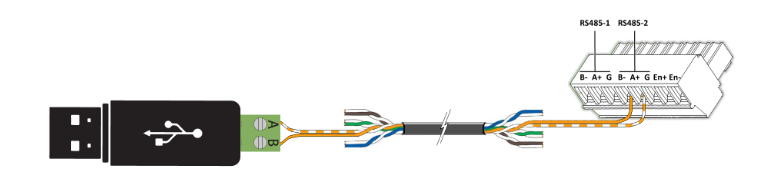

Sluit de RS485-2 aansluitklemmen aan op de FlexIo RS485 dongle aansluitklemmen. Gebruik de oranje/witte geleider om de "A"-klemmen aan te sluiten en de oranje geleider om de "B"-klemmen aan te sluiten.
Opmerking
De RS485-1 poort kan worden gebruikt als de RS485-2 poort niet beschikbaar is.
3. Modbus inschakelen - SetApp-omvormers
Installeer de SolarEdge SetApp-toepassing als dat nog niet is gebeurd.
Inloggen met uw SolarEdge partneraccount
Verbind je telefoon met de omvormer door de QR-code op het label te scannen.
Optie 1) Schakel Modbus TCP in als u het lokale netwerk gebruikt voor de verbinding. Sla stap 5 over bij gebruik van RS485.
Selecteer Communicatie -> Modbus TCP -> Inschakelen
Selecteer Communicatie -> Modbus TCP -> TCP poort -> 1502
Optie 2) Modbus RTU inschakelen. Sla deze stap over als je Modbus TCP gebruikt.
Selecteer Communicatie -> RS485-2 Conf -> Protocol -> SunSpec
Selecteer Communicatie -> RS485-2 Conf -> Apparaat-ID -> 1
Opmerking:
De RS485-1 poort kan worden gebruikt als de RS485-2 poort niet beschikbaar is.
4. Modbus inschakelen - niet-ingestelde omvormers (LCD)
Optie 1) Schakel Modbus TCP in als u het lokale netwerk gebruikt voor de verbinding. Sla stap 2 over bij gebruik van RS485.
Selecteer Communicatie -> LAN Conf -> Modbus TCP -> Inschakelen
Selecteer Communicatie -> Modbus TCP -> TCP poort -> 1502
Optie 2) Modbus RTU inschakelen. Sla deze stap over als je Modbus TCP gebruikt.
Selecteer Communicatie -> Server -> Selecteer een willekeurige serververbinding, behalve RS485 (als de omvormer niet op het SolarEdge monitoring platform is aangesloten, selecteert u Geen).
Selecteer Communicatie -> RS485-1 Conf -> Apparaattype -> Non-SE Logger
Selecteer Communicatie -> RS485-1 Conf -> Protocol -> SunSpec
Selecteer Communicatie -> RS485-1 Conf -> Apparaat-ID -> 1
Opmerking:
De RS485-1 poort kan worden gebruikt als de RS485-2 poort niet beschikbaar is.
