Sigenergie
Deze integratiegids is compatibel met de volgende Sigenergy-producten:
Sigenergy SigStor EC SP
Sigenergy SigStor EC TP
1. Modbus-ondersteuning
De volgende communicatietypes kunnen worden gebruikt om de omvormer met de FlexiObox te verbinden.
Optie 1) Ethernet - Maak verbinding met de frequentieregelaar via het lokale ethernet- of wifi-netwerk (Modbus TCP).
Optie 2) RS485 - Maak verbinding met de frequentieregelaar met behulp van de FlexiObox RS485 dongle (Modbus RTU).
Waarschuwing
De modbuscommunicatie is standaard uitgeschakeld en moet worden ingeschakeld met de mySigen App. Zie hoofdstuk 2.
2. Modbus inschakelen
Installeer de app volgens de instructies in de mySigen App Installer handleiding
Schakel de instelling "Remote EMS Scheduling Enable" in zoals aangegeven in hoofdstuk 2.3.1.5.
Schakel de instelling "ModBus TCP Server Enable" in zoals aangegeven in hoofdstuk 2.4.1.4 (Alleen vereist bij aansluiting via Modbus TCP).
3. Bedrading
3.1 - Optie 1) Sluit de FlexiObox aan via het lokale netwerk (voorkeur)
Volg de installatiehandleiding van de fabrikant voor instructies om de omvormer via ethernet op het lokale netwerk aan te sluiten.
Waarschuwing
Zowel de omvormer als de FlexiObox moeten zich in hetzelfde lokale netwerk bevinden.
3.2 - Optie 2) De FlexiObox aansluiten via RS485
Koppel het COM-klemmenblok van de omvormer los

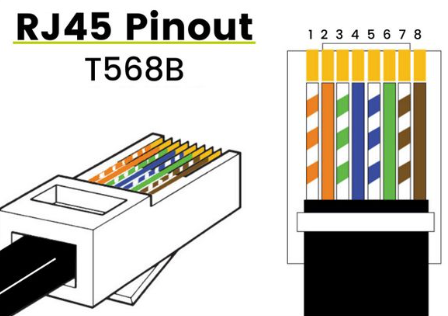

Krimp een RJ45-connector in één uiteinde van een UTP-kabel met de juiste lengte, volgens de T568B-standaard.

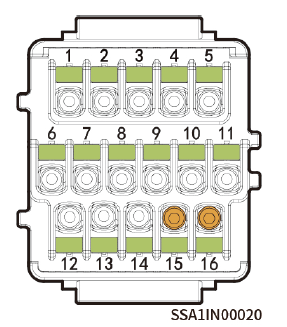

Sluit aan het andere uiteinde van de UTP-kabel de blauwe draad aan op de RS485 1_A+ klem van de omvormer (pin 15) en de blauw/witte draad op de RS485 1_B- klem (pin 16).
Steek de RJ45-connector in de FlexiObox USB-naar-RS485-adapter - Type 2 (Wit).
