SMA - Sunny Tripower 5-10K SE

1. Modbus-ondersteuning

De Sunny Boy StSunny Tripower 5-10K SE modellen ondersteunen modbus TCP-verbindingen. De modbusverbinding is standaard uitgeschakeld en moet op de gebruikersinterface van de omvormer worden ingeschakeld.

2. Aansluitgids

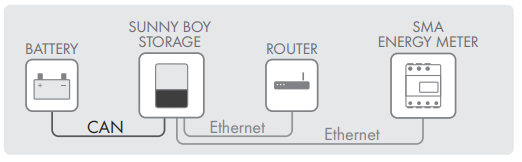

2.1. Vereenvoudigd aansluitschema


2.2. De netwerkkabels aansluiten

  • Koppel de omvormer los van alle spanningsbronnen.

  • Verwijder de afdichtpluggen uit de netwerkaansluitopening op de omvormer.

  • Steek de wartel in de opening en draai hem vast met de contramoer van binnenuit.

  • Snijd met een breekmes in de kabeldoorvoer met twee gaten. Hierdoor wordt de kabel in de doorvoer gedrukt.

  • Druk de kabelsteunhuls in de tweegaats kabelschroefverbinding.

  • Steek de kabel in de behuizingopening van de kabelsteunhuls met twee gaten.

  • Leid één uiteinde van elke netwerkkabel in de omvormer.

  • Steek de netwerkstekker van elke kabel in een van de netwerkaansluitingen van de communicatiemodule.


  • Controleer of de netwerkconnector goed op zijn plaats zit door lichtjes aan elke kabel te trekken.

  • Sluit het andere uiteinde van de netwerkkabel aan op het lokale netwerk.

3. Modbus activeringsgids

3.1. Verbinding maken met de gebruikersinterface

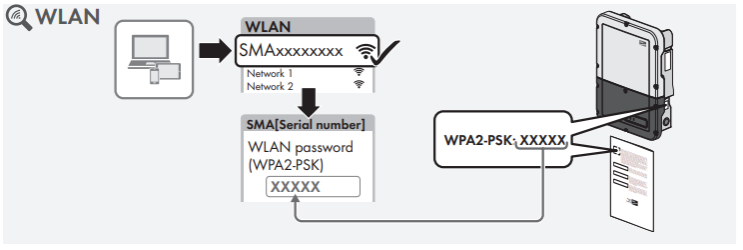

  • Zoek naar Wi-Fi-netwerken met je slimme apparaat.

  • Selecteer de SSID van het product SMA[serienummer] in de lijst met de gedetecteerde Wi-Fi-netwerken.

  • Voer het apparaatspecifieke Wi-Fi-wachtwoord in (zie WPA2-PSK op het typeplaatje van het product of de achterkant van de meegeleverde handleiding).

  • Open de webbrowser van je smartapparaat en voer https://smalogin.net in de adresbalk in.

  • Als de aanmeldingspagina van de gebruikersinterface niet wordt geopend, voer dan het IP-adres 192.168.12.3 in de adresbalk van de webbrowser in.


3.2. Modbus activering

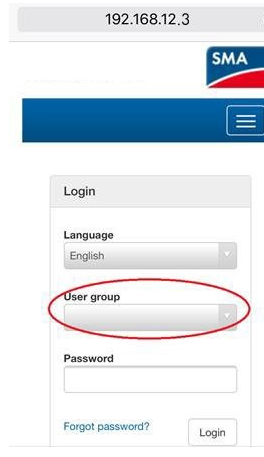

  • Maak een verbinding met de gebruikersinterface (paragraaf 3.1).

  • Selecteer de gewenste taal in de vervolgkeuzelijst Taal.

  • Selecteer in de vervolgkeuzelijst Gebruikersgroep de optie Installateur.

  • Voer het wachtwoord in het veld Wachtwoord in.

  • Selecteer Aanmelden.


  • Selecteer het tabblad Apparaatparameters.

  • Selecteer [Edit parameters].

  • Selecteer de parametergroep Externe communicatie.

  • Voer de volgende instellingen in de groep Modbus > TCP Server in om de TCP-server te activeren:

    • Selecteer in de vervolgkeuzelijst Geactiveerd de optie Ja

    • Voer in het veld Port de waarde 502 in (standaardinstelling: 502).

    • Selecteer [Alles opslaan].
