Solis S6

1. Compatibiliteit

1.1 Niet compatibel

  • Solis S6-EH3P-LV

  • Solis S6-EA1P

  • Solis S6-EA3P

We willen u op transparante wijze informeren over de status van de integratie van de Solis-omvormer S6-EA, die niet verloopt zoals gehoopt.

We ondervinden inconsistenties in de naamgeving van de modellen en de toegepaste vermogensclassificaties. We constateren ook dat er te veel problemen zijn om deze modellen betrouwbaar en soepel te verbinden met FlexiO.

  • FlexiO bijvoorbeeld 5 kW, maar de omvormer kan in werkelijkheid slechts 3 kW laden en ontladen.

  • Er is een kans van 1/3 dat de firmwareversie onjuist is, waardoor de omvormer niet via Modbus kan worden aangestuurd.

Daarom vragen wij u uitdrukkelijk om geen Solis S6-EA-omvormers te installeren in combinatie met LIFEPOWR totdat de fabrikant een oplossing heeft gevonden.

Belangrijk voor installateurs:

Daarnaast zijn er Solis-omvormers in omloop met model RAI-typeplaatjes die in werkelijkheid het model S6-EA1 zijn. Controleer bij aankoop van uw apparaten of u een FlexiO aan de eindgebruiker hebt voorgesteld.

Het juiste model wordt altijd weergegeven via IO-diagnostiek. Zorg ervoor dat dit overeenkomt met het typeplaatje op de omvormer om misverstanden met de eindklant te voorkomen.


1.2 Compatibel

  • Solis S6-EH1P

  • Solis S6-EH3P

  • Solis S6-EH1P(3-10)K-L-PLUS

2. Solis S6: 2 communicatiepoorten (COM1 en COM2)

1.1 COM1-poort (voorkeur)

Deze communicatiepoort wordt gebruikt om de Solis-omvormer te verbinden met de FlexiObox true RTU. We raden het gebruik van dit type verbinding ten zeerste aan omdat het stabieler en betrouwbaarder is.

1.1.1 RTU-aansluiting

De verbinding tussen FlexiObox en Solis omvormer wordt tot stand gebracht door een aangepaste seriële kabel (SFTP) en een LMGS-adapter die je kan vinden in de Lifepowr webshop.

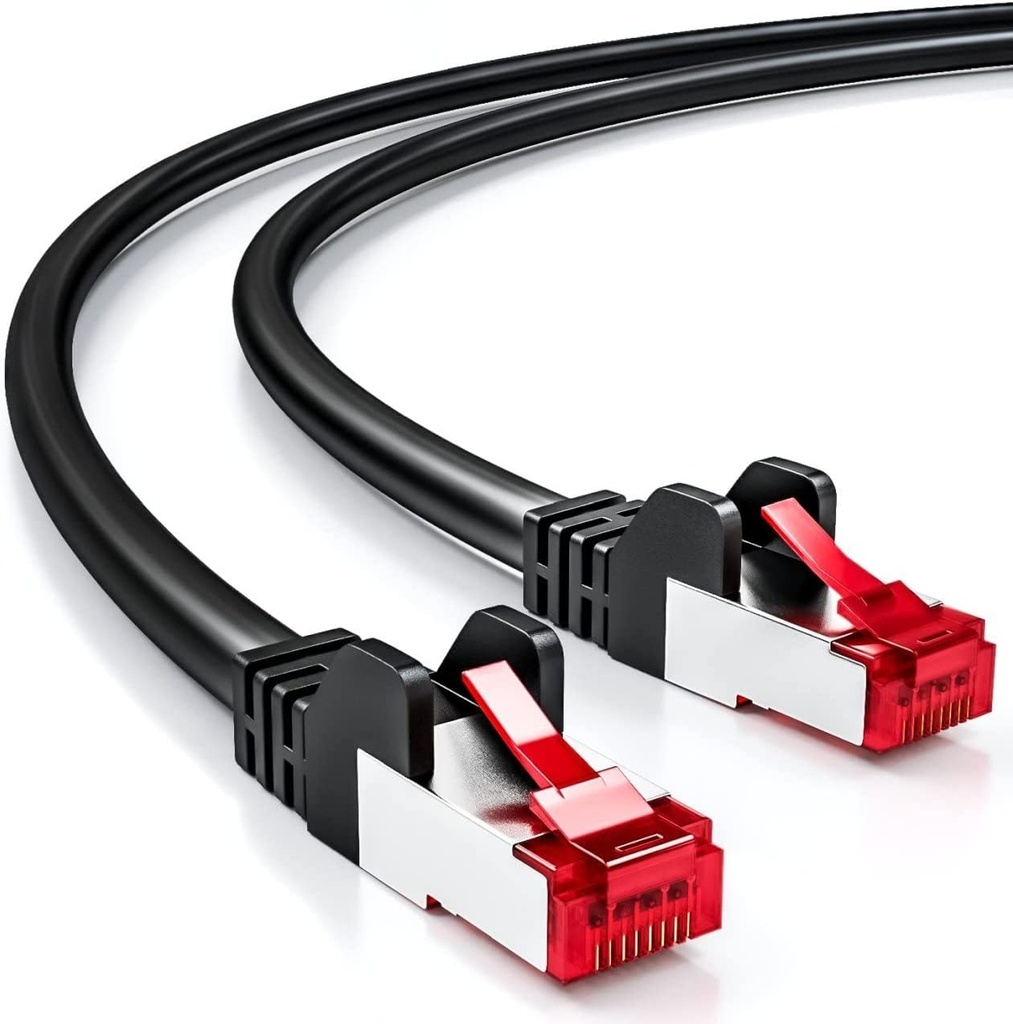

S-FTP-patchkabel (2 m)?unique=72284f9

Gerelateerd: Waar kun je deze producten bestellen.


Afhankelijk van het model moeten de draden anders worden aangesloten.


1.1.1.1 S6-EH3P (5-10)K en S6-EH3P (30-50)K

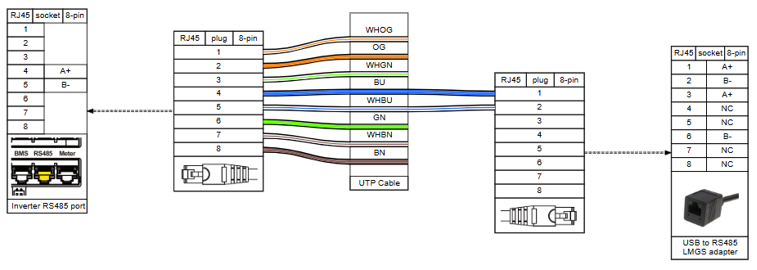

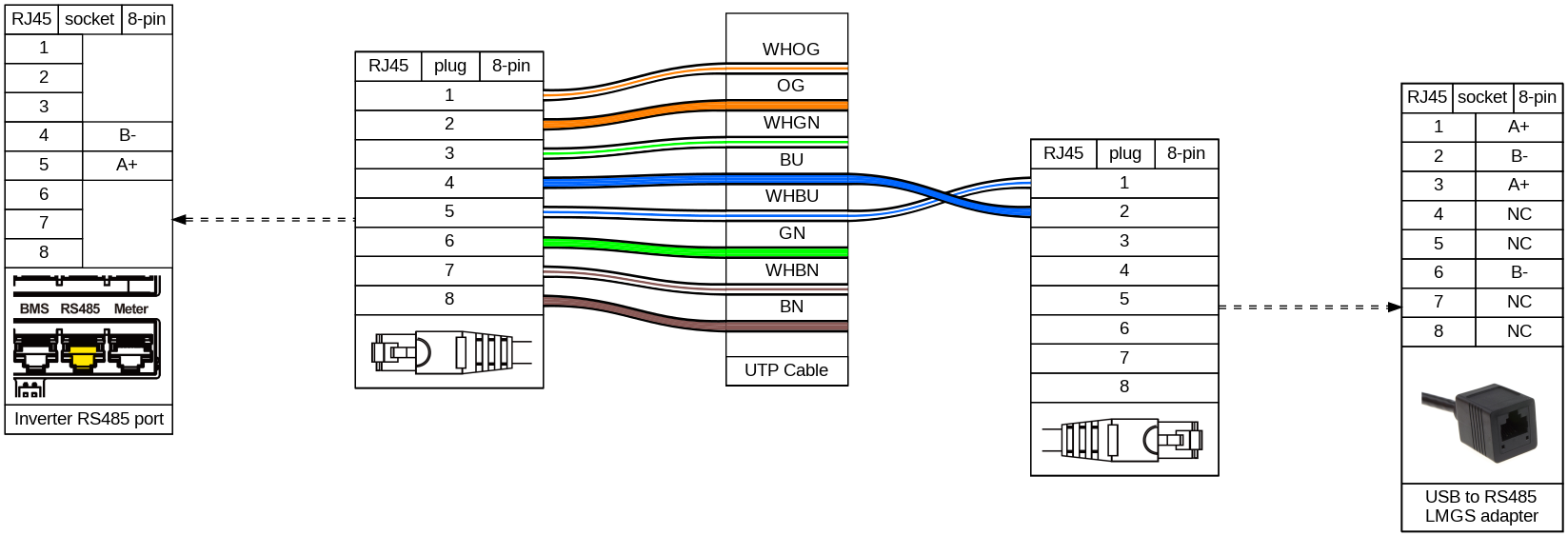

Strip één kant van de SFTP-kabel en sluit een nieuwe RJ45-connector aan met alleen blauw/wit op pin 1 en blauw op pin 2.



1.1.1.2 S6-EH3P (12-20)K

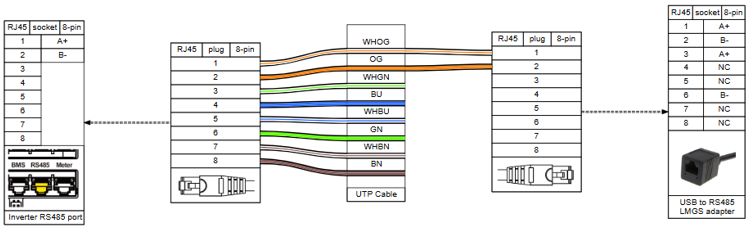

Strip één kant van de SFTP-kabel en sluit een nieuwe RJ45-connector aan met alleen oranje/wit op pin 1 en oranje op pin 2.


1.2.1 Aansluiting op de omvormer en FlexiObox

  • Steek de standaardzijde van de SFTP-kabel (8 draden) in de RS485-poort van de omvormer.

  • Sluit de aangepaste RJ45-connector (2 draden) aan op de LMGS-adapter

  • Steek de USB-zijde van de LMGS-adapter in een van de 4 USB-poorten van de FlexiObox.



2.1 COM2-poort

2.1.1 Solis-datalogger S2 WL ST

De aansluiting van de Solis Datalogger dient voornamelijk voor Solis Cloud. Als er een probleem optreedt met de RTU-verbinding op COM1-poort, kan FlexiO overschakelen naar COM2-poort en de datalogger gebruiken voor de verbinding met FlexiO.

  • Het wordt sterk aanbevolen om de datalogger met een UTP-kabel aan te sluiten om een bekabelde internetverbinding voor de omvormer tot stand te brengen. Een wifi-verbinding is mogelijk, maar onder voorbehoud van een minder kwalitatieve en minder stabiele verbinding.

  • De datalogger stuurt gegevens naar SolisCloud en FlexiO samen.

  • Het is belangrijk om de Solis-datalogger te updaten naar firmwareversie 100.121.CF.
    Een firmware-update moet worden aangevraagd bij de Solis-helpdesk. Helaas is het op dit moment niet mogelijk om dit als derde partij uit te voeren.

3. Solis Merk documenten

4. Technische ondersteuning

Bezoek de ondersteuningspagina.
