1. Huawei Luna 2000 S0 Batterij
Zorg er bij het configureren van de Huawei Luna 2000 Batterij voor dat een ingebouwde DC-DC-omvormer gekoppelde batterijen weer samenvoegt tot één Batterij.
-

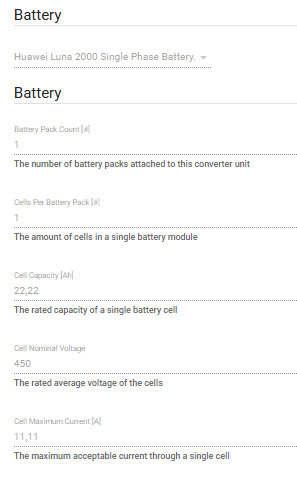

Selecteer Huawei Luna 2000 S0 eenfasige Batterij als een eenfasige omvormer wordt gebruikt.
|
Batterij Aantal [#]
|
Aantal Batterij |
|---|---|
|
Aantal cellen per Batterij [#]
|
1 (als een vaste waarde) |
|
Celcapaciteit [Ah] |
Aantal modules per toren * 11,11 [Ah] |
-
Nominale spanning cel ☑️ automatisch ingesteld - niet wijzigen
-
Maximale stroom cel [A] ☑️ automatisch ingesteld - niet wijzigen
Voorbeelden:

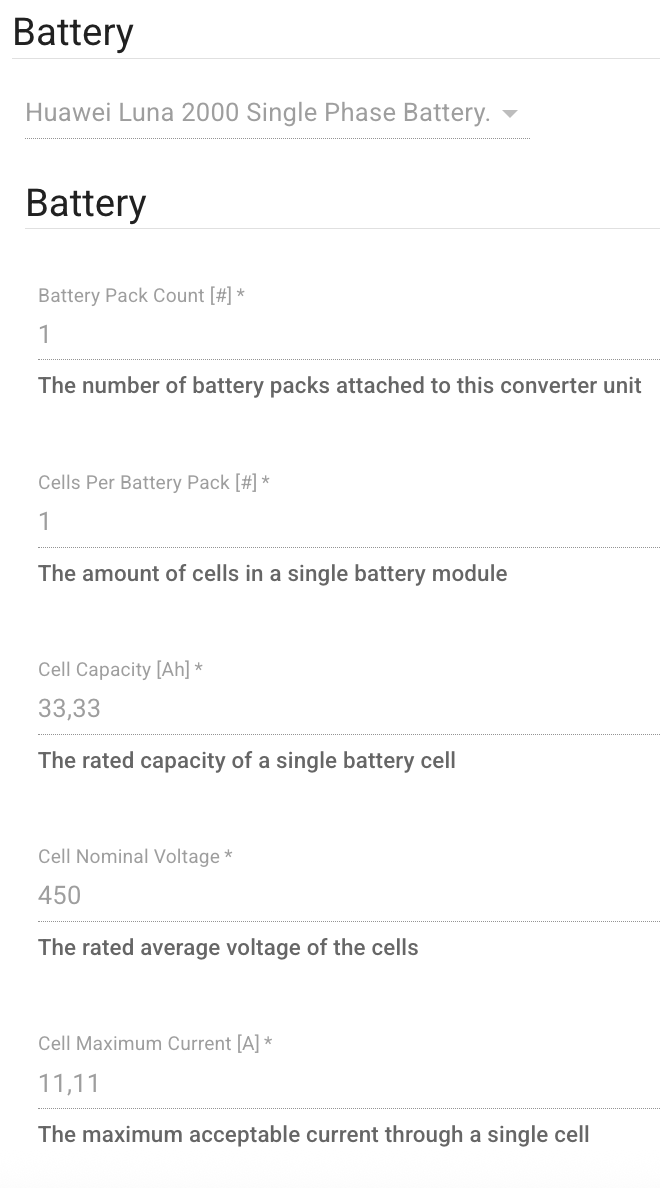

10kWh LUNA2000-S0 eenfase |

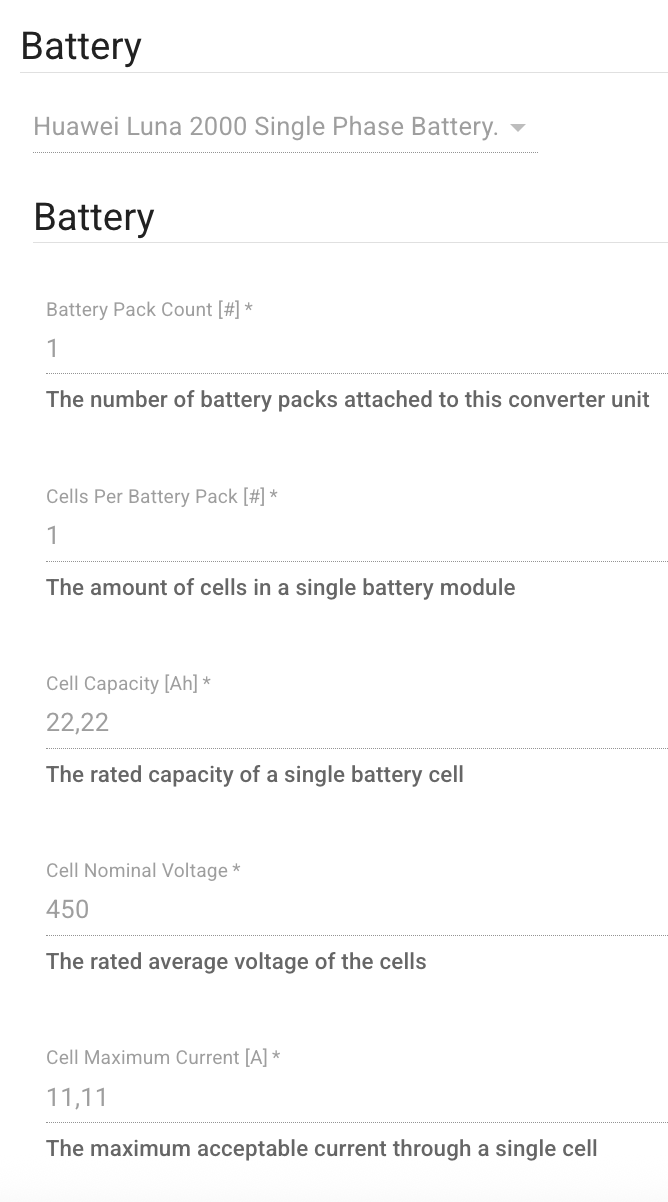

15kWh LUNA2000-S0 eenfase |
|---|
-

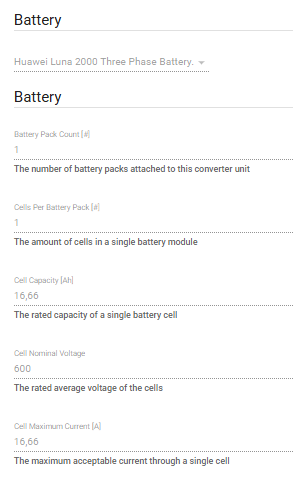

Selecteer Huawei Luna 2000 S0 driefasige Batterij als een driefasige omvormer wordt gebruikt.
|
Batterij Aantal [#]
|
Aantal Batterij |
|---|---|
|
Aantal cellen per Batterij [#]
|
1 (als een vaste waarde) |
|
Celcapaciteit [Ah] |
Aantal modules per toren * 8,33 [Ah] |
-
Nominale spanning cel ☑️ automatisch ingesteld - niet wijzigen
-
Maximale stroom cel [A] ☑️ automatisch ingesteld - niet wijzigen
Voorbeelden:

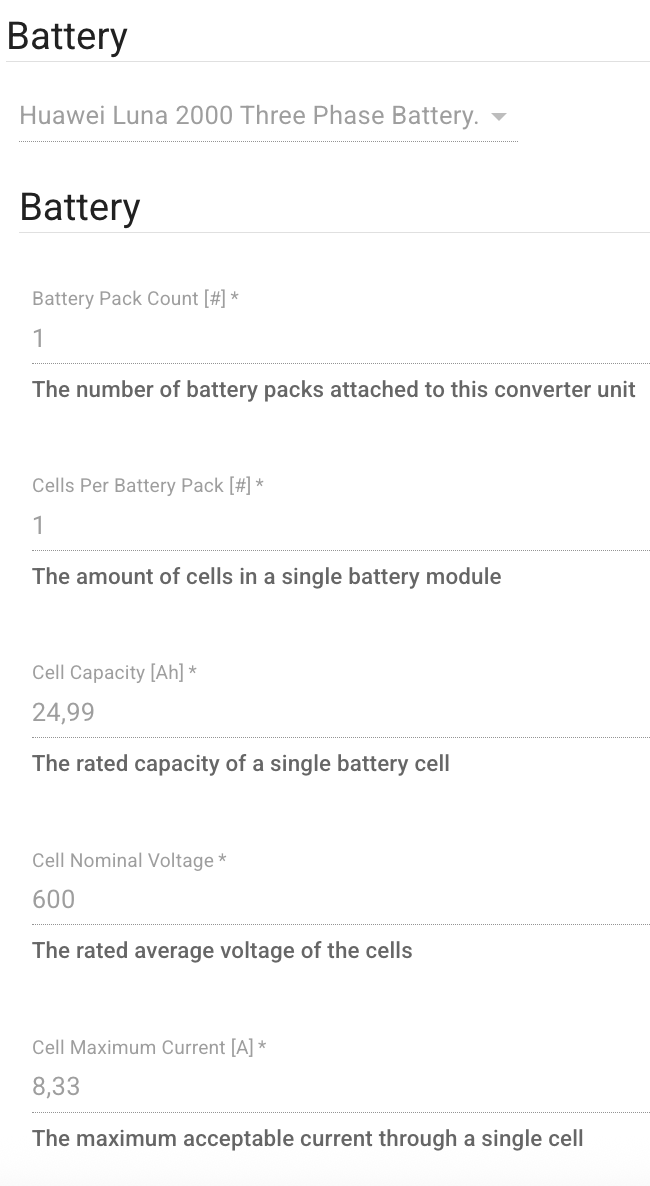

10kWh LUNA2000-S0 Drie fase |

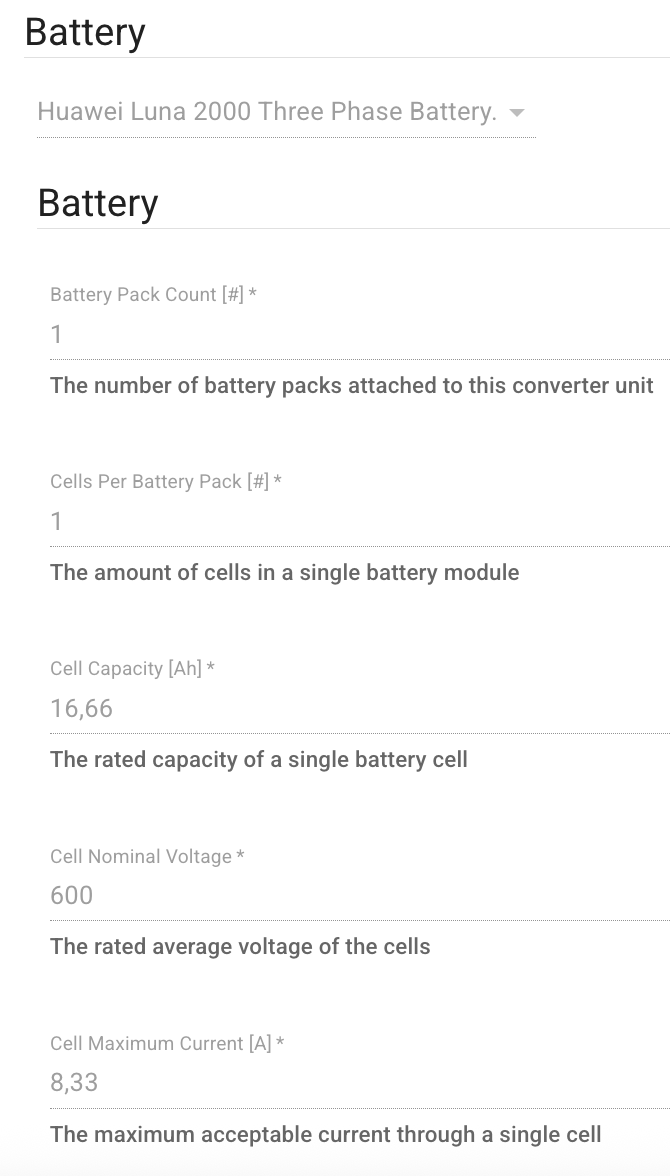

15kWh LUNA2000-S0 Drie fase |
|---|
2. Huawei Luna 2000 S1 Batterij
2.1 Huawei S1 6,9 kWh Batterij
Sluit de Huawei Luna 2000 Batterij altijd aan Batterij het lokale netwerk via een netwerkkabel die rechtstreeks op de modem is aangesloten!
-

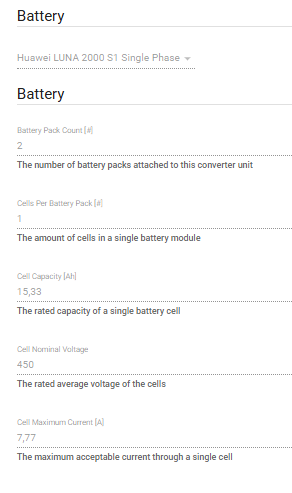

Selecteer Huawei Luna 2000 S1 eenfasige Batterij als een eenfasige omvormer wordt gebruikt.
|
Batterij Aantal [#] |
Totaal aantal Batterij |
|
Cellen per Batterij [#] |
1 (als een vaste waarde) |
-
Nominale spanning cel ☑️ automatisch ingesteld - niet wijzigen
-
Maximale stroom cel [A] ☑️ automatisch ingesteld - niet wijzigen

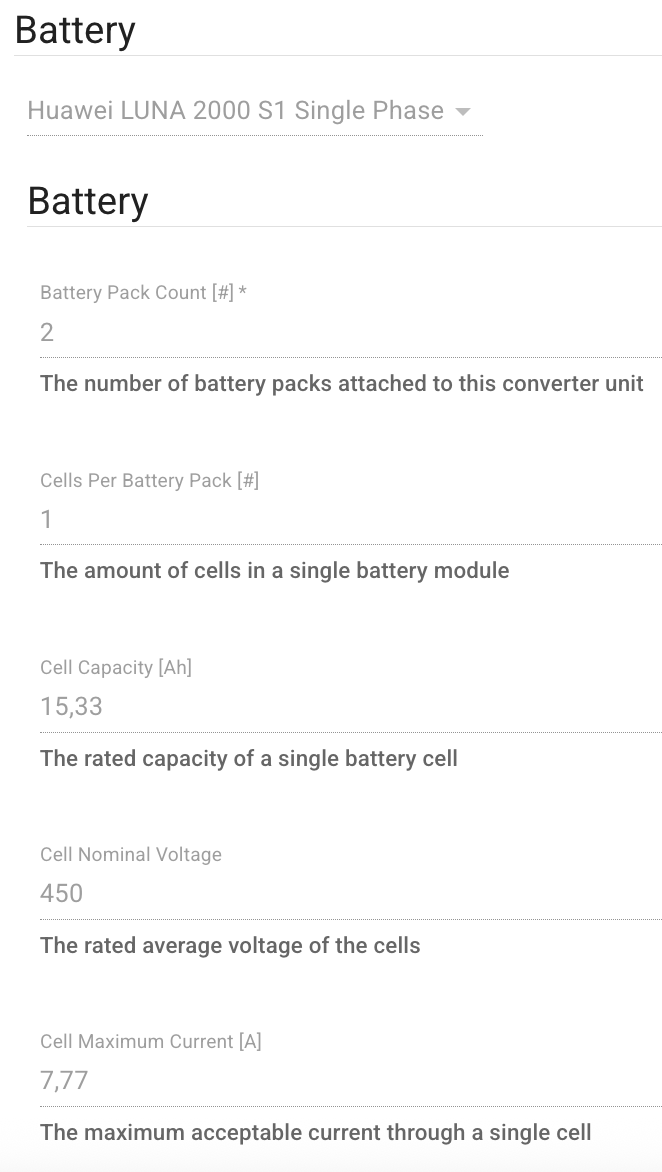

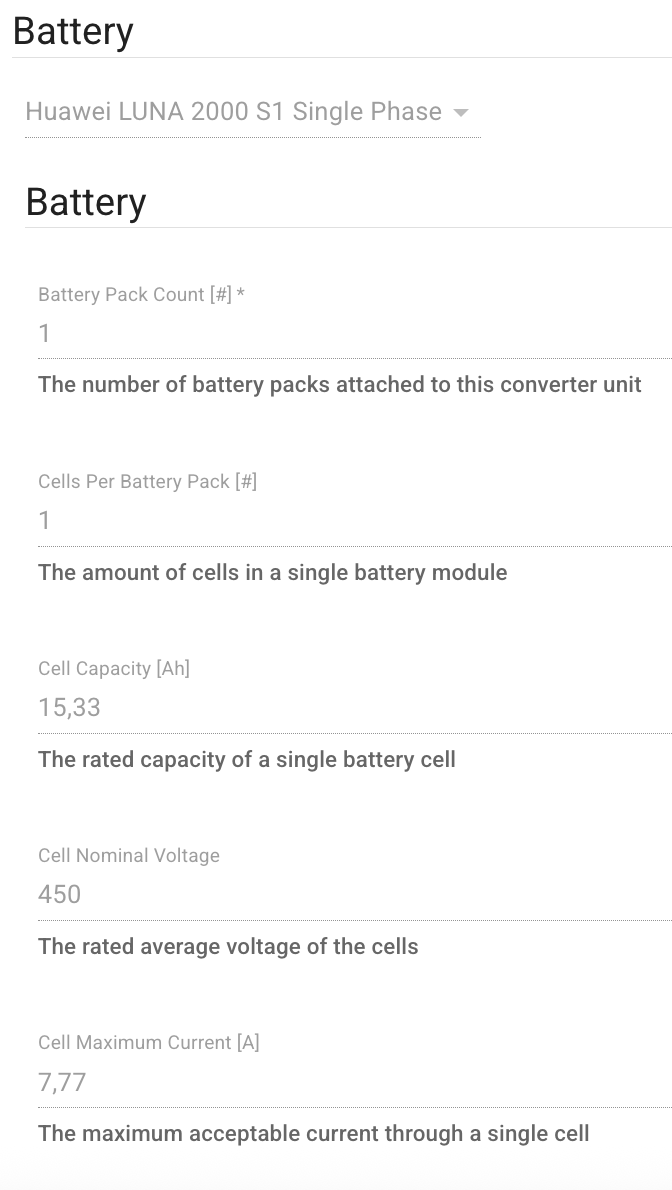

Voorbeelden:
7kWh LUNA2000-S1 eenfase |
14kWh LUNA2000-S1 eenfase |
|---|
-
Selecteer Huawei Luna 2000 S1 driefasige Batterij als een driefasige omvormer wordt gebruikt.
|
Batterij Aantal [#] |
Totaal aantal Batterij |
|
Cellen per Batterij [#] |
1 (als een vaste waarde) |
-
Nominale spanning cel ☑️ automatisch ingesteld - niet wijzigen
-
Maximale stroom cel [A] ☑️ automatisch ingesteld - niet wijzigen

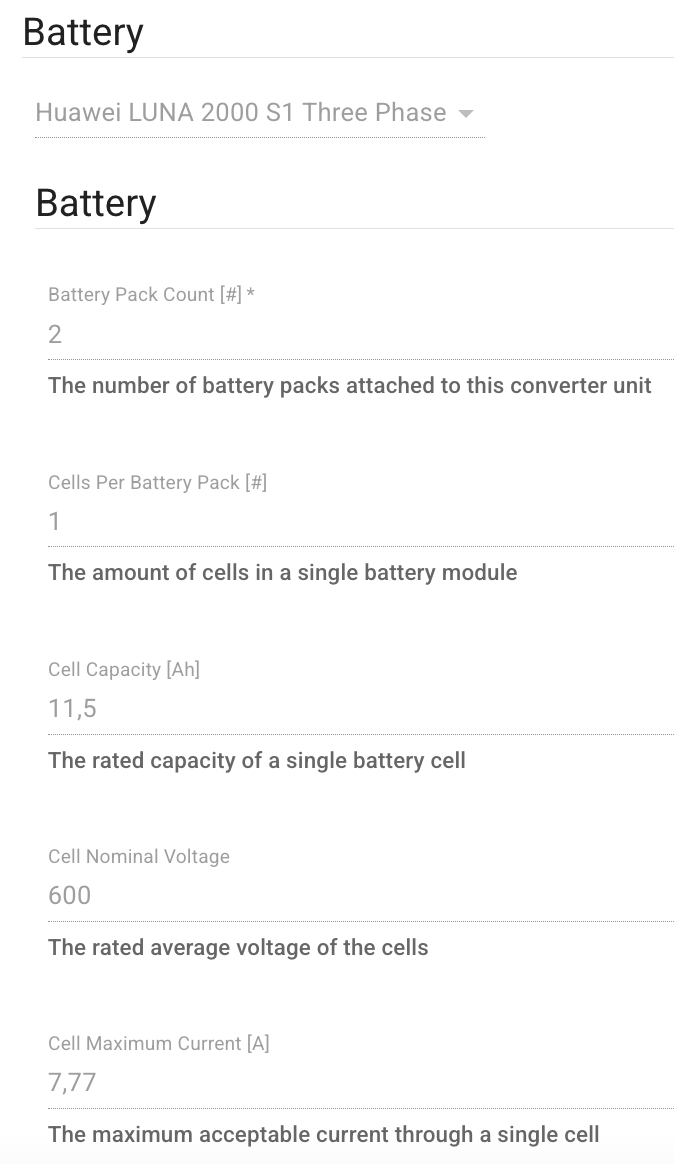

Voorbeelden:

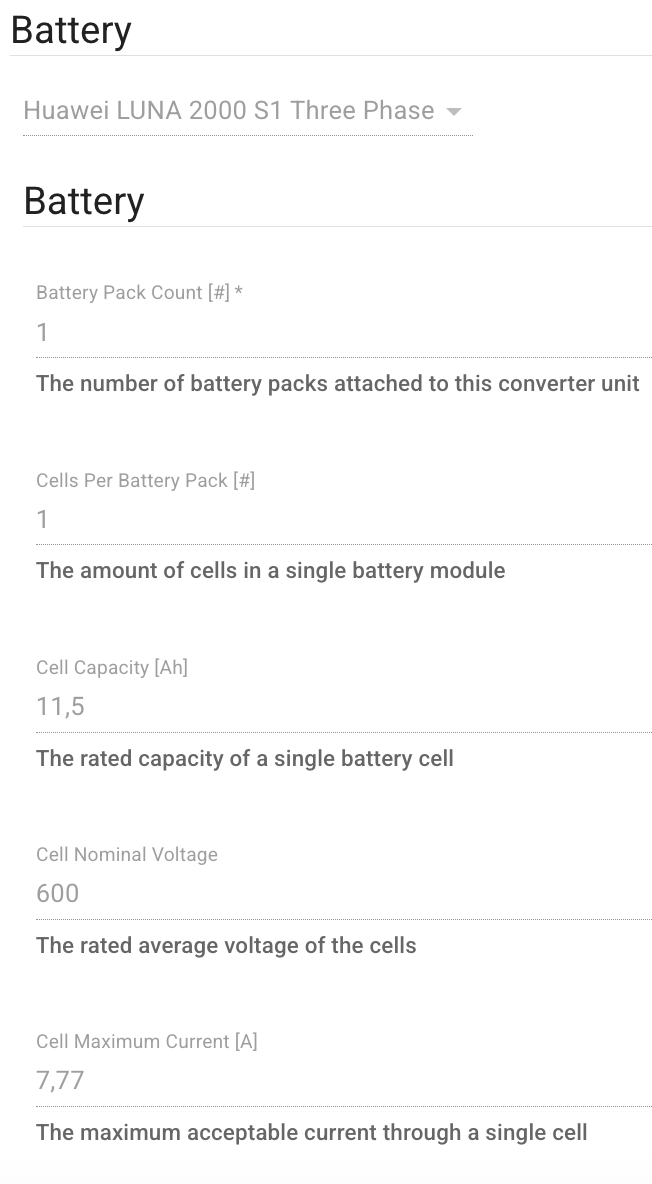

7kWh LUNA2000-S1 Driefasig |

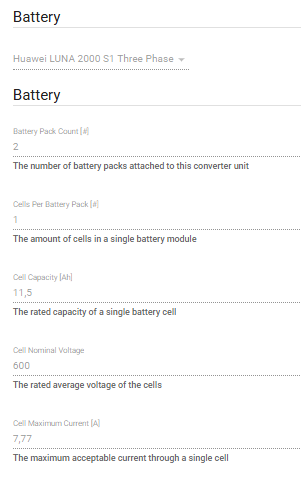

14kWh LUNA2000-S1 Drie fase |
|---|
2.2 Huawei S1 5 kWh Batterij
De S1 5 kWh Batterij zal te vinden zijn in de productgegevens.
2.3 Configuratie van gemengde modules
Het LUNA2000-S1-systeem bestaat uit één voedingsmodule en één tot drie Batterij -modules. Eén omvormer kan maximaal vier systemen aansturen, en dus maximaal 12 Batterij -modules. Er zijn twee soorten Batterij -modules verkrijgbaar.
|
Module |
Energie |
|---|---|
|
LUNA2000-5-E1 |
5 kWh |
|
LUNA2000-7-E1 |
6,9 kWh |
Een gemengde stack bevat beide soorten modules. Dit document heeft uitsluitend betrekking op een gemengde stack.
Opmerking: Bij een stack met slechts één type module is de benaming „Huawei- Batterij ” correct. Dit document is dan niet nodig.
Procedure
-
Tel het aantal modules van elk type.
-
Kies in het portaal de optie „ Batterij s die niet worden ondersteund”.
-
Voer ‘Aantal verpakkingen’ in op 1 en ‘Aantal cellen per verpakking’ op 1.
-
Voer de nominale celspanning voor uw omvormer in: 450 V voor eenfasig, 600 V voor driefasig.
-
Zoek in tabel 1 of tabel 2 de cel die bij jouw modules hoort.
-
Voer de celcapaciteit en de maximale stroomsterkte van die cel in.
-
Vermeld in het veld ‘ Batterij beschrijving’ het merk, het model en de combinatie van modules.
LET OP: Voer de celwaarden uit het gegevensblad van de Batterij niet in. De vermogensmodule beperkt het vermogen van elke module tot 3,5 kW. Bij hogere waarden verlaagt de omvormer het instelpunt zonder een melding te geven.
Voorbeeld van een beschrijving: Huawei LUNA2000-S1 - 1x 5-E1 + 2x 7-E1, 18,8 kWh
Hoe moet je tabel 1 en tabel 2 lezen?
Zoek de rij met het aantal 5-E1-modules. Zoek de kolom met het aantal 7-E1-modules. In elke cel staat eerst de celcapaciteit in Ah en vervolgens de maximale stroomsterkte van de cel in A.
Een lege cel is groter dan 12 modules. Een stapel van 12 modules is het maximum.
Tabel 1 - Eenfasige omvormer, nominale celspanning 450 V
De waarden zijn Celcapaciteit [Ah] / Maximale stroom per cel [A].
|
rij 5-E1 / kolom 7-E1 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
26,44 / 15,56 |
41,78 / 23,33 |
57,11 / 31,11 |
72,44 / 38,89 |
87,78 / 46,67 |
103,11 / 54,44 |
118,44 / 62,22 |
133,78 / 70,00 |
149,11 / 77,78 |
164,44 / 85,56 |
179,78 / 93,33 |
|
2 |
37,56 / 23,33 |
52,89 / 31,11 |
68,22 / 38,89 |
83,56 / 46,67 |
98,89 / 54,44 |
114,22 / 62,22 |
129,56 / 70,00 |
144,89 / 77,78 |
160,22 / 85,56 |
175,56 / 93,33 |
|
|
3 |
48,67 / 31,11 |
64,00 / 38,89 |
79,33 / 46,67 |
94,67 / 54,44 |
110,00 / 62,22 |
125,33 / 70,00 |
140,67 / 77,78 |
156,00 / 85,56 |
171,33 / 93,33 |
|
|
|
4 |
59,78 / 38,89 |
75,11 / 46,67 |
90,44 / 54,44 |
105,78 / 62,22 |
121,11 / 70,00 |
136,44 / 77,78 |
151,78 / 85,56 |
167,11 / 93,33 |
|
|
|
|
5 |
70,89 / 46,67 |
86,22 / 54,44 |
101,56 / 62,22 |
116,89 / 70,00 |
132,22 / 77,78 |
147,56 / 85,56 |
162,89 / 93,33 |
|
|
|
|
|
6 |
82,00 / 54,44 |
97,33 / 62,22 |
112,67 / 70,00 |
128,00 / 77,78 |
143,33 / 85,56 |
158,67 / 93,33 |
|
|
|
|
|
|
7 |
93,11 / 62,22 |
108,44 / 70,00 |
123,78 / 77,78 |
139,11 / 85,56 |
154,44 / 93,33 |
|
|
|
|
|
|
|
8 |
104,22 / 70,00 |
119,56 / 77,78 |
134,89 / 85,56 |
150,22 / 93,33 |
|
|
|
|
|
|
|
|
9 |
115,33 / 77,78 |
130,67 / 85,56 |
146,00 / 93,33 |
|
|
|
|
|
|
|
|
|
10 |
126,44 / 85,56 |
141,78 / 93,33 |
|
|
|
|
|
|
|
|
|
|
11 |
137,56 / 93,33 |
|
|
|
|
|
|
|
|
|
|
Tabel 2 - Driefasige omvormer, nominale celspanning 600 V
De waarden zijn Celcapaciteit [Ah] / Maximale stroom per cel [A].
|
rij 5-E1 / kolom 7-E1 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
19,83 / 11,67 |
31,33 / 17,50 |
42,83 / 23,33 |
54,33 / 29,17 |
65,83 / 35,00 |
77,33 / 40,83 |
88,83 / 46,67 |
100,33 / 52,50 |
111,83 / 58,33 |
123,33 / 64,17 |
134,83 / 70,00 |
|
2 |
28,17 / 17,50 |
39,67 / 23,33 |
51,17 / 29,17 |
62,67 / 35,00 |
74,17 / 40,83 |
85,67 / 46,67 |
97,17 / 52,50 |
108,67 / 58,33 |
120,17 / 64,17 |
131,67 / 70,00 |
|
|
3 |
36,50 / 23,33 |
48,00 / 29,17 |
59,50 / 35,00 |
71,00 / 40,83 |
82,50 / 46,67 |
94,00 / 52,50 |
105,50 / 58,33 |
117,00 / 64,17 |
128,50 / 70,00 |
|
|
|
4 |
44,83 / 29,17 |
56,33 / 35,00 |
67,83 / 40,83 |
79,33 / 46,67 |
90,83 / 52,50 |
102,33 / 58,33 |
113,83 / 64,17 |
125,33 / 70,00 |
|
|
|
|
5 |
53,17 / 35,00 |
64,67 / 40,83 |
76,17 / 46,67 |
87,67 / 52,50 |
99,17 / 58,33 |
110,67 / 64,17 |
122,17 / 70,00 |
|
|
|
|
|
6 |
61,50 / 40,83 |
73,00 / 46,67 |
84,50 / 52,50 |
96,00 / 58,33 |
107,50 / 64,17 |
119,00 / 70,00 |
|
|
|
|
|
|
7 |
69,83 / 46,67 |
81,33 / 52,50 |
92,83 / 58,33 |
104,33 / 64,17 |
115,83 / 70,00 |
|
|
|
|
|
|
|
8 |
78,17 / 52,50 |
89,67 / 58,33 |
101,17 / 64,17 |
112,67 / 70,00 |
|
|
|
|
|
|
|
|
9 |
86,50 / 58,33 |
98,00 / 64,17 |
109,50 / 70,00 |
|
|
|
|
|
|
|
|
|
10 |
94,83 / 64,17 |
106,33 / 70,00 |
|
|
|
|
|
|
|
|
|
|
11 |
103,17 / 70,00 |
|
|
|
|
|
|
|
|
|
|
Tabel 3 - Totale energie in kWh
Deze tabel geeft de energie van de stapel weer. Gebruik deze tabel om de gegevens na de installatie te controleren.
|
rij 5-E1 / kolom 7-E1 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
0 |
- |
6.9 |
13.8 |
20.7 |
27.6 |
34.5 |
41.4 |
48.3 |
55.2 |
62.1 |
69.0 |
75.9 |
82.8 |
|
1 |
5.0 |
11.9 |
18.8 |
25.7 |
32.6 |
39.5 |
46.4 |
53.3 |
60.2 |
67.1 |
74.0 |
80.9 |
|
|
2 |
10.0 |
16.9 |
23.8 |
30.7 |
37.6 |
44.5 |
51.4 |
58.3 |
65.2 |
72.1 |
79.0 |
|
|
|
3 |
15.0 |
21.9 |
28.8 |
35.7 |
42.6 |
49.5 |
56.4 |
63.3 |
70.2 |
77.1 |
|
|
|
|
4 |
20.0 |
26.9 |
33.8 |
40.7 |
47.6 |
54.5 |
61.4 |
68.3 |
75.2 |
|
|
|
|
|
5 |
25.0 |
31.9 |
38.8 |
45.7 |
52.6 |
59.5 |
66.4 |
73.3 |
|
|
|
|
|
|
6 |
30.0 |
36.9 |
43.8 |
50.7 |
57.6 |
64.5 |
71.4 |
|
|
|
|
|
|
|
7 |
35.0 |
41.9 |
48.8 |
55.7 |
62.6 |
69.5 |
|
|
|
|
|
|
|
|
8 |
40.0 |
46.9 |
53.8 |
60.7 |
67.6 |
|
|
|
|
|
|
|
|
|
9 |
45.0 |
51.9 |
58.8 |
65.7 |
|
|
|
|
|
|
|
|
|
|
10 |
50.0 |
56.9 |
63.8 |
|
|
|
|
|
|
|
|
|
|
|
11 |
55.0 |
61.9 |
|
|
|
|
|
|
|
|
|
|
|
|
12 |
60.0 |
|
|
|
|
|
|
|
|
|
|
|
|
Formule
De tabellen zijn afgeleid van deze formules. Gebruik ze alleen ter controle.
Nominale spanning van de cel = 450 V voor een eenfasige omvormer
600 V voor een driefasige omvormer
totale energie [Wh] = 5000 x (aantal 5-E1-modules)
+ 6900 x (aantal 7-E1-modules)
totaal vermogen [W] = 3500 x (totaal aantal modules)
Aantal packs = 1
Aantal cellen per pack = 1
Capaciteit van een cel [Ah] = totale energie [Wh] / nominale spanning van de cel
Maximale stroomsterkte van een cel [A] = totaal vermogen [W] / nominale spanning van de cel
Elke module levert 3,5 kW. Het vermogen van de module heeft geen invloed op deze waarde
