Huawei SmartLogger3000

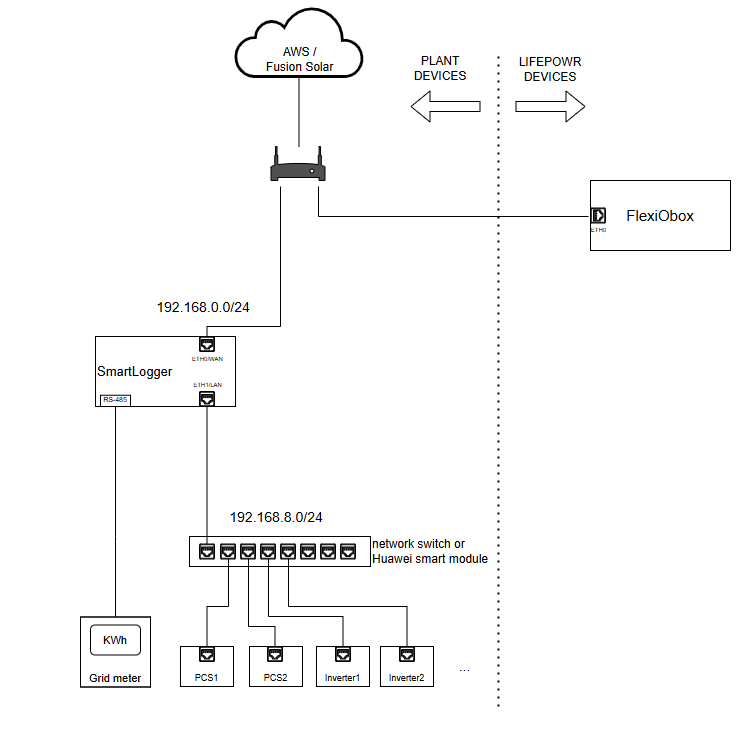

De FlexiObox verzendt afstandsbedieningscommando's naar de Huawei SmartLogger 3000 door gebruik te maken van een modbus TCP-verbinding.Na het selecteren van de Huawei SmartLogger3000 in de FlexiObox , zal deze een automatische detectie op het netwerk uitvoeren om het WAN IP-adres van de SmartLogger 3000 te detecteren.Voor een succesvolle detectie moeten de FlexiObox en de SmartLogger 3000 zich op hetzelfde netwerksubnet bevinden en moet Modbus TCP op de SmartLogger 3000 zijn ingeschakeld.


1. Vereisten

  • De FlexiObox en de SmartLogger 3000 moeten zich op hetzelfde netwerksubnet bevinden.

  • Modbus TCP moet ingeschakeld zijn op de SmartLogger 3000. Zie hoofdstuk 2 voor meer informatie.

  • De firmwareversie van de SmartLogger 3000 moet minimaal V300R023C10SPC551 zijn. De naam van de netmeter moet beginnen met "Meter", als er meerdere meters zijn aangesloten moet de naam worden gewijzigd in "GridMeter".

  • De naam van het PCS moet beginnen met "PCS".2.

2. Modbus TCP inschakelen

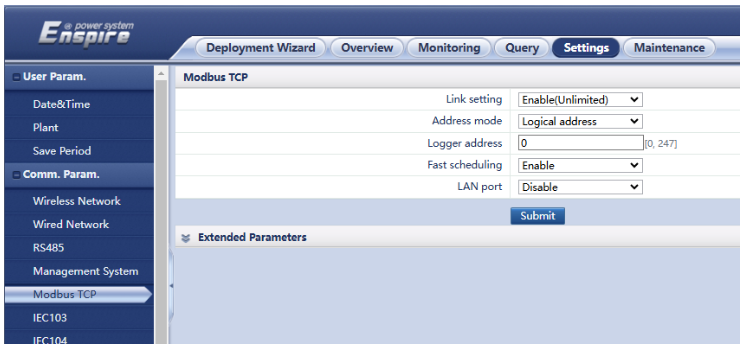

Om Modbus TCP in te schakelen op de SmartLogger 3000 gaat u naar "Instellingen" >> "Comm. Param." >> "Modbus-TCP" en stel de volgende waarden in:

  • Link instellen: Inschakelen (onbeperkt)

  • Adresmodus: Logisch adres

  • Loggeradres: 0

  • Snel plannen: Schakel in.

  • LAN-poort: Uitschakelen


3. SmartLogger3000 apparaatinstellingen

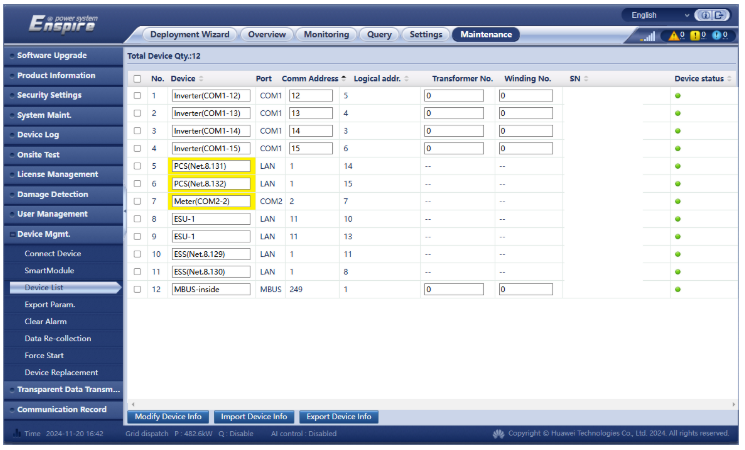

Navigeer naar "Onderhoud" >> "Apparaatbeheer". >> "Apparatenlijst" en bevestig dat:

  • De apparaatnaam van de netmeter begint met "Meter", als er meer dan één meter is moet de naam veranderd worden in "GridMeter".

  • De naam van de PCS begint met "PCS".

Wijzig indien nodig de naam van de apparaten zodat ze voldoen aan de vereisten en klik op "Modify Device Info" om de wijzigingen op te slaan.


4. Instellingen actieve vermogensregeling

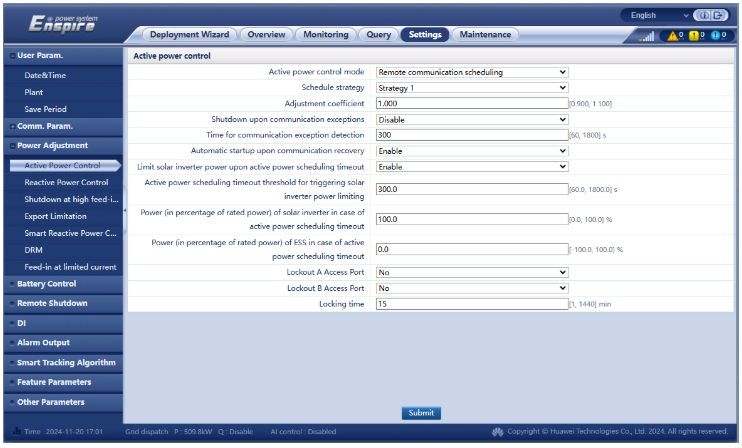

Blader naar "Instellingen" >> "Vermogensaanpassing" >> "Controle actief vermogen" en stel de volgende waarden in:

  • Modus voor actieve stroomregeling: Planning communicatie op afstand

  • Strategie plannen: Strategie 1

  • Uitschakelen bij communicatie-uitzonderingen: Schakel uit.

  • Tijd voor detectie communicatie-uitzondering: 300

  • Automatisch opstarten bij herstel van communicatie: Inschakelen

  • Beperk het vermogen van de omvormer voor zonne-energie na de time-out van de planning voor actief vermogen: Inschakelen

  • Time-outdrempel voor planning actief vermogen om het vermogen van de omvormer voor zonne-energie te beperken: 300s

  • Vermogen (in percentage van nominaal vermogen) van de omvormer voor zonne-energie bij time-out van de planning van actief vermogen: 100% (Stel in op een juiste waarde rekening houdend met eventuele injectielimieten)

  • Vermogen (in percentage van nominaal vermogen) van ESS in geval van time-out van planning actief vermogen: 0%


5. Instellingen Batterij

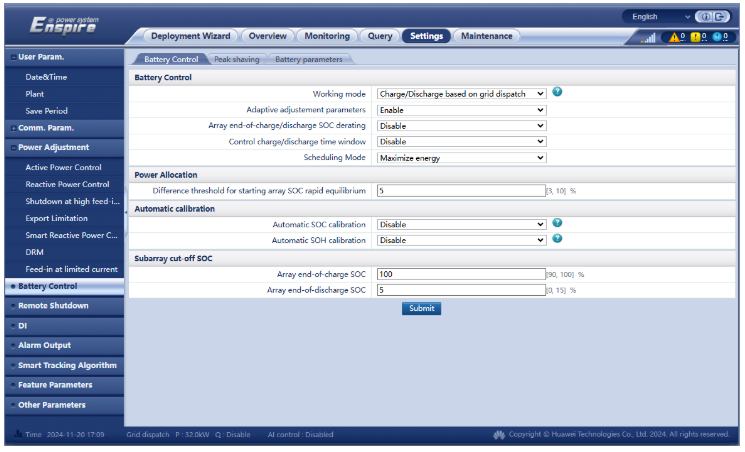

Navigeer naar "Instellingen" >> "Batterij " en stel de volgende waarden in:

  • Werkmodus: Laden/ontladen op basis van net dispatch

  • Automatische SOC-kalibratie: Uitschakelen


6. Merk documenten

Netgekoppelde ESS-netwerken - Smartlogger
