GoodWe ES G2 en ET G2 omvormers

Om een GoodWe ES G2 (ES20) of ET G2 omvormer aan te sluiten, combineert u de 2 volgende items:

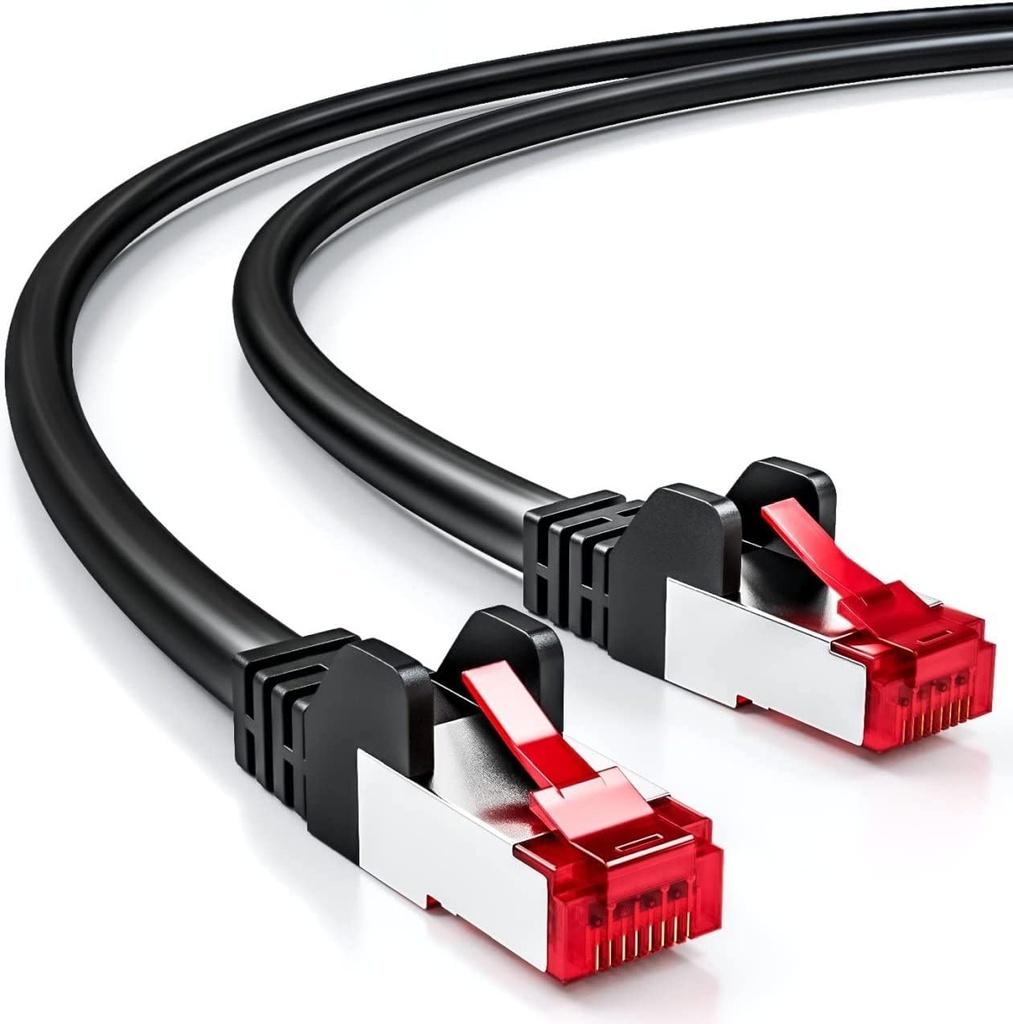

• S/FTP-kabel [LSF2]:

  • Verwijder de RJ45-connector aan één kant en strip de kabel om de 8 gekleurde (twisted pair) kabels bloot te leggen.

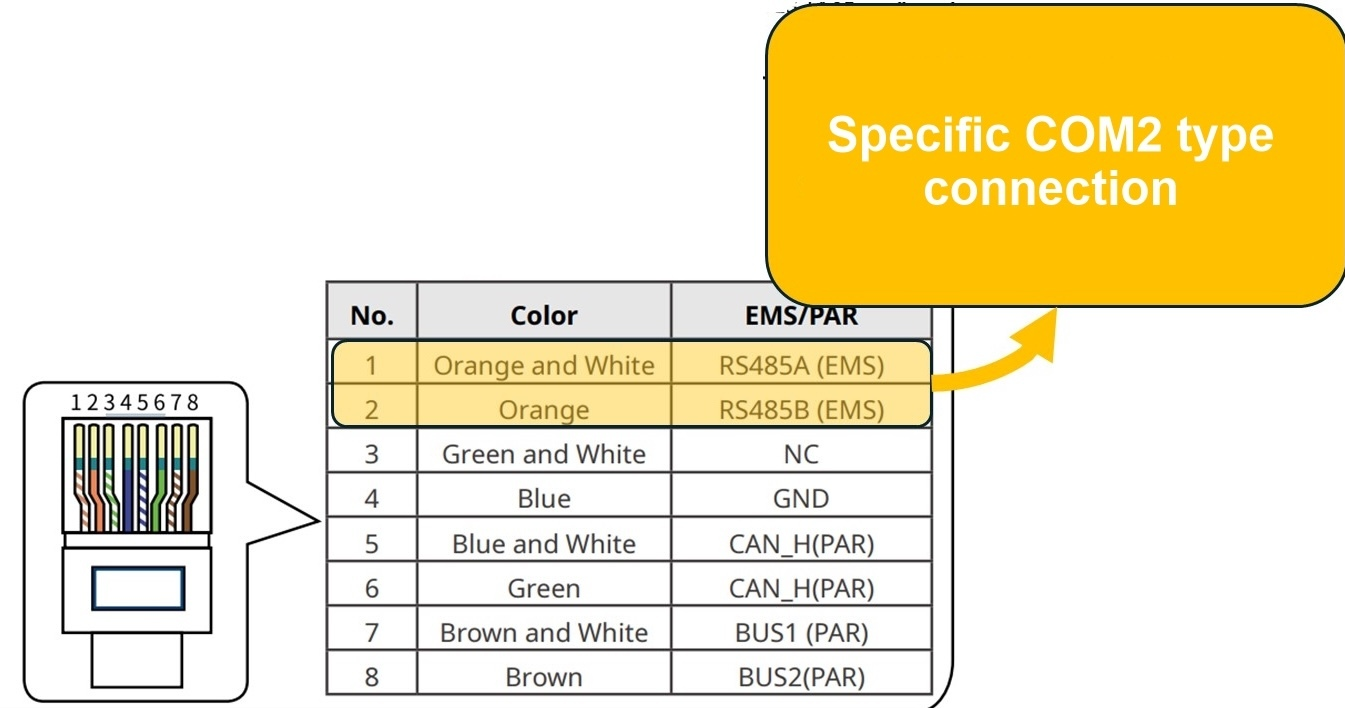

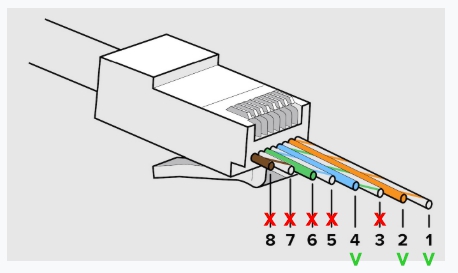

  • Sluit een nieuwe RJ45 aan op de gestripte kant van de kabel:

    • Oranje/witte kabel naar RJ45 pin 1

    • Oranje kabel naar RJ45 pin 2

    • Blauwe kabel naar RJ45 pin 4

    • Sluit GEEN van de 5 andere kabels aan op de RJ45-connector , aangezien dit het communicatiesignaal zal verstoren

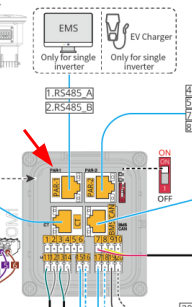

• Steek deze RJ45-stekker in de meest linkse speciale EMS/PAR-aansluitingen op de driefasige GoodWe ES G2:

ET G2:

• Sluit de RJ45 aan de andere kant aan op de vrouwelijke RJ45 van de GoodWe Black Dongle [LMGS].

• Steek de GoodWe Black Dongle [LMGS] USB-connector in een van de 4 FlexiObox USB-poorten
