1. Installatie van de Goodwe ESA-omvormer
1.1. Eenfasige opstelling (EHA-G20-omvormer)
Om een standaard GoodWe aan te sluiten, combineert u de 2 volgende items:
-
-
Sluit één kant aan op de GoodWe Dongle [LMGS] RJ45-vrouwtje
-
Sluit de andere kant aan op de RS485/EMS-poort van de standaard GoodWe .
-
-

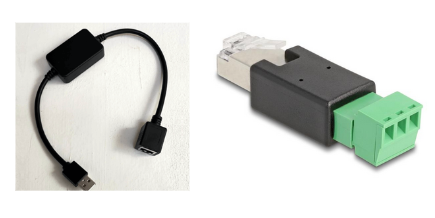

GoodWe Dongle [LMGS]: sluit de USB-connector aan op een van de 4 FlexiObox USB-poorten

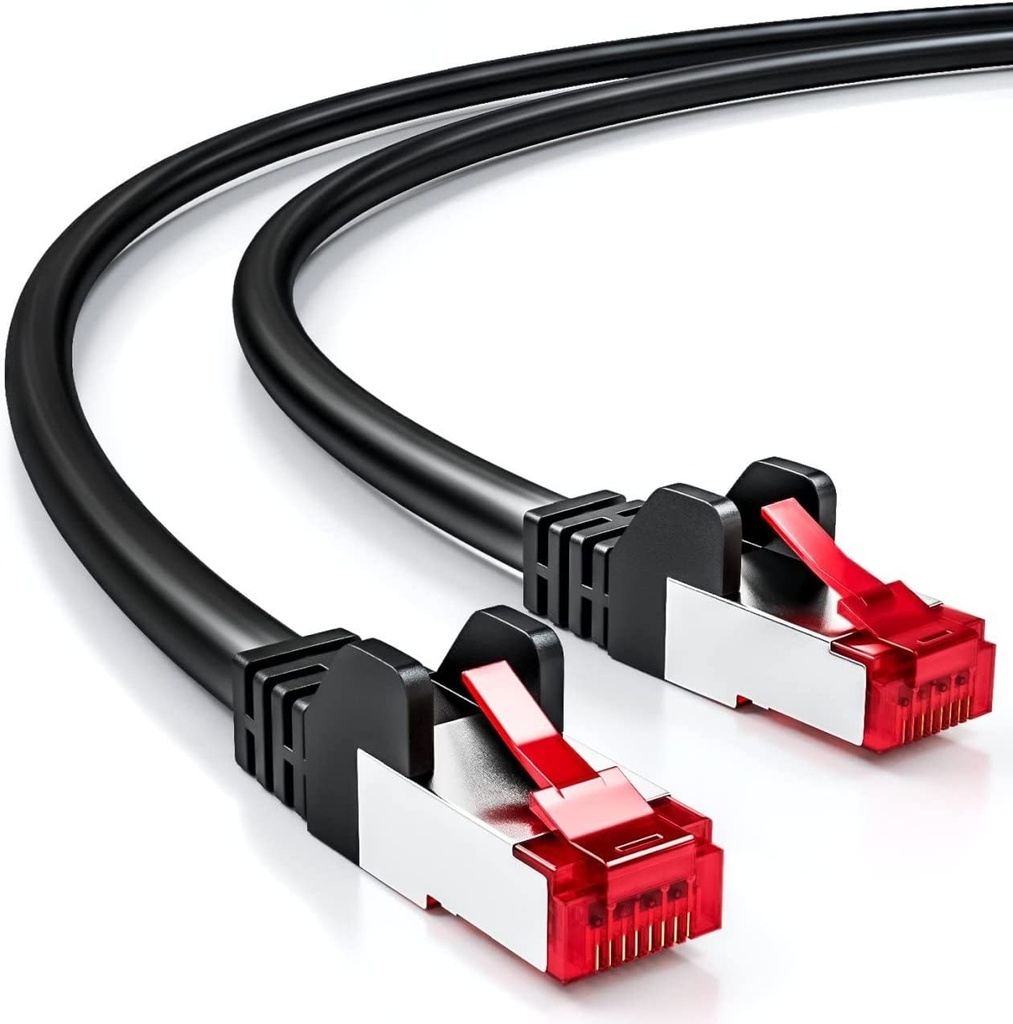

De S/FTP-kabel [LSF2] wordt verkocht met een lengte van 2 meter. In tegenstelling tot UTP is S/FTP een afgeschermde netwerkkabel (Cat6) die een hoge kwaliteit garandeert voor dit soort seriële verbindingen.
Als alternatief kan elke kwalitatieve S/FTP-kabel (Cat6 of hoger) worden gebruikt.
Volledige bekabeling: Omvormer – SFTP – LMGS – FlexiObox
1.2. Driefasige opstelling (ETA-G20-omvormer)
1.2.1. Aansluiting aan de omvormerzijde

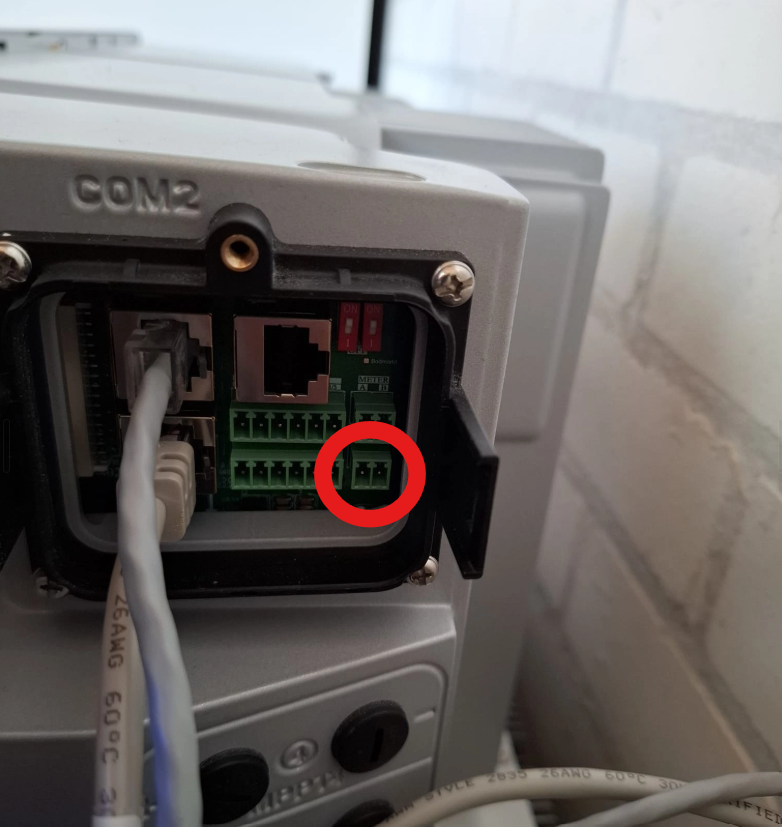

De aansluiting op de Goodwe -driefasige omvormer gebeurt via de COM2-poort op de omvormer.

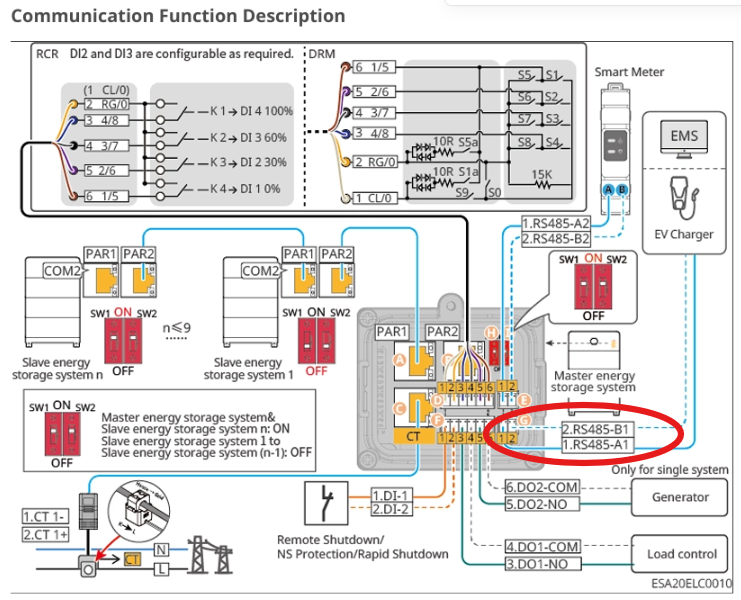

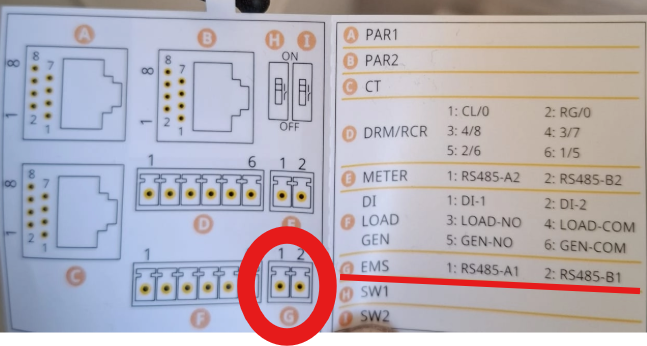

De COM2-poort bestaat uit meerdere secties. Sectie G rechtsonder moet worden gebruikt om pin 1 en 2 met elkaar te verbinden:
Pen 1 wordt gebruikt voor RS485-A en pen 2 voor RS485-B. Deze benaming wordt ook gebruikt op de LMA1-connector die wordt gebruikt voor de aansluiting op de FlexiObox.

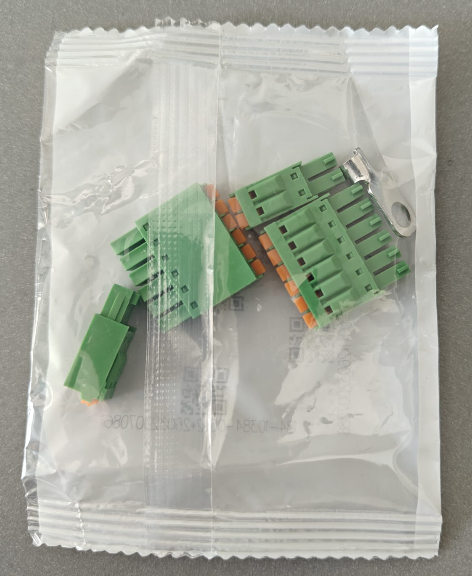

Het wordt aangeraden om deze groene geleiders te gebruiken om de bekabeling aan te sluiten op pen 1 en 2:
1.2.2. Aansluiting aan FlexiObox
De stekkers van de SFTP-kabel zijn aan beide uiteinden doorgesneden. Het ene uiteinde wordt aangesloten op Goodwe 1 en 2 van Goodwe . Het andere uiteinde van de SFTP-kabel wordt aangesloten op de LMA1-connector. Deze connector wordt aangesloten op de LMGS-kabel, die op zijn beurt in de FlexiObox wordt gestoken.
Bijvoorbeeld:
-

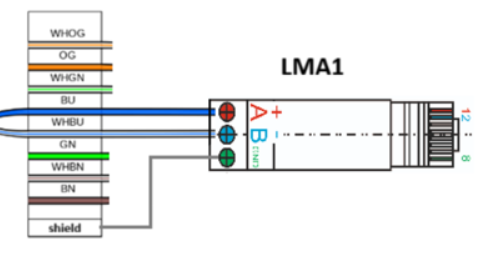

Blauwe kabel van pen 1 naar pen A van LMA1
-
Blauw-witte kabel van pen 2 naar pen B van LMA1
Volledige bekabeling: Omvormer - SFTP - LMA1 - LMGS - FlexiObox
Waarschuwing!
Als FlexiO gekozen, kan het Goodwe NIET via de omvormer (zonne-energiemodus) worden bediend, omdat het dezelfde aansluiting gebruikt.
2. GoodWe ESA Batterij modules
De GoodWe ESA Batterij modules (GW5.1-BAT-D-G20, GW8.3-BAT-D-G20) bevatten een interne DC-DC-omvormer. Hierdoor wordt het beschikbare vermogen bij gebruik van een standaard batterij configuratie te hoog ingeschat. Volg de onderstaande stappen om de batterij juist te configureren.
2.1. Eenfasige opstelling (EHA-G20-omvormer)
-
Ga in het installatieportaal naar de Batterij configuratie .
-
Kies het Batterij-type dat bij uw module past:
-
GoodWe ESA GW5.1-BAT-D eenfasig — voor GW5.1-BAT-D-G20- en GW5.1-BAT-D-G21-modules
-
GoodWe ESA GW8.3-BAT-D eenfasig — voor GW8.3-BAT-D-G20- en GW8.3-BAT-D-G21-modules
-
-
Stel Battery Pack Count in op het totale aantal geïnstalleerde Batterij-modules .
-
Alle overige velden zijn vooraf geconfigureerd.
2.2. Driefasige opstelling (ETA-G20-omvormer)
-
Ga in het installatieportaal naar de Batterij configuratie .
-
Kies het Batterij-type dat bij uw module past:
-
GoodWe ESA GW5.1-BAT-D driefasig — voor GW5.1-BAT-D-G20- en GW5.1-BAT-D-G21-modules
-
GoodWe ESA GW8.3-BAT-D driefasig — voor GW8.3-BAT-D-G20- en GW8.3-BAT-D-G21-modules
-
GoodWe ESA GW6.0-BAT-D-G20 driefasig — voor GW6.0-BAT-D-G20-modules
-
GoodWe ESA GW9.0-BAT-D-G20 driefasig — voor GW9.0-BAT-D-G20-modules
-
-
Stel Battery Pack Count in op het totale aantal geïnstalleerde Batterij-modules .
-
Alle overige velden zijn vooraf geconfigureerd.
